nn

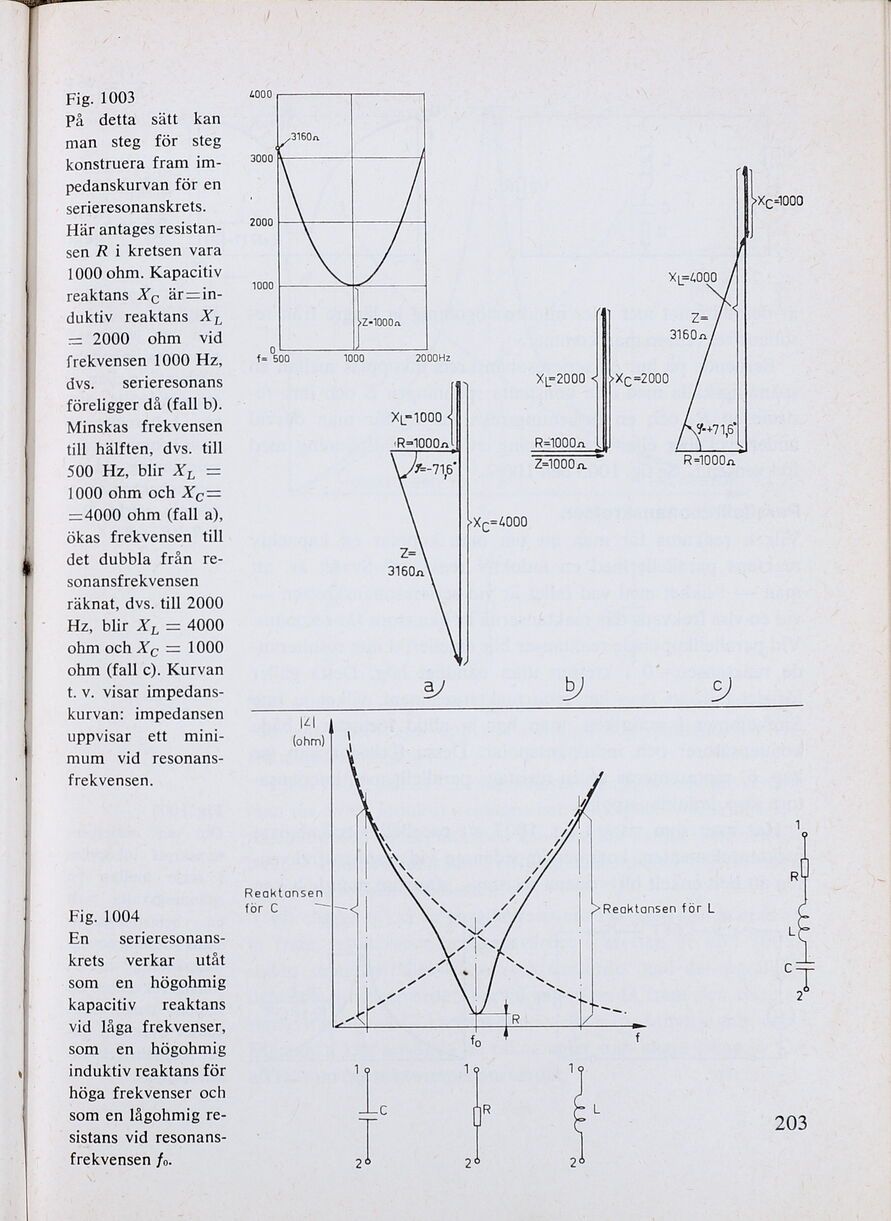

Fig. 1003
På detta sätt kan
man steg för steg
konstruera fram im-
pedanskurvan för en
serieresonanskrets.
Här antages resistan-
sen R i kretsen vara
1000 ohm. Kapacitiv
reaktans Xc är=in-
duktiv reaktans X;
= 2000 ohm vid
frekvensen 1000 Hz,
dvs. — serieresonans
föreligger då (fall b).
Minskas frekvensen
till hälften, dvs. till
00) läg, lor AV, =
1000 ohm och Xc=
=4000 ohm (fall a),
ökas frekvensen till
det dubbla från re-
sonansfrekvensen
räknat, dvs. till 2000
Hz, blir X, = 4000
ohm och X- = 1000
ohm (fall c). Kurvan
t. v. visar impedans-
kurvan: impedansen
uppvisar ett mini-
mum vid resonans-
frekvensen.
Fig. 1004
En = serieresonans-
krets verkar utåt
som en högohmig
kapacitiv reaktans
vid låga frekvenser,
som en högohmig
induktiv reaktans för
höga frekvenser och
som en lågohmig re-
sistans vid resonans-
frekvensen fo.
4000
3160.a
3000 K
rå
Xc=1000
2000
000 Sö X(=4000
| <
Z=1000a FR
3160.a
f= too 1000 2000Hz
X(=2000 i >Xc=2000
XL=1000 Äl
4-+716
:R=1000.a R=1000.a UJ
Z=1000a R=1000.a
PXc=4000
b) AA
IZI
(ohm) i
;
R
Reaktansen
or (8 NR SREdkldbsen törn
L
203
