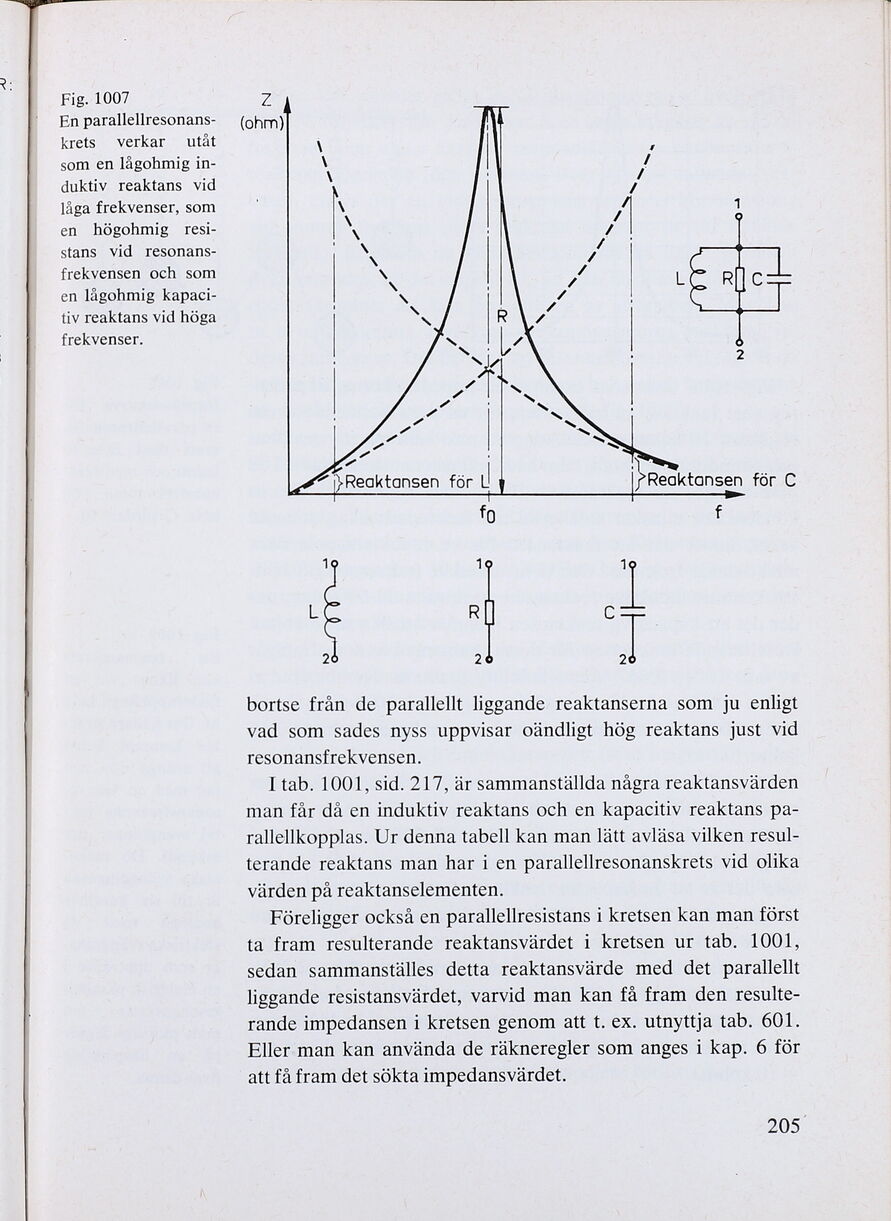

Fig. 1007 Z
En parallellresonans- — (ohm)
krets verkar utåt |
som en lågohmig in- | /
duktiv reaktans vid | | /
låga frekvenser, som | V /
en högohmig resi- N ; /
stans vid resonans- FOCN Ö
frekvensen och som N /
en lågohmig kapaci- N /
tiv reaktans vid höga N R
frekvenser. < KZ
| j;Recktansen för .C
I T LL
f0 f
1 1 i
L R e
2 2 |
bortse från de parallellt liggande reaktanserna som ju enligt
vad som sades nyss uppvisar oändligt hög reaktans just vid
resonansfrekvensen.
I tab. 1001, sid. 217, är sammanställda några reaktansvärden
man får då en induktiv reaktans och en kapacitiv reaktans pa-
rallellkopplas. Ur denna tabell kan man lätt avläsa vilken resul-
terande reaktans man har i en parallellresonanskrets vid olika
värden på reaktanselementen.
Föreligger också en parallellresistans i kretsen kan man först
ta fram resulterande reaktansvärdet i kretsen ur tab. 1001,
sedan sammanställes detta reaktansvärde med det parallellt
liggande resistansvärdet, varvid man kan få fram den resulte-
rande impedansen i kretsen genom att t. ex. utnyttja tab. 601.
Eller man kan använda de räkneregler som anges i kap. 6 för
att få fram det sökta impedansvärdet.
ZI» Reaktansen för
/
2055
