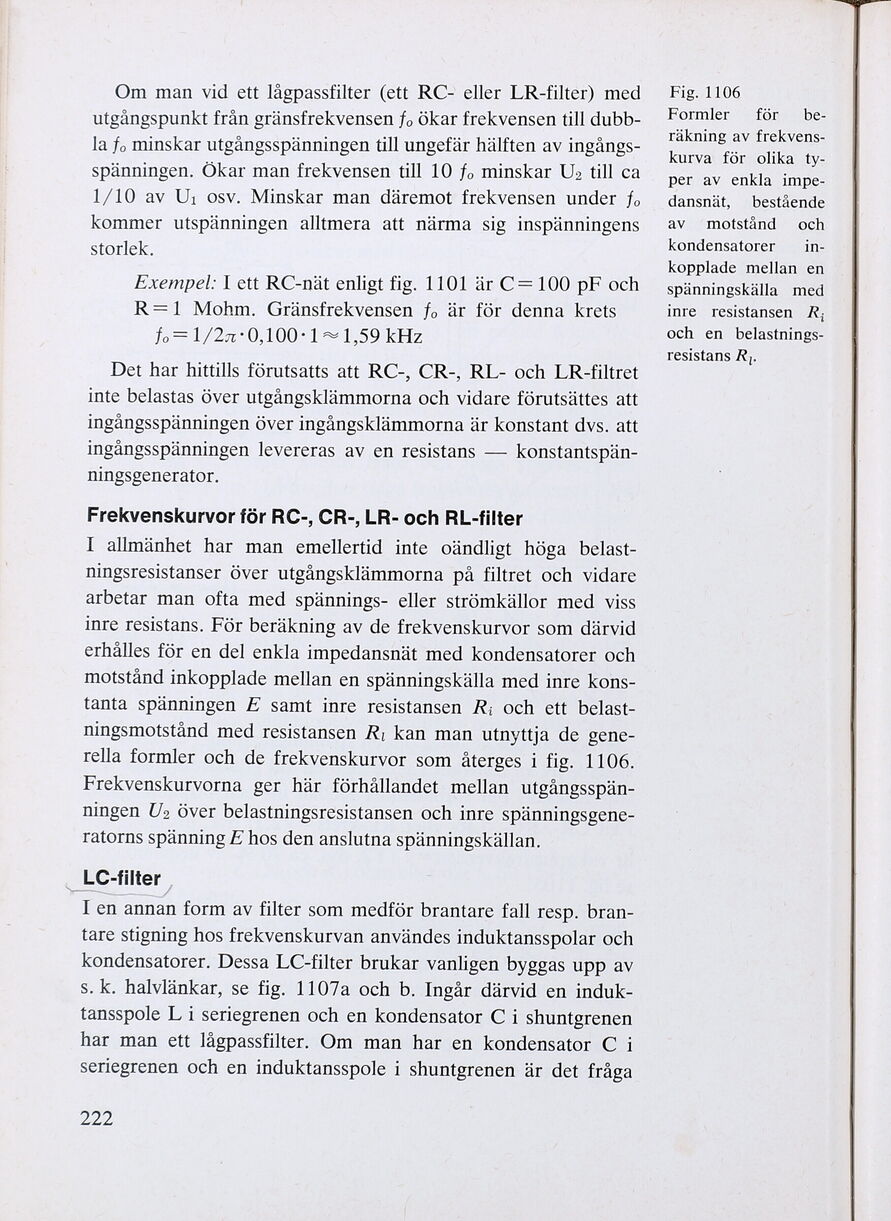

Om man vid ett lågpassfilter (ett RC- eller LR-filter) med
utgångspunkt från gränsfrekvensen f., ökar frekvensen till dubb-
la fo minskar utgångsspänningen till ungefär hälften av ingångs-
spänningen. Ökar man frekvensen till 10 f, minskar Usz2 till ca
1/10 av Ui osv. Minskar man däremot frekvensen under f,
kommer utspänningen alltmera att närma sig inspänningens
storlek.
Exempel: I ett RC-nät enligt fig. 1101 är C= 100 pF och
R=1 Mohm. Gränsfrekvensen f, är för denna krets
fo=1/27:’0,100:1=>1,59 kHz
Det har hittills förutsatts att RC-, CR-, RL- och LR-filtret
inte belastas över utgångsklämmorna och vidare förutsättes att
ingångsspänningen över ingångsklämmorna är konstant dvs. att
ingångsspänningen levereras av en resistans — konstantspän-
ningsgenerator.
Frekvenskurvor för RC-, CR-, LR- och RL-filter
I allmänhet har man emellertid inte oändligt höga belast-
ningsresistanser över utgångsklämmorna på filtret och vidare
arbetar man ofta med spännings- eller strömkällor med viss
inre resistans. För beräkning av de frekvenskurvor som därvid
erhålles för en del enkla impedansnät med kondensatorer och
motstånd inkopplade mellan en spänningskälla med inre kons-
tanta spänningen E samt inre resistansen R; och ett belast-
ningsmotstånd med resistansen R, kan man utnyttja de gene-
rella formler och de frekvenskurvor som återges i fig. 1106.
Frekvenskurvorna ger här förhållandet mellan utgångsspän-
ningen Ua över belastningsresistansen och inre spänningsgene-
ratorns spänning E hos den anslutna spänningskällan.
LC-filter
I en annan form av filter som medför brantare fall resp. bran-
tare stigning hos frekvenskurvan användes induktansspolar och
kondensatorer. Dessa LC-filter brukar vanligen byggas upp av
s. k. halvlänkar, se fig. 1107a och b. Ingår därvid en induk-
tansspole L i seriegrenen och en kondensator C i shuntgrenen
har man ett lågpassfilter. Om man har en kondensator C i
seriegrenen och en induktansspole i shuntgrenen är det fråga
RID
Fig. 1106
Formler = för be-
räkning av frekvens-
kurva för olika ty-
per av enkla impe-
dansnät, bestående
av motstånd och
kondensatorer = in-
kopplade mellan en
spänningskälla med
inre resistansen R;
och en belastnings-
resistans R,.
