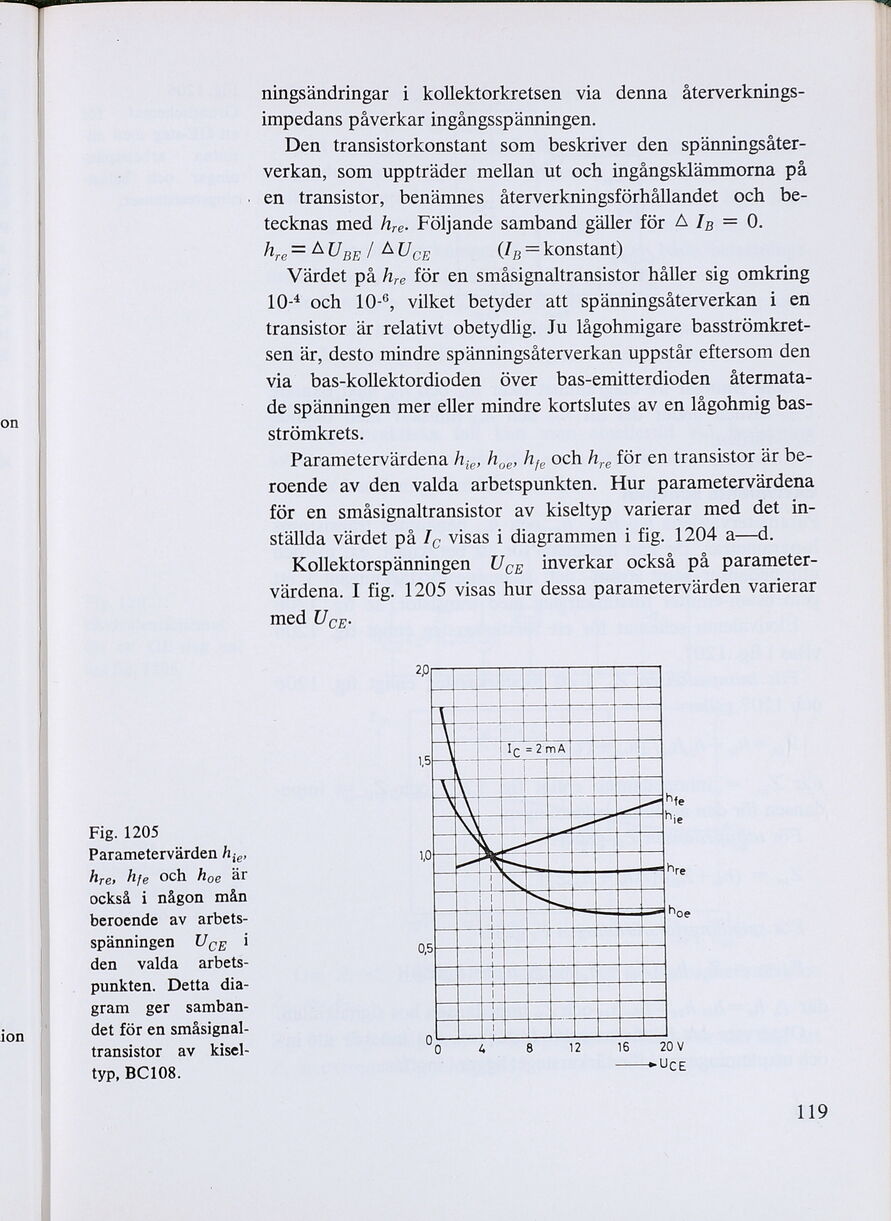

Fig. 1205
Parametervärden hj;e,
hre, hje och hoe är
också i någon mån
beroende av arbets-
spänningen Ucp i
den valda <arbets-
punkten. Detta dia-
gram ger samban-
det för en småsignal-
transistor av kisel-
typ, BC108.
ningsändringar i kollektorkretsen via denna återverknings-
impedans påverkar ingångsspänningen.
Den transistorkonstant som beskriver den spänningsåter-
verkan, som uppträder mellan ut och ingångsklämmorna på
. en transistor, benämnes återverkningsförhållandet och be-
tecknas med hre. Följande samband gäller för A Ig = 0.
h,.= AUpgp! AUcg (I; = konstant)
Värdet på hr. för en småsignaltransistor håller sig omkring
10-£ och 10-59, vilket betyder att spänningsåterverkan i en
transistor är relativt obetydlig. Ju lågohmigare basströmkret-
sen är, desto mindre spänningsåterverkan uppstår eftersom den
via bas-kollektordioden över bas-emitterdioden återmata-
de spänningen mer eller mindre kortslutes av en lågohmig bas-
strömkrets.
Parametervärdena h;,, h,., hj, och h,, för en transistor är be-
roende av den valda arbetspunkten. Hur parametervärdena
för en småsignaltransistor av kiseltyp varierar med det in-
ställda värdet på I, visas i diagrammen i fig. 1204 a—d.
Kollektorspänningen Ucp inverkar också på parameter-
värdena. I fig. 1205 visas hur dessa parametervärden varierar
med Uopr-.
