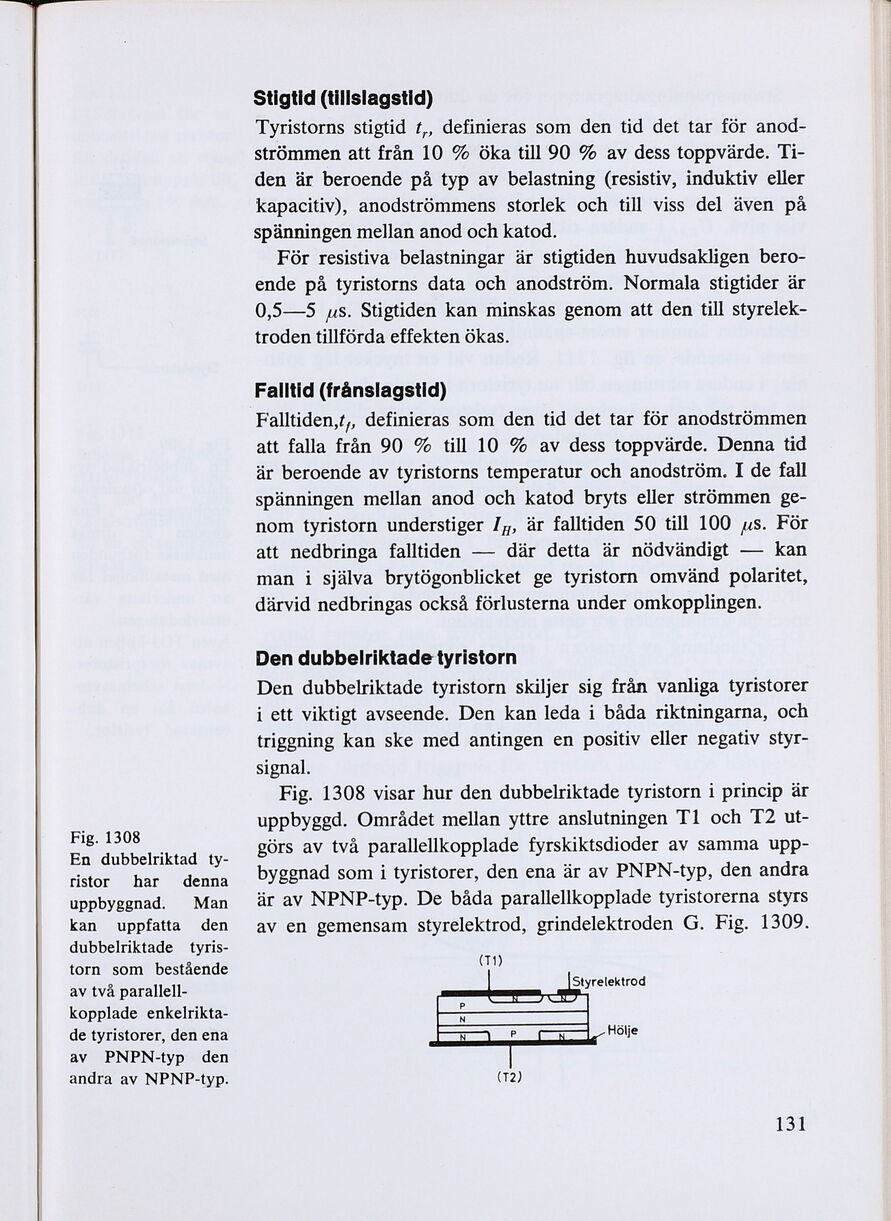

Fig. 1308
En dubbelriktad ty-
ristor har denna
uppbyggnad. Man
kan uppfatta den
dubbelriktade tyris-
torn som bestående
av två parallell-
kopplade enkelrikta-
de tyristorer, den ena
av PNPN-typ den
andra av NPNP-typ.
Stigtid (tillslagstid)
Tyristorns stigtid t,, definieras som den tid det tar för anod-
strömmen att från 10 20 öka till 90 2 av dess toppvärde. Ti-
den är beroende på typ av belastning (resistiv, induktiv eller
kapacitiv), anodströmmens storlek och till viss del även på
spänningen mellan anod och katod.
För resistiva belastningar är stigtiden huvudsakligen bero-
ende på tyristorns data och anodström. Normala stigtider är
0,5—5 us. Stigtiden kan minskas genom att den till styrelek-
troden tillförda effekten ökas.
Falltid (frånslagstid)
Falltiden,t,, definieras som den tid det tar för anodströmmen
att falla från 90 2 till 10 7 av dess toppvärde. Denna tid
är beroende av tyristorns temperatur och anodström. I de fall
spänningen mellan anod och katod bryts eller strömmen ge-
nom tyristorn understiger Ip, är falltiden 50 till 100 us. För
att nedbringa falltiden — där detta är nödvändigt — kan
man i själva brytögonblicket ge tyristorn omvänd polaritet,
därvid nedbringas också förlusterna under omkopplingen.
Den dubbelriktade tyristorn
Den dubbelriktade tyristorn skiljer sig från vanliga tyristorer
i ett viktigt avseende. Den kan leda i båda riktningarna, och
triggning kan ske med antingen en positiv eller negativ styr-
signal.
Fig. 1308 visar hur den dubbelriktade tyristorn i princip är
uppbyggd. Området mellan yttre anslutningen T1 och T2 ut-
görs av två parallellkopplade fyrskiktsdioder av samma upp-
byggnad som i tyristorer, den ena är av PNPN-typ, den andra
är av NPNP-typ. De båda parallellkopplade tyristorerna styrs
av en gemensam styrelektrod, grindelektroden G. Fig. 1309.
(T1)
Styrelektrod
P
N .
N P (saNe [RA Hölje
(12)
131
