fe

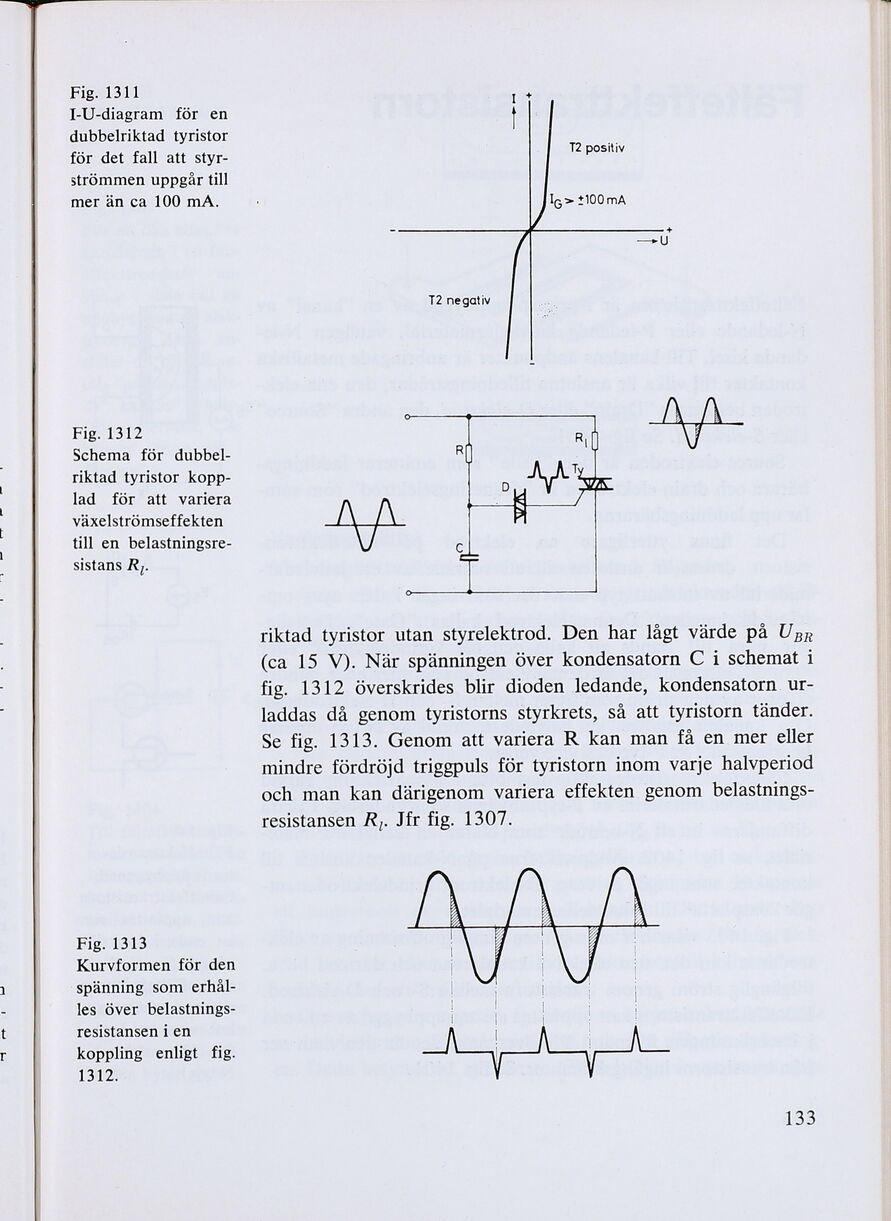

Fig. 1311
I-U-diagram för en
dubbelriktad tyristor
för det fall att styr-
strömmen uppgår till
mer än ca 100 mA.
Fig. 1312
Schema för dubbel-
riktad tyristor kopp-
lad för att variera
växelströmseffekten
till en belastningsre-
sistans R;.
Fig. 1313
Kurvformen för den
spänning som erhål-
les över belastnings-
resistansen i en
koppling enligt fig.
1312.
T2 positiv
— U
T2 negativ
riktad tyristor utan styrelektrod. Den har lågt värde på Upp
(ca 15 V). När spänningen över kondensatorn C i schemat i
fig. 1312 överskrides blir dioden ledande, kondensatorn ur-
laddas då genom tyristorns styrkrets, så att tyristorn tänder.
Se fig. 1313. Genom att variera R kan man få en mer eller
mindre fördröjd triggpuls för tyristorn inom varje halvperiod
och man kan därigenom variera effekten genom belastnings-
resistansen R,. Jfr fig. 1307.
133
