Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

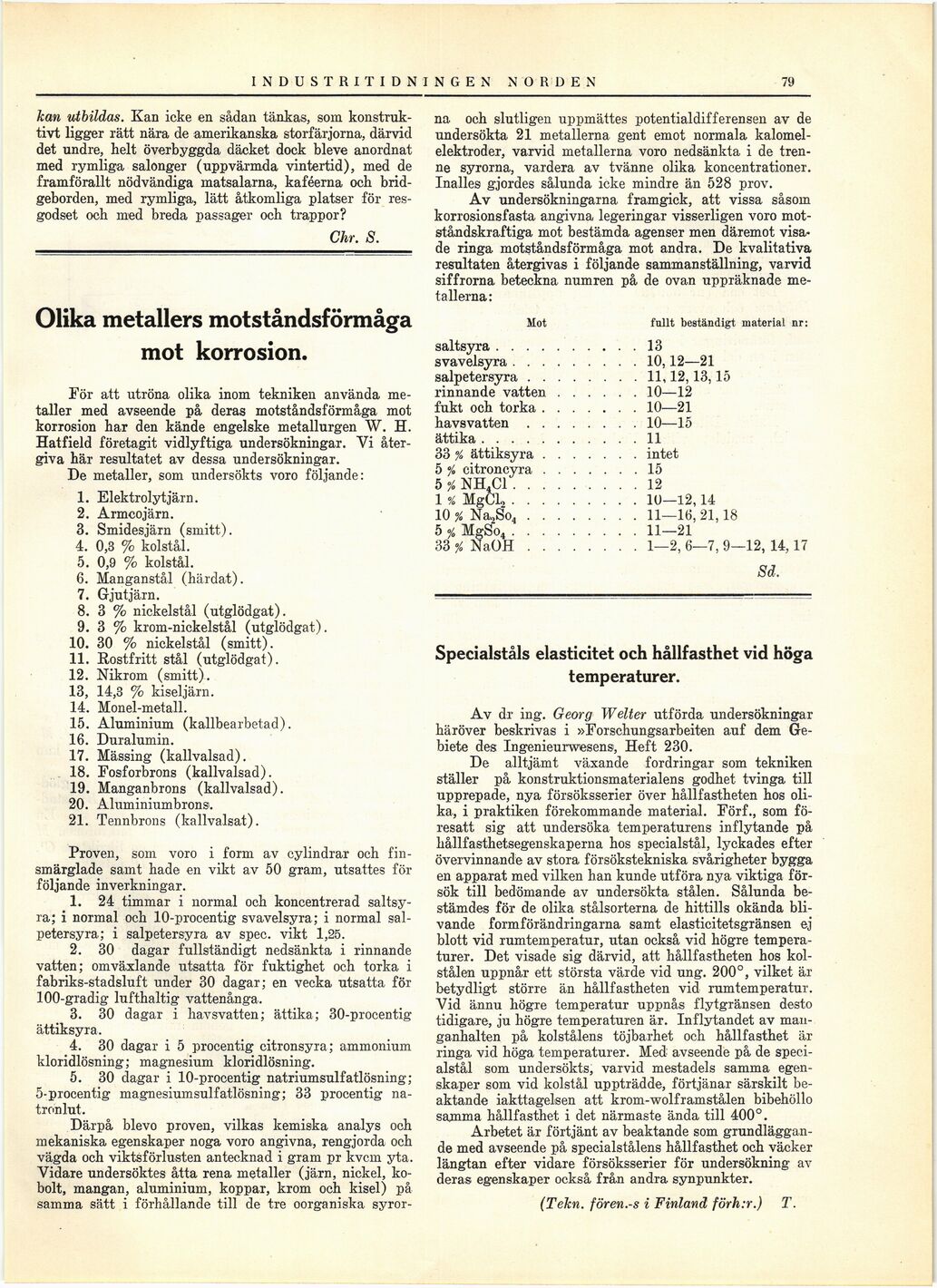

79 INDUSTRI TIDNINGEN NORDEN
kan utbildas. Kan icke en sådan tänkas, som
konstruktivt ligger rätt nära de amerikanska storfärjorna, därvid
det undre, helt överbyggda däcket dock bleve anordnat
med rymliga salonger (uppvärmda vintertid), med de
framförallt nödvändiga matsalarna, kaféerna och
bridgeborden, med rymliga, lätt åtkomliga platser för
resgodset och med breda passager och trappor?
Chr. S.
Olika metallers motståndsförmåga
mot korrosion.
För att utröna olika inom tekniken använda
metaller med avseende på deras motståndsförmåga mot
korrosion har den kände engelske metallurgen W. H.
Hatfield företagit vidlyftiga undersökningar. Vi
återgiva här resultatet av dessa undersökningar.
De metaller, som undersökts voro följande:
1. Elektrolyt järn.
2. Armcojärn.
3. Smidesjärn (smitt).
4. 0,3 % kolstål.
5. 0,9 % kolstål.
6. Manganstål (härdat).
7. Gjutjärn.
8. 3 % nickelstål (utglödgat).
9. 3 % krom-nickelstål (utglödgat).
10. 30 % nickelstål (smitt).
11. Rostfritt stål (utglödgat).
12. Nikrom (smitt).
13. 14,3 % kiseljärn.
14. Monel-metall.
15. Aluminium (kallbearbetad).
16. Duralumin.
17. Mässing (kallvalsad).
18. Fosforbrons (kallvalsad).
19. Manganbrons (kallvalsad).
20. Aluminiumbrons.
21. Tennbrons (kallvalsat).
Proven, som voro i form av cylindrar och
fin-smärglade samt hade en vikt av 50 gram, utsattes för
följande inverkningar.
1. 24 timmar i normal och koncentrerad
saltsyra; i normal och 10-procentig svavelsyra; i normal
salpetersyra; i salpetersyra av spec. vikt 1,25.
2. 30 dagar fullständigt nedsänkta i rinnande
vatten; omväxlande utsatta för fuktighet och torka i
fabriks-stadsluft under 30 dagar; en vecka utsatta för
100-gradig lufthaltig vattenånga.
3. 30 dagar i havsvatten; ättika; 30-procentig
ättiksyra.
4. 30 dagar i 5 procentig citronsyra; ammonium
kloridlösning; magnesium kloridlösning.
5. 30 dagar i 10-procentig natriumsulfatlösning;
5-procentig magnesiumsulfatlösning; 33 procentig
natronlut.
Därpå blevo proven, vilkas kemiska analys och
mekaniska egenskaper noga voro angivna, rengjorda och
vägda och viktsförlusten antecknad i gram pr kvcm yta.
Vidare undersöktes åtta rena metaller (järn, nickel,
kobolt, mangan, aluminium, koppar, krom och kisel) på
samma sätt i förhållande till de tre oorganiska syror-
na och slutligen uppmättes potentialdifferensen av de
undersökta 21 metallerna gent emot normala
kalomel-elektroder, varvid metallerna voro nedsänkta i de
trenne syrorna, vardera av tvänne olika koncentrationer.
Inalles gjordes sålunda icke mindre än 528 prov.
Av undersökningarna framgick, att vissa såsom
korrosionsfasta angivna legeringar visserligen voro
motståndskraftiga mot bestämda agenser men däremot
visade ringa motståndsförmåga mot andra. De kvalitativa
resultaten återgivas i följande sammanställning, varvid
siffrorna beteckna numren på de ovan uppräknade
metallerna:
Mot fullt beständigt material nr:
saltsyra..........13
svavelsyra.........10,12—21
salpetersyra........11,12,13,15
rinnande vatten......10—12
fukt och torka.......10—21
havsvatten........10—15
ättika...........11
33 % ättiksyra.......intet
5 % citroncyra.......15
5 % NH4C1.........12
1 « MgClo.........10—12,14
10 % Na,2S"o4........11—16, 21,18
5 + MgSo4.........11—21
33 % NaOH........1—2, 6—7, 9—12, 14,17
Sd.
Specialståls elasticitet och hållfasthet vid höga
temperaturer.
Av dr ing. Georg Welter utförda undersökningar
häröver beskrivas i »Forschungsarbeiten auf dem
Ge-biete des Ingenieurwesens, Heft 230.
De alltjämt växande fordringar som tekniken
ställer på konstruktionsmaterialens godhet tvinga till
upprepade, nya försöksserier över hållfastheten hos
olika, i praktiken förekommande material. Förf., som
föresatt sig att undersöka temperaturens inflytande på
hållfasthetsegenskaperna hos specialstål, lyckades efter
övervinnande av stora försökstekniska svårigheter bygga
en apparat med vilken ban kunde utföra nya viktiga
försök till bedömande av undersökta stålen. Sålunda
bestämdes för de olika stålsorterna de hittills okända
blivande formförändringarna samt elasticitetsgränsen ej
blott vid rumtemperatur, utan också vid högre
temperaturer. Det visade sig därvid, att hållfastheten hos
kolstålen uppnår ett största värde vid ung. 200°, vilket är
betydligt större än hållfastheten vid rumtemperatur.
Vid ännu högre temperatur uppnås flytgränsen desto
tidigare, ju högre temperaturen är. Inflytandet av
manganhalten på kolstålens töjbarhet och hållfasthet är
ringa vid höga temperaturer. Med avseende på de
specialstål som undersökts, varvid mestadels samma
egenskaper som vid kolstål uppträdde, förtjänar särskilt
beaktande iakttagelsen att krom-wolframstålen bibehöllo
samma hållfasthet i det närmaste ända till 400°.
Arbetet är förtjänt av beaktande som
grundläggande med avseende på specialstålens hållfasthet och väcker
längtan efter vidare försöksserier för undersökning av
deras egenskaper också från andra synpunkter.
(Tekn. fören.-s i Finland förh:r.) T.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
