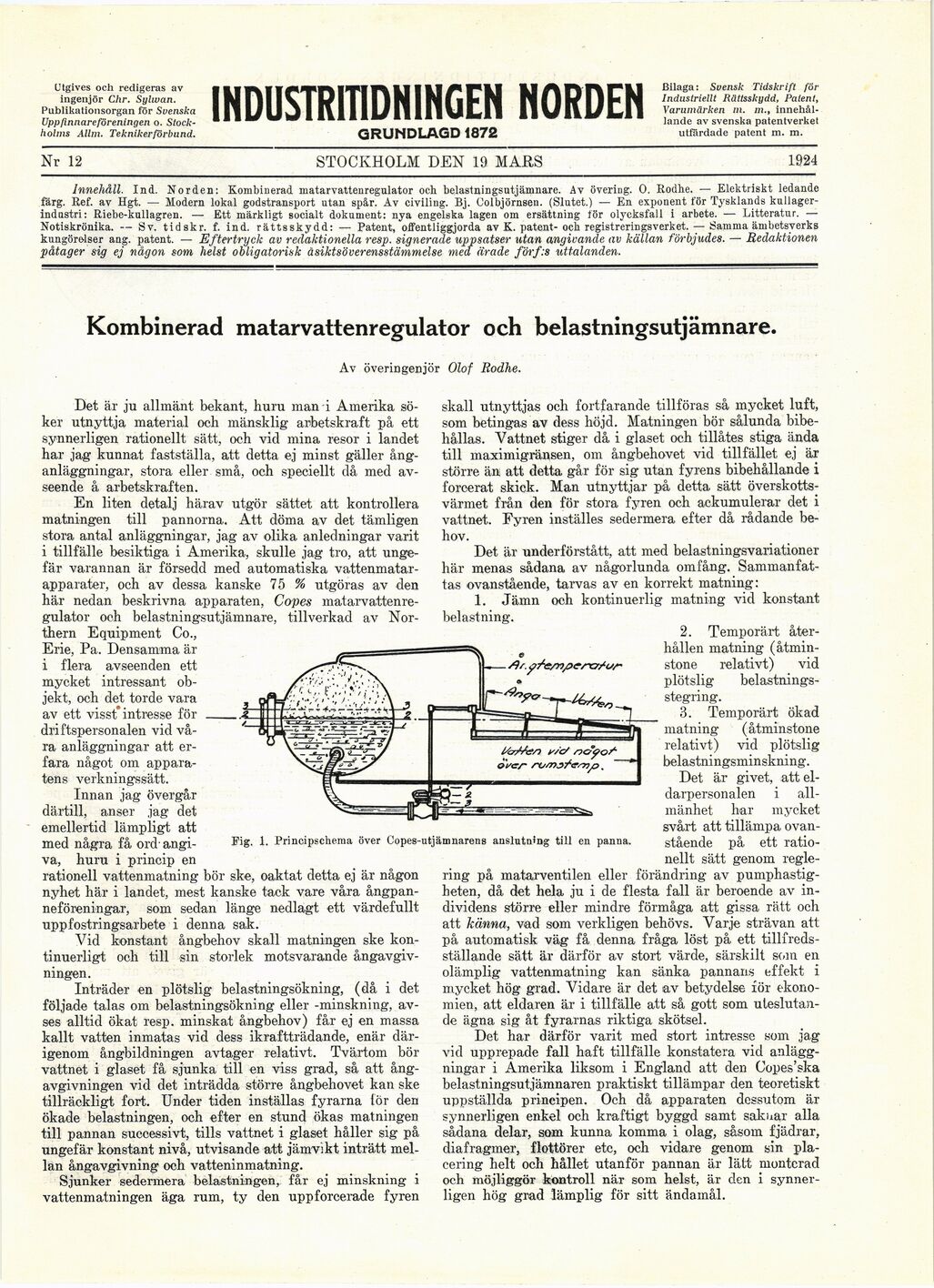

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Utgives och redigeras av
ingenjör Chr. Sylwan.
Publikationsorgan för Suenska
Uppfinnare föreningen o.
Stockholms Allm. Teknikerförbund.
INDUSTRITIDNINGEN NORDEN
GRUNDLAGD 1872
Bilaga: Suensk Tidskrift för
Industriellt Rättsskydd, Patent,
Varumärken m. III.,
innehållande av svenska patentverket
utfärdade patent m. m.
Nr 12 STOCKHOLM DEN 19 MAßS 1924
Innehåll. Ind. Norden: Kombinerad matarvattenregulator och belastningsutjämnare. Av övering. O. Rodhe. — Elektriskt ledande
färg. Ref. av Hgt. — Modern lokal godstransport utan spår. Av civiling. Bj. Colbjörnsen. (Slutet.) — En exponent för Tysklands
kullager-indastri: Riebe-kullagren. — Ett märkligt socialt dokument: nya engelska lagen om ersättning för olycksfall i arbete. — Litteratur. —
Notiskrönika. — Sv. tidskr. f. ind. rättsskydd: — Patent, offentliggjorda av K., patent- och registreringsverket. — Samma ämbetsverks
kungörelser aug. patent. — Eftertryck av redaktionella resp. signerade uppsatser utan angivande av källan förbjudes. — Redaktionen
påtager sig ej någon som helst obligatorisk åsiktsöverensstämmelse mea ärade förf:s uttalanden.
Kombinerad matarvattenregulator och belastningsutjämnare.
Av överingenjör Olof Rodhe.
Det är ju allmänt bekant, huru man i Amerika
söker utnyttja material och mänsklig arbetskraft på ett
synnerligen rationellt sätt, och viel mina resor i landet
har jag kunnat fastställa, att detta ej minst gäller
ånganläggningar, stora eller små, och speciellt då med
avseende å arbetskraften.
En liten detalj härav utgör sättet att kontrollera
matningen till pannorna. Att döma av det tämligen
stora antal anläggningar, jag av olika anledningar varit
i tillfälle besiktiga i Amerika, skulle jag tro, att
ungefär varannan är försedd med automatiska
vattenmatar-apparater, och av dessa kanske 75 % utgöras av den
här nedan beskrivna apparaten, Copes
matarvattenregulator och belastningsutjämnare, tillverkad av
Northern Equipment Co.,
Erie, Pa. Densamma är
i flera avseenden ett
mycket intressant
objekt, och det torde vara
av ett visst* intresse för
driftspersonalen vid
våra anläggningar att
erfara något om
apparatens verkningssätt.
Innan jag övergår
därtill, anser jag det
emellertid lämpligt att
med några få ord-
angiva, huru i princip en
rationell vattenmatning bör ske, oaktat detta ej är någon
nyhet här i landet, mest kanske tack vare våra
ångpanneföreningar, som sedan länge nedlagt ett värdefullt
uppfostringsarbete i denna sak.
Vid konstant ångbehov skall matningen ske
kontinuerligt och till sin storlek motsvarande
ångavgivningen.
Inträder en plötslig belastningsökning, (då i det
följade talas om belastningsökning eller -minskning,
avses alltid ökat resp. minskat ångbehov) får ej en massa
kallt vatten inmatas vid dess ikraftträdande, enär
därigenom ångbildningen avtager relativt. Tvärtom bör
vattnet i glaset få sjunka till en viss grad, så att
ångavgivningen vid det inträdda större ångbehovet kan ske
tillräckligt fort. Under tiden inställas fyrarna tör den
ökade belastningen, och efter en stund ökas matningen
till pannan successivt, tills vattnet i glaset håller sig på
ungefär konstant nivå, utvisande att jämvikt inträtt
mellan ångavgivning och vatteninmatning.
Sjunker sedermera belastningen, får ej minskning i
vattenmatningen äga rum, ty den uppforcerade fyren
- /yry/c/Dpc-fry/ui-
i/ar//en v/c/
nopo/-Ofcr romjfcsnjo. ~
Fig. 1. Principschema över Copes-utjämnarens anslutning till en panna.
skall utnyttjas och fortfarande tillföras så mycket luft,
som betingas av dess höjd. Matningen bör sålunda
bibehållas. Vattnet stiger då i glaset och tillåtes stiga ända
till maximigränsen, om ångbehovet vid tillfället ej är
större än att detta går för sig utan fyrens bibehållande i
forcerat skick. Man utnyttjar på detta sätt
överskottsvärmet från den för stora fyren och ackumulerar det i
vattnet. Fyren inställes sedermera efter då rådande
behov.
Det är underförstått, att med belastningsvariationer
här menas sådana av någorlunda omfång.
Sammanfattas ovanstående, tarvas av en korrekt matning:
1. Jämn och kontinuerlig matning vid konstant
belastning.
2. Temporärt
återhållen matning
(åtminstone relativt) vid
plötslig
belastningsstegring.
3. Temporärt ökad
matning (åtminstone
relativt) vid plötslig
belastningsminskning.
Det är givet, att
eldarpersonalen i
allmänhet bar mycket
svårt att tillämpa
ovanstående på ett
rationellt sätt genom
reglering på matarventilen eller förändring av
pumphastigheten, då det hela ju i de flesta fall är beroende av
individens större eller mindre förmåga att gissa rätt och
att känna, vad som verkligen behövs. Varje strävan att
på automatisk väg få denna fråga löst på ett
tillfredsställande sätt är därför av stort värde, särskilt som en
olämplig vattenmatning kan sänka pannans effekt i
mycket hög grad. Vidare är det av betydelse för
ekonomien, att eldaren är i tillfälle att så gott som
uteslutande ägna sig åt fyrarnas riktiga skötsel.
Det har därför varit med stort intresse som jag
vid upprepade fall haft tillfälle konstatera vid
anläggningar i Amerika liksom i England att den Copes’ska
belastningsutjämnaren praktiskt tillämpar den teoretiskt
uppställda principen. Och då apparaten dessutom är
synnerligen enkel och kraftigt byggd samt saknar alla
sådana delar, som kunna komma i olag, såsom fjädrar,
diafragmer, flottörer etc, och vidare genom sin
placering helt och hållet utanför pannan är lätt monterad
och möjliggör kontroll när som helst, är den i
synnerligen hög grad lämplig för sitt ändamål.
