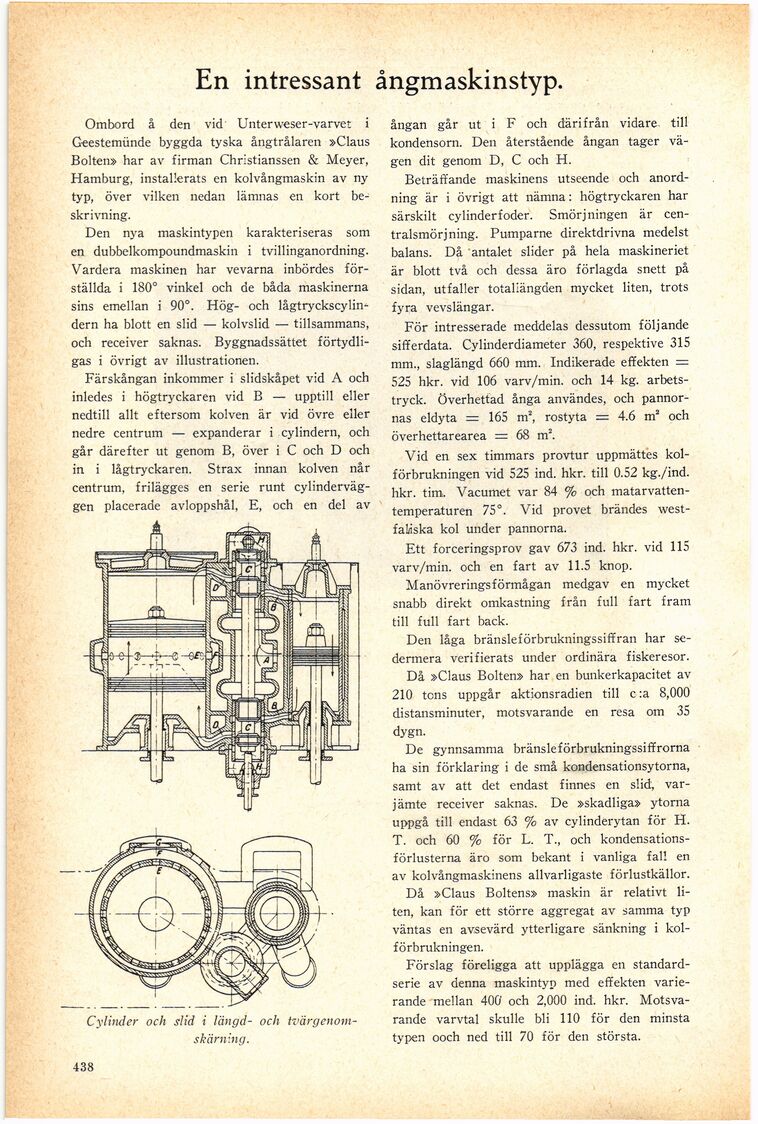

En intressant ångmaskinstyp.
Ombord å den vid Unterweser-varvet i
Geestemünde byggda tyska ångtrålaren »Claus
Bolten» har av firman Christianssen & Meyer,
Hamburg, installerats en kolvångmaskin av ny
typ, över vilken nedan lämnas en kort
beskrivning.
Den nya maskintypen karakteriseras som
en dubbelkompoundmaskin i tvillinganordning.
Vardera maskinen har vevarna inbördes
förställda i 180° vinkel och de båda maskinerna
sins emellan i 90°. Hög- och
lågtryckscylindern ha blott en slid — kolvslid — tillsammans,
och receiver saknas. Byggnadssättet
förtydligas i övrigt av illustrationen.
Färskångan inkommer i slidskåpet vid A och
inledes i högtryckaren vid B — upptill eller
nedtill allt eftersom kolven är vid övre eller
nedre centrum — expanderar i cylindern, och
går därefter ut genom B, över i C och D och
in i lågtryckaren. Strax innan kolven når
centrum, frilägges en serie runt
cylinderväggen placerade avloppshål, E, och en del av
Cylinder och slid i längd- och
tvärgenomskärning.
ångan går ut i F och därifrån vidare till
kondensorn. Den återstående ångan tager
vägen dit genom D, C och H.
Beträffande maskinens utseende och
anordning är i övrigt att nämna: högtryckaren har
särskilt cylinderfoder. Smörjningen är
centralsmörj ning. Pumparne direktdrivna medelst
balans. Då antalet slider på hela maskineriet
är blott två och dessa äro förlagda snett på
sidan, utfaller totallängden mycket liten, trots
fyra vevslängar.
För intresserade meddelas dessutom följande
sifferdata. Cylinderdiameter 360, respektive 315
mm., slaglängd 660 mm. Indikerade effekten =
525 hkr. vid 106 varv/min. och 14 kg.
arbets-tryck. Överhettad ånga användes, och
pannornas eldyta = 165 m2, rostyta := 4.6 m2 och
överhettarearea = 68 m!.
Vid en sex timmars provtur uppmättes
kolförbrukningen vid 525 ind. hkr. till 0.52 kg./ind.
hkr. tim. Vacumet var 84 % och
matarvatten-temperaturen 75°. Vid provet brändes
westfaliska kol under pannorna.
Ett forceringsprov gav 673 ind. hkr. vid 115
varv/min. och en fart av 11.5 knop.
Manövreringsförmågan medgav en mycket
snabb direkt omkastning från full fart fram
till full fart back.
Den låga bränsleförbrukningssiffran har
sedermera verifierats under ordinära fiskeresor.
Då »Claus Bolten» har en bunkerkapacitet av
210 tons uppgår aktionsradien till c :a 8,000
distansminuter, motsvarande en resa om 35
dygn.
De gynnsamma bränsleförbrukningssiffrorna
ha sin förklaring i de små kondensationsytorna,
samt av att det endast finnes en slid,
varjämte receiver saknas. De »skadliga» ytorna
uppgå till endast 63 % av cylinderytan för H.
T. och 60 % för L. T., och
kondensations-förlusterna äro som bekant i vanliga fal! en
av kolvångmaskinens allvarligaste förlustkällor.
Då »Claus Boltens» maskin är relativt
liten, kan för ett större aggregat av samma typ
väntas en avsevärd ytterligare sänkning i
kolförbrukningen.
Förslag föreligga att upplägga en
standardserie av denna maskintyp med effekten
varierande mellan 400 och 2,000 ind. hkr.
Motsvarande varvtal skulle bli 110 för den minsta
typen ooch ned till 70 för den största.
