196
BANER AF SÆRLIG ART

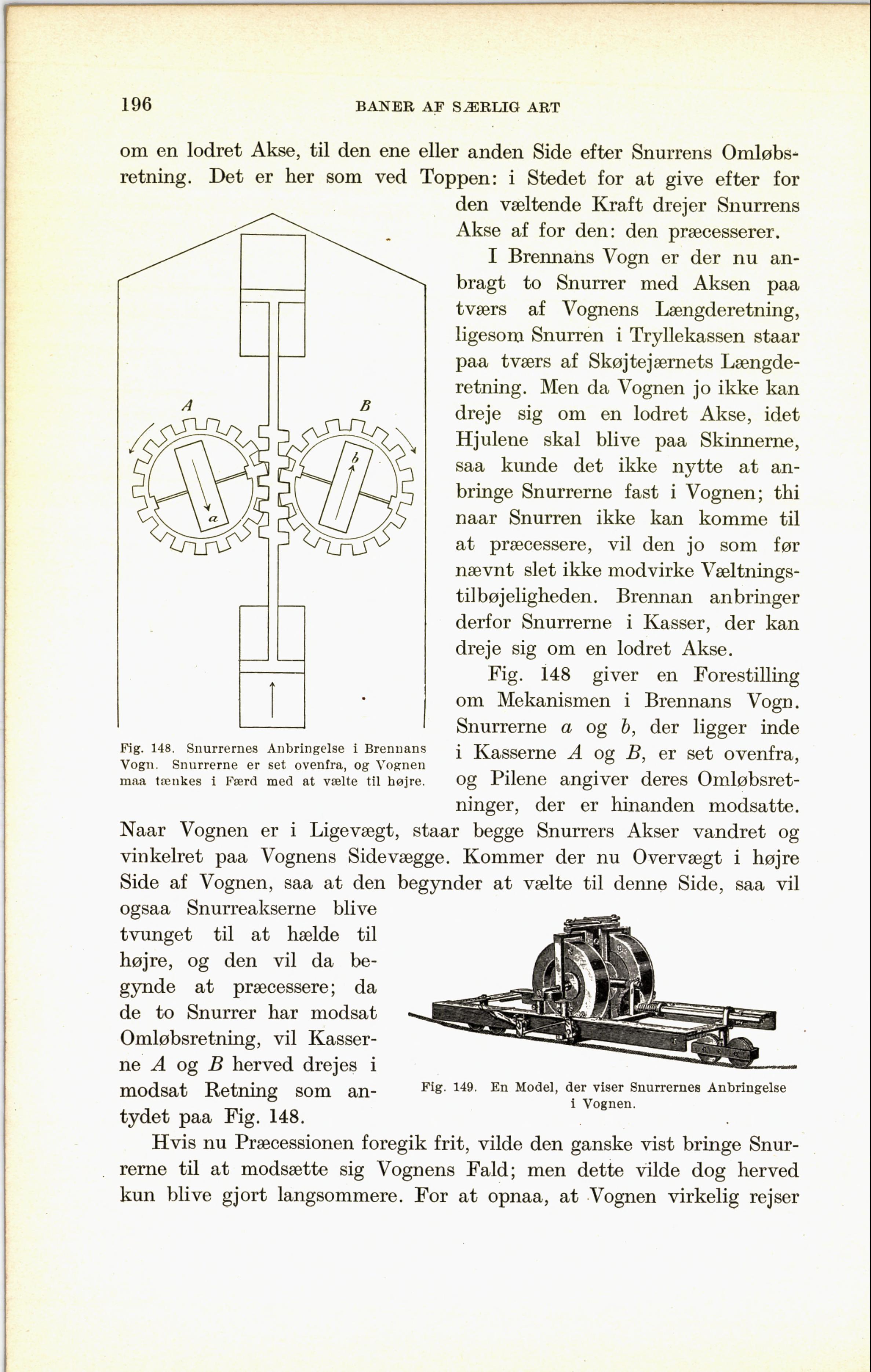

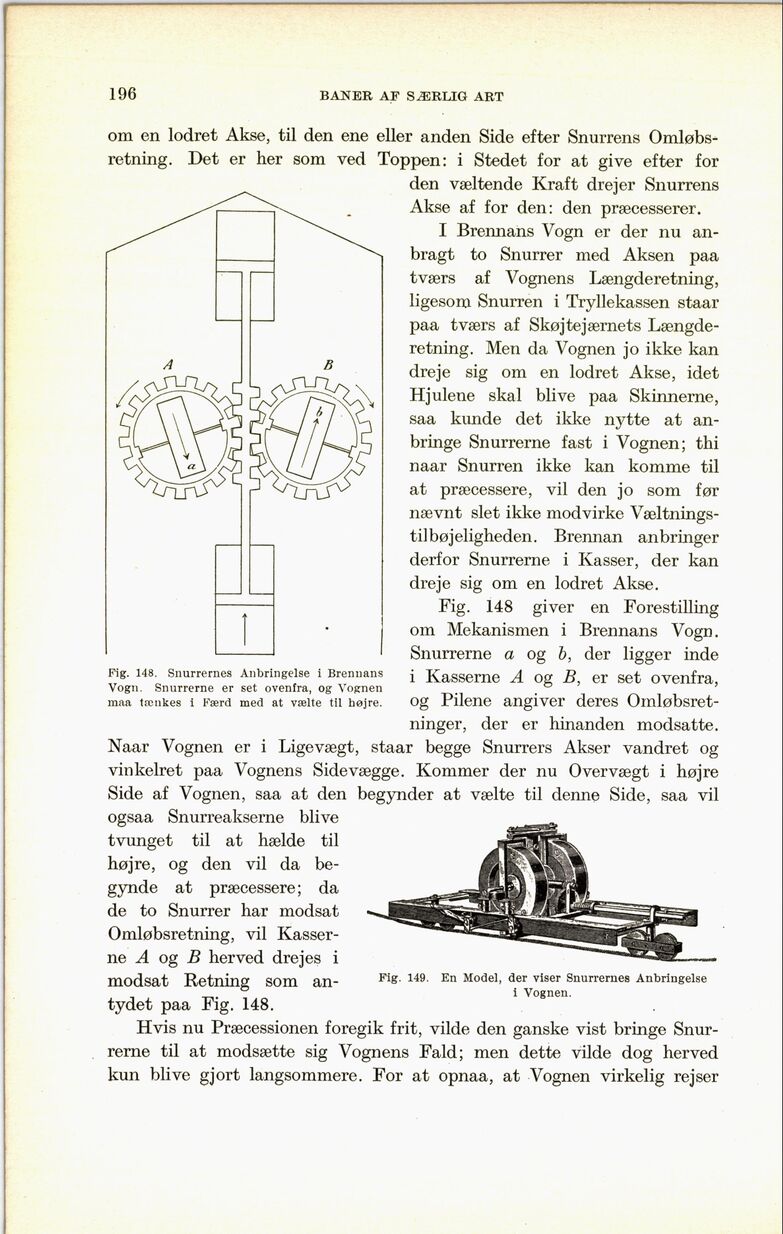

Fig. 148. Snurrernes Anbringelse i Brennans
Vogn. Snurrerne er set ovenfra, og Vognen
maa tænkes 1 Færd med at vælte til højre.
om en lodret Akse, til den ene eller anden Side efter Snurrens
Omløbsretning. Det er her som ved Toppen: i Stedet for at give efter for
den væltende Kraft drejer Snurrens
Akse af for den: den præcesserer.
I Brennans Vogn er der nu
anbragt to Snurrer med Aksen paa
tværs af Vognens Længderetning,
ligesom Snurren i Tryllekassen staar
paa tværs af Skøj te j ærnets
Længderetning. Men da Vognen jo ikke kan
dreje sig om en lodret Akse, idet
Hjulene skal blive paa Skinnerne,
saa kunde det ikke nytte at
anbringe Snurrerne fast i Vognen; thi
naar Snurren ikke kan komme til
at præcessere, vil den jo som før
nævnt slet ikke modvirke
Væltnings-tilbøjeligheden. Brennan anbringer
derfor Snurrerne i Kasser, der kan
dreje sig om en lodret Akse.
Fig. 148 giver en Forestilling
om Mekanismen i Brennans Vogn.
Snurrerne a og b, der ligger inde
i Kasserne A og B, er set ovenfra,
og Pilene angiver deres
Omløbsretninger, der er hinanden modsatte.
Naar Vognen er i Ligevægt, staar begge Snurrers Akser vandret og
vinkelret paa Vognens Sidevægge. Kommer der nu Overvægt i højre
Side af Vognen, saa at den begynder at vælte til denne Side, saa vil
ogsaa Snurreakserne blive
tvunget til at hælde til
højre, og den vil da
begynde at præcessere; da
de to Snurrer har modsat
Omløbsretning, vil
Kasserne A og B herved drejes i
modsat Retning som
antydet paa Fig. 148.
Hvis nu Præcessionen foregik frit, vilde den ganske vist bringe
Snurrerne til at modsætte sig Vognens Fald; men dette vilde dog herved
kun blive gjort langsommere. For at opnaa, at Vognen virkelig rejser
Fig. 149. En Model, der viser Snurrernes Anbringelse
i Vognen.
