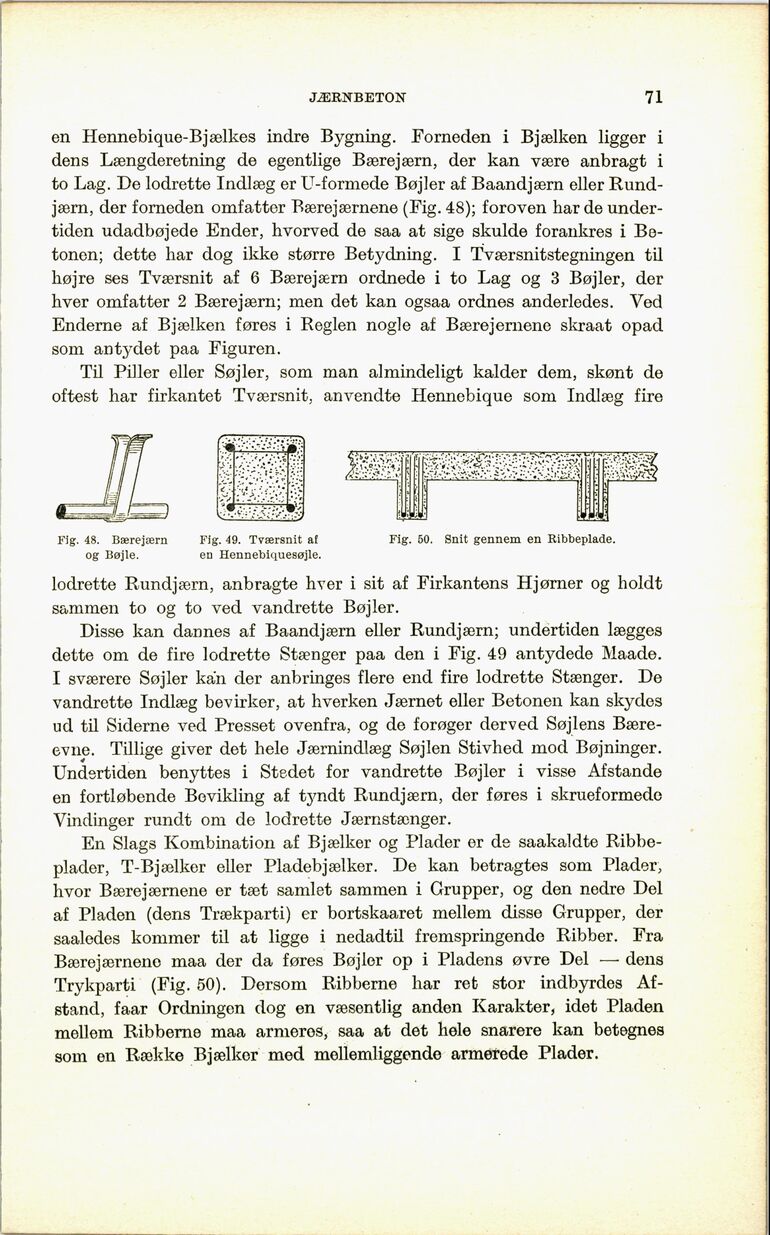

JÆRNBETON 71 en Hennebique-Bjælkes indre Bygning. Forneden i Bjælken ligger i dens Længderetning de egentlige Bærej ærn, der kan være anbragt i to Lag. De lodrette Indlæg er U-formede Bøjler af Baandjærn eller Rund-jærn, der forneden omfatter Bærejærnene (Fig. 48); foroven har de undertiden udadbøjede Ender, hvorved de saa at sige skulde forankres i Betonen; dette har dog ikke større Betydning. I Tværsnitstegningen til højre ses Tværsnit af 6 Bærejærn ordnede i to Lag og 3 Bøjler, der hver omfatter 2 Bærejærn; men det kan ogsaa ordnes anderledes. Ved Enderne af Bjælken føres i Reglen nogle af Bærejernene skraat opad som antydet paa Figuren. Til Piller eller Søjler, som man almindeligt kalder dem, skønt de oftest har firkantet Tværsnit, anvendte Hennebique som Indlæg fire Fig. 48. Bærejærn og Bøjle. Fig. 49. Tværsnit af en Hennebiquesøjle. Fig. 50. Snit gennem en Ribbeplade. lodrette Rundjærn, anbragte hver i sit af Firkantens Hjørner og holdt sammen to og to ved vandrette Bøjler. Disse kan dannes af Baandjærn eller Rundjærn; undertiden lægges dette om de fire lodrette Stænger paa den i Fig. 49 antydede Maade. I sværere Søjler kan der anbringes flere end fire lodrette Stænger. De vandrette Indlæg bevirker, at hverken Jærnet eller Betonen kan skydes ud til Siderne ved Presset ovenfra, og de forøger derved Søjlens Bæreevne. Tillige giver det hele Jærnindlæg Søjlen Stivhed mod Bøjninger. Undertiden benyttes i Stedet for vandrette Bøjler i visse Afstande en fortløbende Bevikling af tyndt Rundjærn, der føres i skrueformede Vindinger rundt om de lodrette Jærnstænger. En Slags Kombination af Bjælker og Plader er de saakaldte Ribbeplader, T-Bjælker eller Pladebjælker. De kan betragtes som Plader, hvor Bærejærnene er tæt samlet sammen i Grupper, og den nedre Del af Pladen (dens Trækparti) er bortskaaret mellem disse Grupper, der saaledes kommer til at ligge i nedadtil fremspringende Ribber. Fra Bærejærnene maa der da føres Bøjler op i Pladens øvre Del — dens Trykparti (Fig. 50). Dersom Ribberne har ret stor indbyrdes Afstand, faar Ordningen dog en væsentlig anden Karakter, idet Pladen mellem Ribberne maa armeres, saa at det hele snarere kan betegnes som en Række Bjælker med mellemliggende armerede Plader.
