218
OPVARMNING

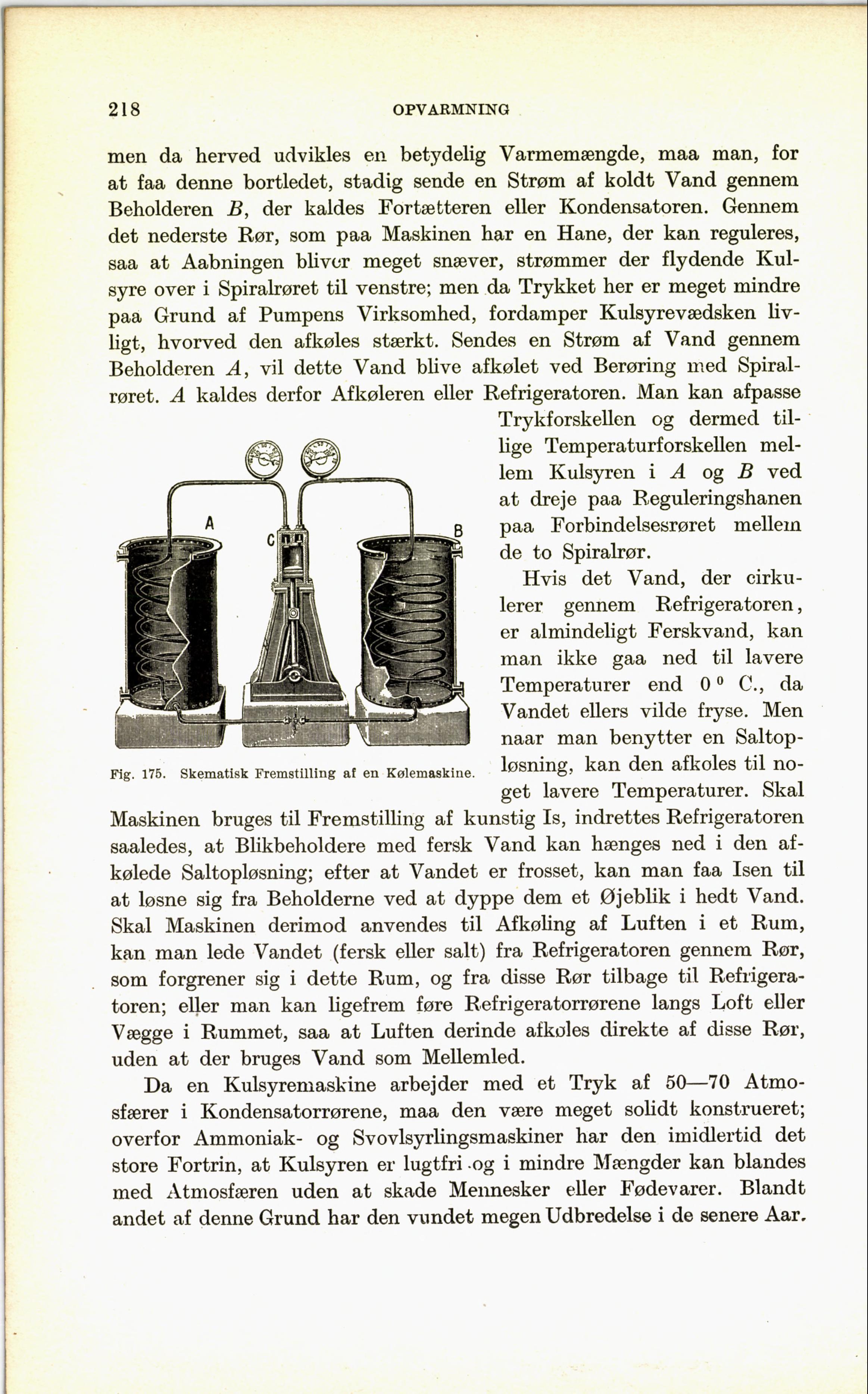

Fig. 175. Skematisk Fremstilling af en Kølemaskine.
men da herved udvikles en betydelig Varmemængde, maa man, for
at faa denne bortledet, stadig sende en Strøm af koldt Vand gennem
Beholderen B, der kaldes Fortætteren eller Kondensatoren. Gennem
det nederste Rør, som paa Maskinen har en Hane, der kan reguleres,
saa at Aabningen bliver meget snæver, strømmer der flydende
Kulsyre over i Spiralrøret til venstre; men da Trykket her er meget mindre
paa Grund af Pumpens Virksomhed, fordamper Kulsyrevædsken
livligt, hvorved den afkøles stærkt. Sendes en Strøm af Vand gennem
Beholderen A, vil dette Vand blive afkølet ved Berøring med
Spiralrøret. A kaldes derfor Afkøleren eller Refrigeratoren. Man kan afpasse
Trykforskellen og dermed
tillige Temperaturforskellen
mellem Kulsyren i A og B ved
at dreje paa Reguleringshanen
paa Forbindelsesrøret mellem
de to Spiralrør.
Hvis det Vand, der
cirkulerer gennem Refrigeratoren,
er almindeligt Ferskvand, kan
man ikke gaa ned til lavere
Temperaturer end 00 C., da
Vandet ellers vilde fryse. Men
naar man benytter en
Saltopløsning, kan den afkoles til
noget lavere Temperaturer. Skal
Maskinen bruges til Fremstilling af kunstig Is, indrettes Refrigeratoren
saaledes, at Blikbeholdere med fersk Vand kan hænges ned i den
afkølede Saltopløsning; efter at Vandet er frosset, kan man faa Isen til
at løsne sig fra Beholderne ved at dyppe dem et Øjeblik i hedt Vand.
Skal Maskinen derimod anvendes til Afkøling af Luften i et Rum,
kan man lede Vandet (fersk eller salt) fra Refrigeratoren gennem Rør,
som forgrener sig i dette Rum, og fra disse Rør tilbage til
Refrigeratoren; eller man kan ligefrem føre Refrigeratorrørene langs Loft eller
Vægge i Rummet, saa at Luften derinde afkøles direkte af disse Rør,
uden at der bruges Vand som Mellemled.
Da en Kulsyremaskine arbejder med et Tryk af 50—70
Atmosfærer i Kondensatorrørene, maa den være meget solidt konstrueret;
overfor Ammoniak- og Svovlsyrlingsmaskiner har den imidlertid det
store Fortrin, at Kulsyren er lugtfri og i mindre Mængder kan blandes
med Atmosfæren uden at skade Mennesker eller Fødevarer. Blandt
andet af denne Grund har den vundet megen Udbredelse i de senere Aar.
