BAGLADEMEKANISMER
53
i Flugt med Kanonrørets Længdeboring, saa at Ladningen kan
indføres.

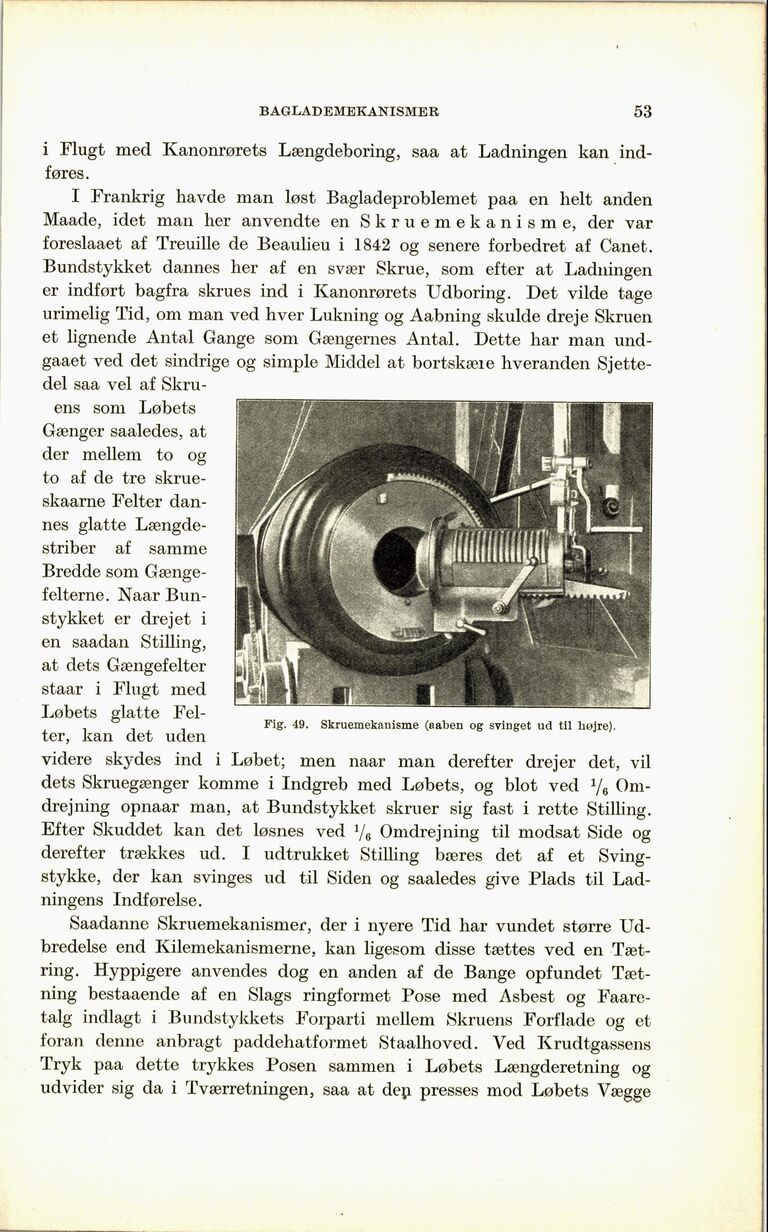

Fig. 49. Skruemekanisme (aaben og svinget ud til højre).
I Frankrig havde man løst Bagladeproblemet paa en helt anden
Maade, idet man her anvendte en Skruemekanisme, der var
foreslaaet af Treuille de Beaulieu i 1842 og senere forbedret af Canet.
Bundstykket dannes her af en svær Skrue, som efter at Ladningen
er indført bagfra skrues ind i Kanonrørets Udboring. Det vilde tage
urimelig Tid, om man ved hver Lukning og Aabning skulde dreje Skruen
et lignende Antal Gange som Gængernes Antal. Dette har man
und-gaaet ved det sindrige og simple Middel at bortskæie hveranden
Sjettedel saa vel af
Skruens som Løbets
Gænger saaledes, at
der mellem to og
to af de tre
skrue-skaarne Felter
dannes glatte
Længdestriber af samme
Bredde som
Gængefelterne. Naar
Bunsty kket er drejet i
en saadan Stilling,
at dets Gængefelter
staar i Flugt med
Løbets glatte
Felter, kan det uden
videre skydes ind i Løbet; men naar man derefter drejer det, vil
dets Skruegænger komme i Indgreb med Løbets, og blot ved y6
Omdrejning opnaar man, at Bundstykket skruer sig fast i rette Stilling.
Efter Skuddet kan det løsnes ved % Omdrejning til modsat Side og
derefter trækkes ud. I udtrukket Stilling bæres det af et
Svingstykke, der kan svinges ud til Siden og saaledes give Plads til
Ladningens Indførelse.
Saadanne Skruemekanismer, der i nyere Tid har vundet større
Udbredelse end Kilemekanismerne, kan ligesom disse tættes ved en
Tætring. Hyppigere anvendes dog en anden af de Bange opfundet
Tætning bestaaende af en Slags ringformet Pose med Asbest og
Faare-talg indlagt i Bundstykkets Forparti mellem Skruens Forflade og et
foran denne anbragt paddehatformet Staalhoved. Ved Krudtgassens
Tryk paa dette trykkes Posen sammen i Løbets Længderetning og
udvider sig da i Tværretningen, saa at dep presses mod Løbets Vægge
