kan gott vara mindre – vilken bildar en väg med
ringa motstånd utom reläet tör den lågfrekventa
pulserande likströmmen.

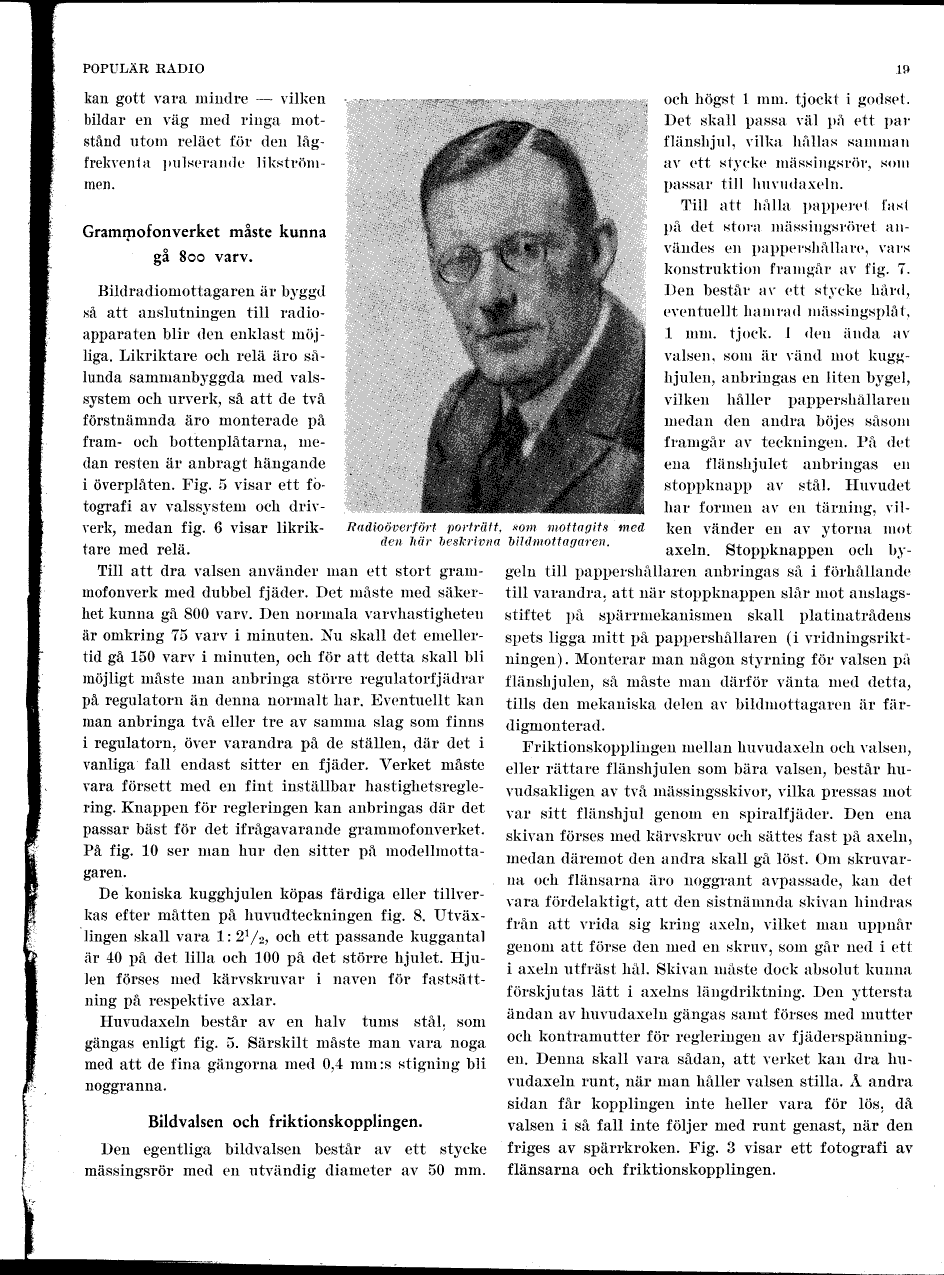

(Radioöverfört porträtt, som mottagits med
den här beskrivna bildmottagaren.)
Grammofonverket måste kunna gå 800 varv.
Bildradiomottagaren är byggd så att anslutningen till
radioapparaten blir den enklast möjliga. Likriktare
och relä äro sålunda sammanbyggda med valssystem
och urverk, så att de två förstnämnda äro monterade
på fram- och bottenplåtarna, medan resten är anbragt
hängande i överplåten. Fig. 5 visar ett fotografi av
valssystem och drivverk, medan fig. 6 visar
likriktare med relä.
Till att dra valsen använder man ett stort
grammofonverk med dubbel fjäder. Det måste med
säkerhet kunna gå 800 varv. Den normala varvhastigheten
är omkring 75 varv i minuten. Nu skall det emellertid
gå 150 varv i minuten, och för att detta skall bli
möjligt måste man anbringa större regulatorfjädrar
på regulatorn än denna normalt har. Eventuellt kan
man anbringa två eller tre av samma slag som finns
i regulatorn, över varandra på de ställen, där det i
vanliga fall endast sitter en fjäder. Verket måste
vara försett med en fint inställbar hastighetsreglering.
Knappen för regleringen kan anbringas där det
passar bäst för det ifrågavarande grammofonverket.
På fig. 10 ser man hur den sitter på modellmottagaren.
De koniska kugghjulen köpas färdiga eller tillverkas
efter måtten på huvudteckningen fig. 8. Utväxlingen
skall vara l:2 1/2, och ett passande kuggantal är 40
på det lilla och 100 på det större hjulet. Hjulen
förses med kärvskruvar i naven för fastsättning
på respektive axlar.
Huvudaxeln består av en halv tums stål, som
gängas enligt fig. 5. Särskilt måste man vara noga
med att de fina gängorna med 0,4 mm:s stigning bli
noggranna.
Bildvalsen och friktionskopplingen.
Den egentliga bildvalsen består av ett stycke
mässingsrör med en utvändig diameter av 50 mm.
och högst l mm. tjockt i godset. Det skall passa
väl på ett par flänshjul, vilka hållas samman av
ett stycke mässingsrör, som passar till huvudaxeln.
Till att hålla papperet fast på det stora mässingsröret
användes en pappershållare, vars konstruktion framgår
av fig. 7. Den består av ett stycke hård, eventuellt
hamrad mässingsplåt, l mm. tjock. I den ända av valsen,
som är vänd mot kugghjulen, anbringas en liten bygel,
vilken håller pappershållaren medan den andra böjes
såsom framgår av teckningen. På det ena flänshjulet
anbringas en stoppknapp av stål. Huvudet har formen
av en tärning, vilken vänder en av ytorna mot axeln.
Stoppknappen och bygeln till pappershållaren anbringas
så i förhållande till varandra, att när stoppknappen slår
mot anslagsstiftet på spärrmekanismen skall platinatrådens
spets ligga mitt på pappershållaren (i vridningsriktningen).
Monterar man någon styrning för valsen på flänshjulen,
så måste man därför vänta med detta, tills den mekaniska
delen av bildmottagaren är färdigmonterad.
Friktionskopplingen mellan huvudaxeln och valsen,
eller rättare flänshjulen som bära valsen, består
huvudsakligen av två mässingsskivor, vilka pressas mot
var sitt flänshjul genom en spiralfjäder. Den ena
skivan förses med kärvskruv och sättes fast på axeln,
medan däremot den andra skall gå löst. Om skruvarna
och flänsarna äro noggrant avpassade, kan det vara
fördelaktigt, att den sistnämnda skivan hindras
från att vrida sig kring axeln, vilket man uppnår
genom att förse den med en skruv, som går ned i ett
i axeln utfräst hål. Skivan måste dock absolut kunna
förskjutas lätt i axelns längdriktning. Den yttersta
ändan av huvudaxeln gängas samt förses med mutter
och kontramutter för regleringen av fjäderspänningen.
Denna skall vara sådan, att verket kan dra huvudaxeln
runt, när man håller valsen stilla. Å andra sidan
får kopplingen inte heller vara för lös, då valsen
i så fall inte följer med runt genast, när den
friges av spärrkroken. Fig. 3 visar ett fotografi av
flänsarna och friktionskopplingen.
