POPULÄR RADIO
129’
Mottagarens schema
torde icke erbjuda några
svårigheter. Det enda
anmärkningsvärda är att
oktodens
skärmgaller-spänning höjes vid
kortvågsmottagning. I serie
med trimmern CXs över
spolen Ss ligger ett
motstånd på 800 ohm, och
detta har till uppgift att
hindra eventuellt
uppstående extra
svängningar i kretsarna. Som synes
ligga samtliga
oscillatorspolar i samma spolbox.
Observera att Cls blir
spänningsförande på
kortvåg. Detta kan
undvikas genom att en
kondensator på 10 000 pF
inlänkas vid x. (Den i
schemat angivna enheten
àujuF är detsamma som
pF och i det närmaste
lika med cm.)
Eventuellt kan
mottagarens första krets
utformas som ramantenn,
speciellt om apparaten
göres transportabel. Som
ledning för
dimensioneringen kan nämnas, att
vid cirkulär ram med
0,5 m diameter bör
varvtalet vara 10. Om
ramantennen lindas runt
lådan, torde man få
någorlunda rätt induktans med
ca 16 m trådlängd.
Givetvis måste ramens
induktans exakt matchas
efter den andra
förkretsen. Att få ramkretsen
och den andra kretsen
att följas åt kan dock
erbjuda besvärligheter.
Mottagarens
känslighet kan uppdrivas till ca
100 fi\.
—TO.

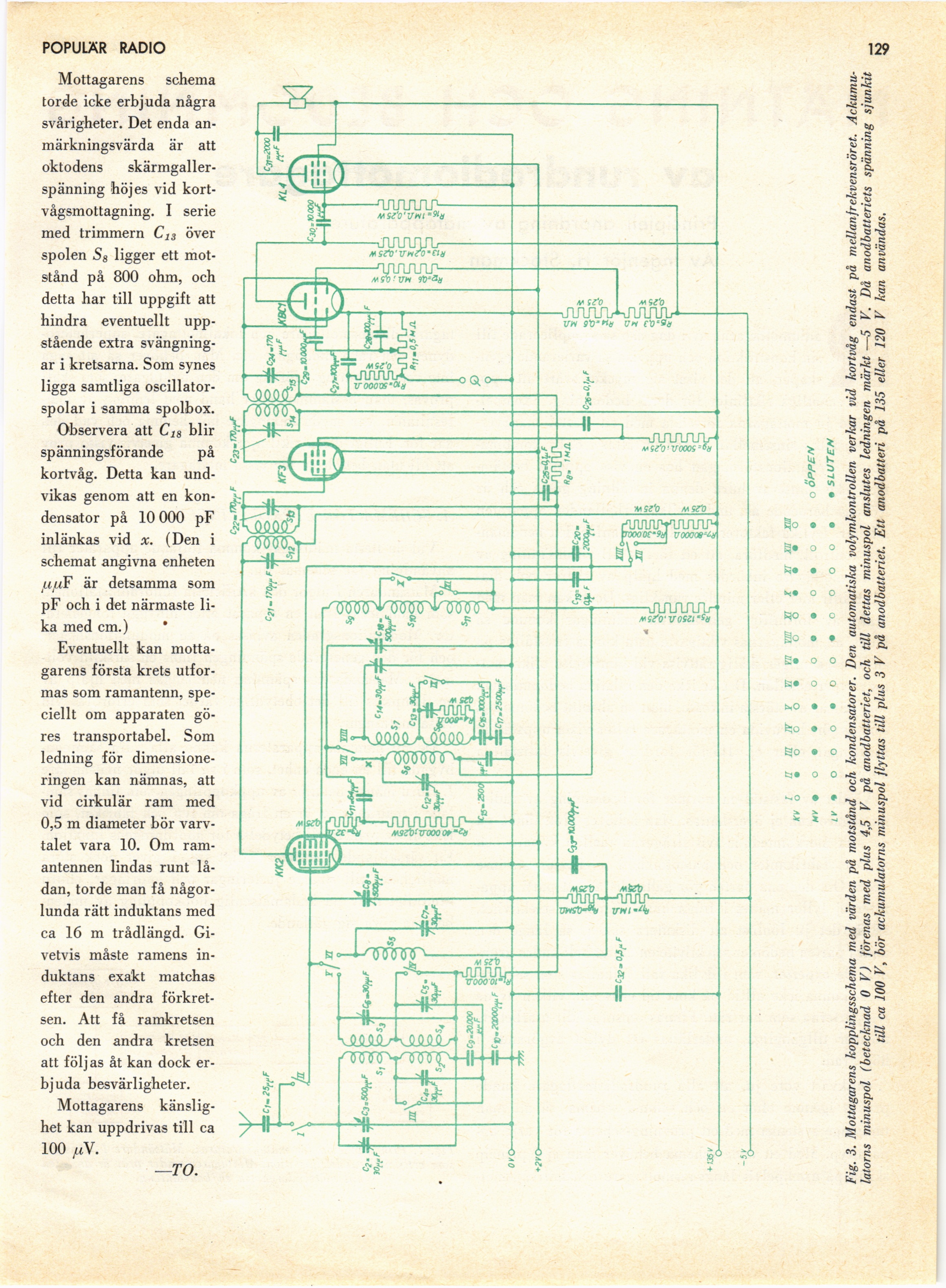

Fig. 3. Mottagarens kopplingsschema med värden på motstånd och kondensatorer. Den automatiska volymkontrollen verkar vid kortvåg endast på mellanfrekvensröret.
Ackumulatorns minuspol (betecknad 0 V) förenas med pius 4,5 V på anodbatteriet, och till dettas minuspol anslutes ledningen märkt —5 V. Då anodbatteriets spänning sjunkit
till ca 100 V, bör ackumulatorns minuspol flyttas till pius 3 V på anodbatteriet. Ett anodbatteri på 135 eller 120 V kan användas.
