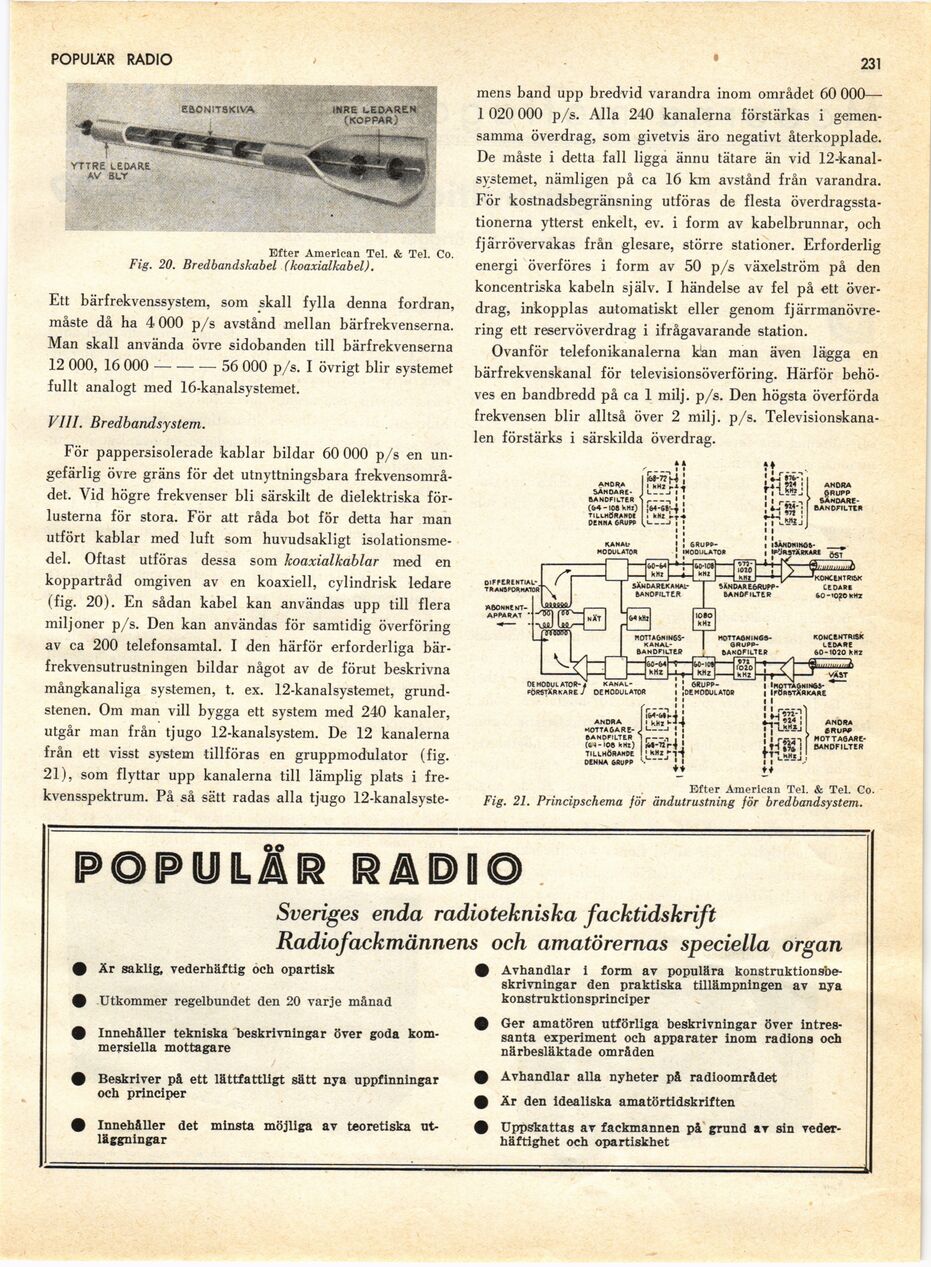

POPULÄR RADIO
231
Efter American Tel. & Tel. Co.
Fig. 20. Bredbandskabel (koaxialkabel).
Ett bärfrekvenssystem, som skall fylla denna fordran,
måste då ha 4 000 p/s avstånd mellan bärfrekvenserna.
Man skall använda övre sidobanden till bärfrekvenserna
12 000, 16 000 — — — 56 000 p/s. I övrigt blir systemet
fullt analogt med 16-kanalsystemet.
VIII. Bredbandsystem.
För pappersisolerade kablar bildar 60 000 p/s en
ungefärlig övre gräns för det utnyttningsbara
frekvensområdet. Vid högre frekvenser bli särskilt de dielektriska
förlusterna för stora. För att råda bot för detta har man
utfört kablar med luft som huvudsakligt
isolationsmedel. Oftast utföras dessa som koaxialkablar med en
koppartråd omgiven av en koaxiell, cylindrisk ledare
(fig. 20). En sådan kabel kan användas upp till flera
miljoner p/s. Den kan användas för samtidig överföring
av ca 200 telefonsamtal. I den härför erforderliga
bärfrekvensutrustningen bildar något av de förut beskrivna
mångkanaliga systemen, t. ex. 12-kanalsystemet,
grundstenen. Om man vill bygga ett system med 240 kanaler,
utgår man från tjugo 12-kanalsystem. De 12 kanalerna
från ett visst system tillföras en gruppmodulator (fig.
21), som flyttar upp kanalerna till lämplig plats i
frekvensspektrum. På så sätt radas alla tjugo 12-kanalsyste-
mens band upp bredvid varandra inom området 60 000—
1 020 000 p/s. Alla 240 kanalerna förstärkas i
gemensamma överdrag, som givetvis äro negativt återkopplade.
De måste i detta fall ligga ännu tätare än vid
12-kanalsystemet, nämligen på ca 16 km avstånd från varandra.
För kostnadsbegränsning utföras de flesta
överdragsstationerna ytterst enkelt, ev. i form av kabelbrunnar, och
fjärrövervakas från glesare, större stationer. Erforderlig
energi överföres i form av 50 p/s växelström på den
koncentriska kabeln själv. I händelse av fel på ett
överdrag, inkopplas automatiskt eller genom
fjärrmanövrering ett reservöverdrag i ifrågavarande station.
Ovanför telefonikanalerna k’an man även lägga en
bärfrekvenskanal för televisionsöverföring. Härför
behöves en bandbredd på ca 1 milj. p/s. Den högsta överförda
frekvensen blir alltså över 2 milj. p/s.
Televisionskanalen förstärks i särskilda överdrag.
AMOF
Efter American Tel. & Tel. Co.
Fig. 21. Principschema för ändutrustning för bredbandsystem.
