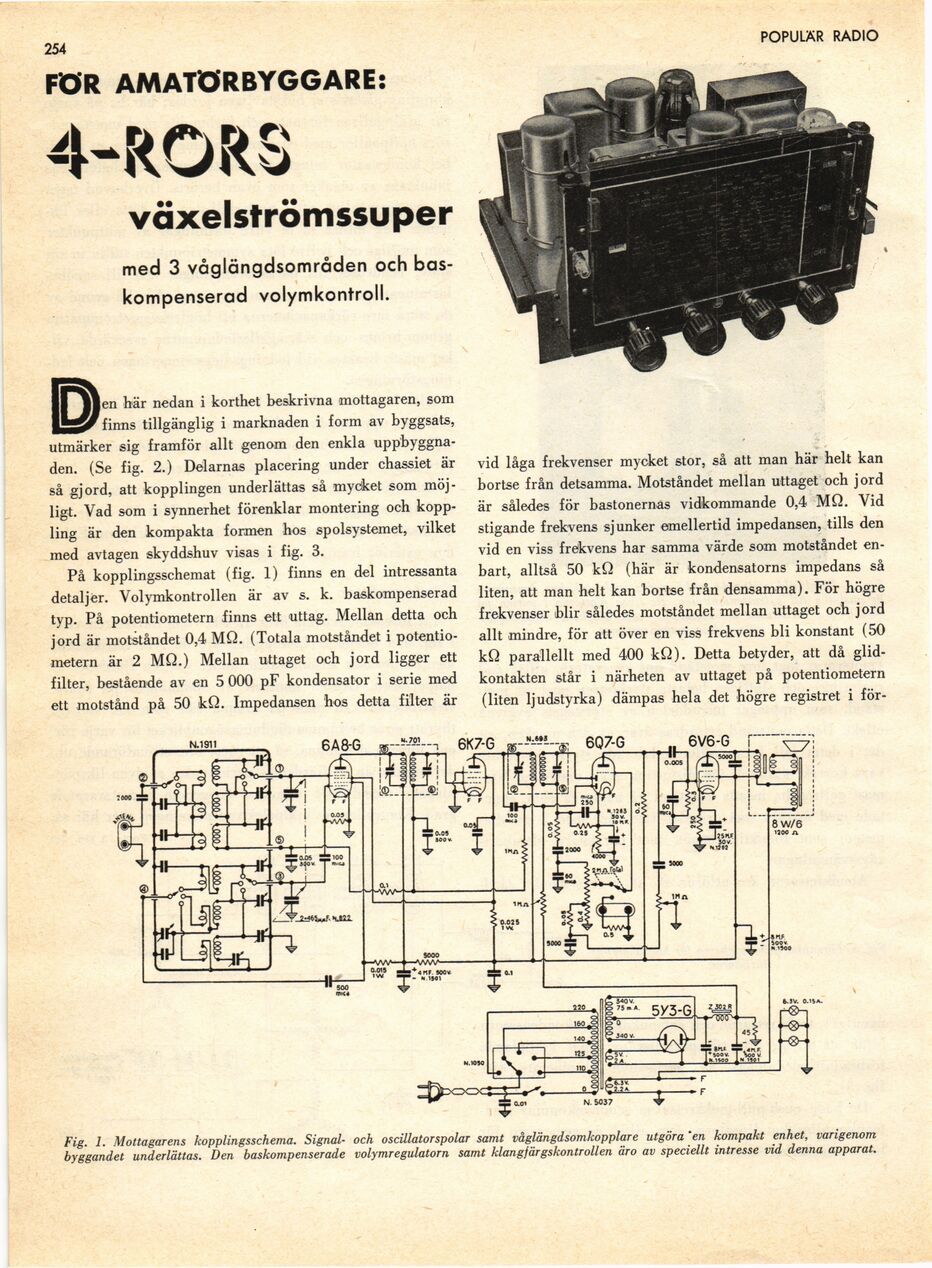

254
POPULÄR RADIO 254’
FOR AMATÖRBYGGARE:
4-ftORS
växelströmssuper
med 3 våglängdsområden och
bas-kompenserad volymkontroll.
en här nedan i korthet beskrivna mottagaren, som
finns tillgänglig i marknaden i form av byggsats,
utmärker sig framför allt genom den enkla
uppbyggnaden. (Se fig. 2.) Delarnas placering under chassiet är
så gjord, att kopplingen underlättas så mycket som
möjligt. Vad som i synnerhet förenklar montering och
koppling är den kompakta formen hos spolsystemet, vilket
med avtagen skyddshuv visas i fig. 3.
På kopplingsschemat (fig. 1) finns en del intressanta
detaljer. Volymkontrollen är av s. k. baskompenserad
typ. På potentiometern finns ett uttag. Mellan detta och
jord är motståndet 0,4 MQ. (Totala motståndet i
potentiometern är 2 MQ.) Mellan uttaget och jord ligger ett
filter, bestående av en 5 000 pF kondensator i serie med
ett motstånd på 50 kQ. Impedansen hos detta filter är
vid låga frekvenser mycket stor, så att man här helt kan
bortse från detsamma. Motståndet mellan uttaget och jord
är således för bastonernas vidkommande 0,4 MQ. Vid
stigande frekvens sjunker emellertid impedansen, tills den
vid en viss frdkvens har samma värde som motståndet
enbart, alltså 50 kQ (här är kondensatorns impedans så
liten, att man helt kan bortse från densamma). För högre
frekvenser blir således motståndet mellan uttaget och jord
allt mindre, för att över en viss frekvens bli konstant (50
kQ parallellt med 400 kQ). Detta betyder, att då
glidkontakten står i närheten av uttaget på potentiometern
(liten ljudstyrka) dämpas hela det högre registret i för-
Fig. 1. Mottagarens kopplingsschema. Signal- och oscillatorspolar samt våglängdsomkopplare utgöra ’en kompakt enhet, varigenom
byggandet underlättas. Den baskompenserade volymregulatorn samt klangfärgskontrollen äro av speciellt intresse vid denna apparat.
