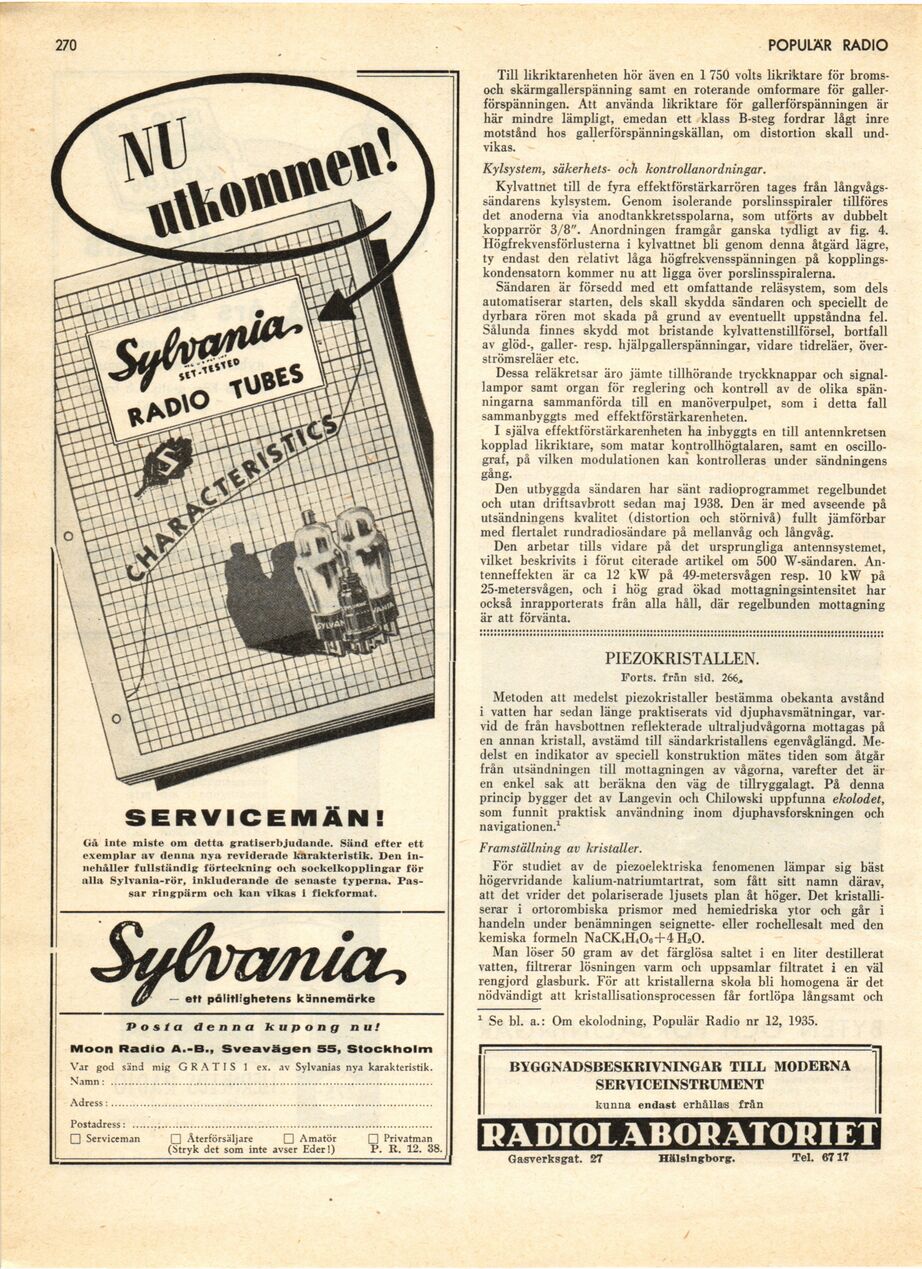

270
SERVICEMÄN!
Gà Inte miste om detta gratiserbjudande. Sand efter ett
exemplar av denna nya reviderade karakteristik. Den
innehåller fullständig förteckning och sockelkopplingar för
alla Sylvania-rör, inkluderande de senaste typerna.
Passar ringpärm och kan vikas i fickformat.
Posta denna kupong nu!
Moon Radio A.-B., Sveavägen 55, Stockholm
Var god sänd mig GRATIS 1 ex. .lv Sylvanias nya karakteristik.
Namn: ..........................................................................................
Adress...........................................................................................
Postadress: ......,,............................................................................
Q Serviceman □ Återförsäljare □ Amatör □ Privatman
(Stryk det som inte avser Eder!) P. R. 12. 38.
POPULÄR RADIO 270’
Till likriktarenheten hör även en 1 750 volts likriktare för
broms-och skärmgallerspänning samt en roterande omformare för
gallerförspänningen. Att använda likriktare för gallerförspänningen är
här mindre lämpligt, emedan ett klass B-steg fordrar lågt inre
motstånd hos gallerförspänningskällan, om distortion skall
undvikas.
Kylsystem, säkerhets- och kontrollanordningar.
Kylvattnet till de fyra effektförstärkarrören tages från
långvågs-sändarens kylsystem. Genom isolerande porslinsspiraler tillföres
det anoderna via anodtankkretsspolarna, som utförts av dubbelt
kopparrör 3/8". Anordningen framgår ganska tydligt av fig. 4.
Högfrekvensförlusterna i kylvattnet bli genom denna åtgärd lägre,
ty endast den relativt låga högfrekvensspänningen på
kopplings-kondensatorn kommer nu att ligga över porslinsspiralerna.
Sändaren är försedd med ett omfattande reläsystem, som dels
automatiserar starten, dels skall skydda sändaren och speciellt de
dyrbara rören mot skada på grund av eventuellt uppståndna fel.
Sålunda finnes skydd mot bristande kylvattenstillförsel, bortfall
av glöd-, galler- resp. hjälpgallerspänningar, vidare tidreläer,
över-strömsreläer etc.
Dessa reläkretsar äro jämte tillhörande tryckknappar och
signallampor samt organ för reglering och kontroll av de olika
spänningarna sammanförda till en manöverpulpet, som i detta fall
sammanbyggts med effektförstärkarenheten.
I själva effektförstärkarenheten ha inbyggts en till antennkretsen
kopplad likriktare, som matar kontrollhögtalaren, samt en
oscillograf, på vilken modulationen kan kontrolleras under sändningens
gång.
Den utbyggda sändaren har sänt radioprogrammet regelbundet
och utan driftsavbrott sedan maj 1938. Den är med avseende på
utsändningens kvalitet (distortion och störnivå) fullt jämförbar
med flertalet rundradiosändare på mellanvåg och långvåg.
Den arbetar tills vidare på det ursprungliga antennsystemet,
vilket beskrivits i förut citerade artikel om 500 W-sändaren.
Antenneffekten är ca 12 kW på 49-metersvågen resp. 10 kW på
25-metersvågen, och i hög grad ökad mottagningsintensitet har
också inrapporterats från alla håll, där regelbunden mottagning
är att förvänta.
PIEZOKRISTALLEN.
Forts, från sid. 266..
Metoden att medelst piezokristaller bestämma obekanta avstånd
i vatten har sedan länge praktiserats vid djuphavsmätningar,
varvid de från havsbottnen reflekterade ultraljudvågorna mottagas på
en annan kristall, avstämd till sändarkristallens egenvåglängd.
Medelst en indikator av speciell konstruktion mätes tiden som åtgår
från utsändningen till mottagningen av vågorna, varefter det är
en enkel sak att beräkna den väg de tillryggalagt. På denna
princip bygger det av Langevin och Chilowski uppfunna ekolodet,
som funnit praktisk användning inom djuphavsforskningen och
navigationen.1
Framställning av kristaller.
För studiet av de piezoelektriska fenomenen lämpar sig bäst
högervridande kalium-natriumtartrat, som fått sitt namn därav,
att det vrider det polariserade ljusets plan åt höger. Det
kristalliserar i ortorombiska prismor med hemiedriska ytor och går i
handeln under benämningen seignette- eller rochellesalt med den
kemiska formeln NaCKiHjOa+4 H20.
Man löser 50 gram av det färglösa saltet i en liter destillerat
vatten, filtrerar lösningen varm och uppsamlar filtratet i en väl
rengjord glasburk. För att kristallerna skola bli homogena är det
nödvändigt att kristallisationsprocessen får fortlöpa långsamt och
1 Se bl. a.: Om ekolodning, Populär Radio nr 12, 1935.
BYGGNADSBESKRIVNINGAR TILL MODERNA
SERVICEINSTRUMENT
kunna endast erhålla® från
RADIOLABORATORIET
Gasverksgat. 27 Hälsingborg. Tel. 6717
— ett pålitlighetens kännemärke
