arbeten på nettobredden, alltså hela
tabellbredden minus linjerna. Handsättaren
får sedan plocka in linjerna för hand. För
att man lättare skall kunna räkna om
linjerna och de ofta mycket smala
kolumnerna till monotypesystemet, har det
ut-getts en instäliningstabell för enbart
kvartpetiter. Denna tabell omfattar från
1 till 30 kvartpetiter medan den stora
in-ställningstabellen omfattar från 5 till 56
cicero. Om en tabell är relativt liten och
förekommer tillsammans med slättext,
sätts denna på hela spaltbredden dvs.
linjernas värde utfyllt med några typer i
början på varje rad. Dessa
markerings-typer plockar handsättaren därefter bort
och ersätter dem med linjer. Vid större
tabellarbeten kan tabulatorn med fördel
användas. Denna tabulator kan ställas in
för upp till tolv kolumner av varierande
bredd. När sättaren är klar med sista
kolumnen på en rad, återgår tabulatorn
automatiskt till bredden på nästa rads
första kolumn.
Även komplicerad matematik kan
sättas på Monotype. Därvid används
antingen 3- eller 4-radssystemet. Arbetet sätts
med korpus och gjuts på nonparell kägel.
Vanliga minus kan då användas som
bråkstreck. På det avbildade exemplet har
först de undre typerna slagits och
samtidigt raderats, dvs. genom att en
rader-tangent anslås på samma gång som en
typ ändras typen till lågutslutning men
bibehåller sitt enhetsvärde. Därefter slås
typerna på övre raden utan radering.
Typerna på undre raden sätts på samma
vis, men då skall de första typerna ej
raderas. Om text förekommer mellan
formlerna, som i detta exempel, måste
regietter slås ned mellan dessa rader, som
annars skulle rida på varandra.

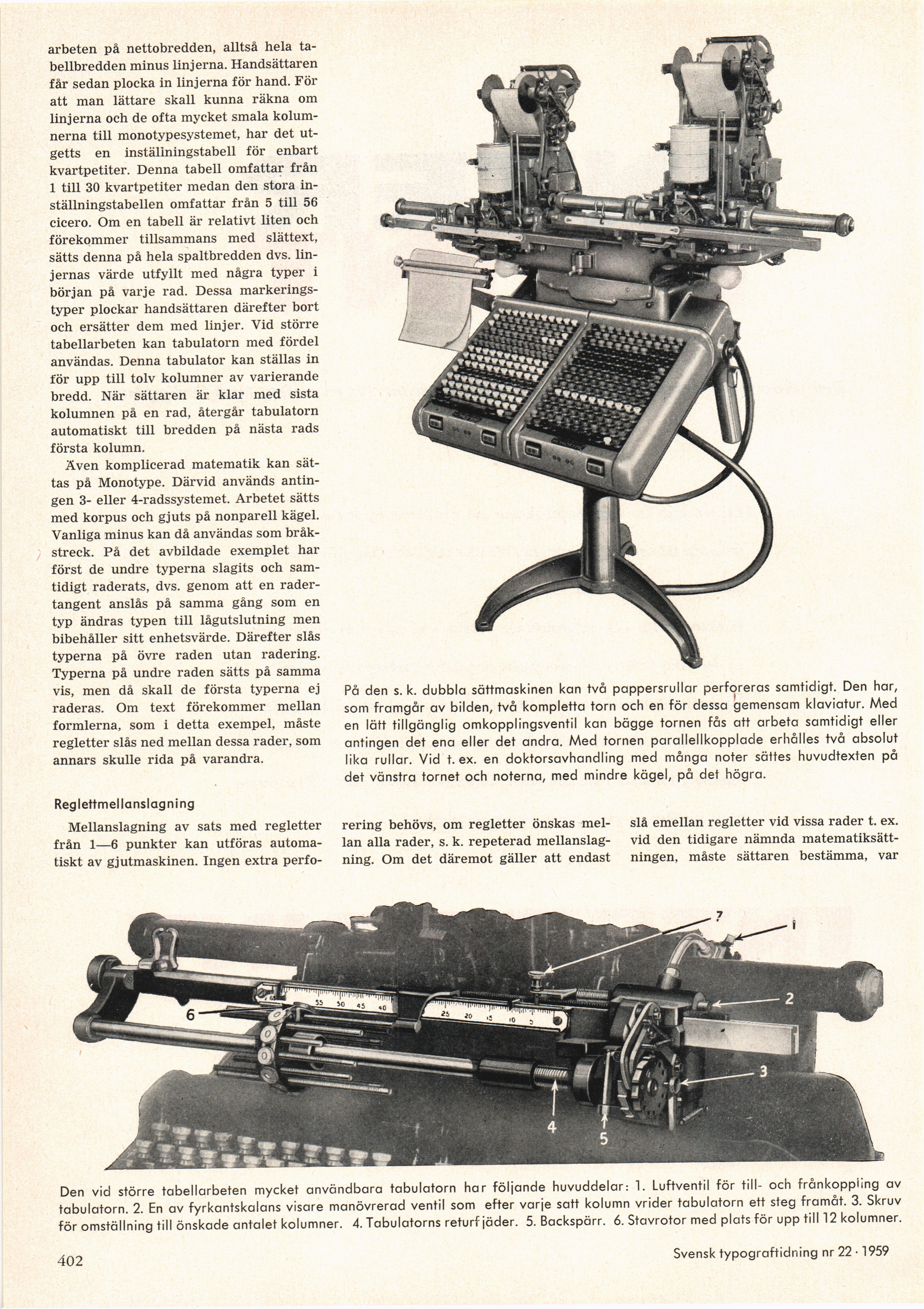

På den s. k. dubbla sättmaskinen kan två pappersrullar perforeras samtidigt. Den har,
som framgår av bilden, två kompletta torn och en för dessa gemensam klaviatur. Med
en lätt tillgänglig omkopplingsventil kan bägge tornen fås att arbeta samtidigt eller
antingen det ena eller det andra. Med tornen parallellkopplade erhålles två absolut
lika rullar. Vid t. ex. en doktorsavhandling med många noter sättes huvudtexten på
det vänstra tornet och noterna, med mindre kägel, på det högra.
Reg lettmellanslag ning
Mellanslagning av sats med regietter
från 1—6 punkter kan utföras
automatiskt av gjutmaskinen. Ingen extra
perfo
rering behövs, om regietter önskas
mellan alla rader, s. k. repeterad
mellanslagning. Om det däremot gäller att endast
slå emellan regietter vid vissa rader t. ex.
vid den tidigare nämnda
matematiksättningen, måste sättaren bestämma, var
Den vid större tabellarbeten mycket användbara tabulatorn har följande huvuddelar: 1. Luftventil för till- och frånkoppiing av
tabulatorn. 2. En av fyrkantskalans visare manövrerad ventil som efter varje satt kolumn vrider tabulatorn ett steg framåt. 3. Skruv
för omställning till önskade antalet kolumner. 4. Tabulatorns returfjäder. 5. Backspärr. 6. Stavrotor med plats för upp till 12 kolumner.
402
Svensk typograftidning nr 22 • 1959
