KULSPRUTA

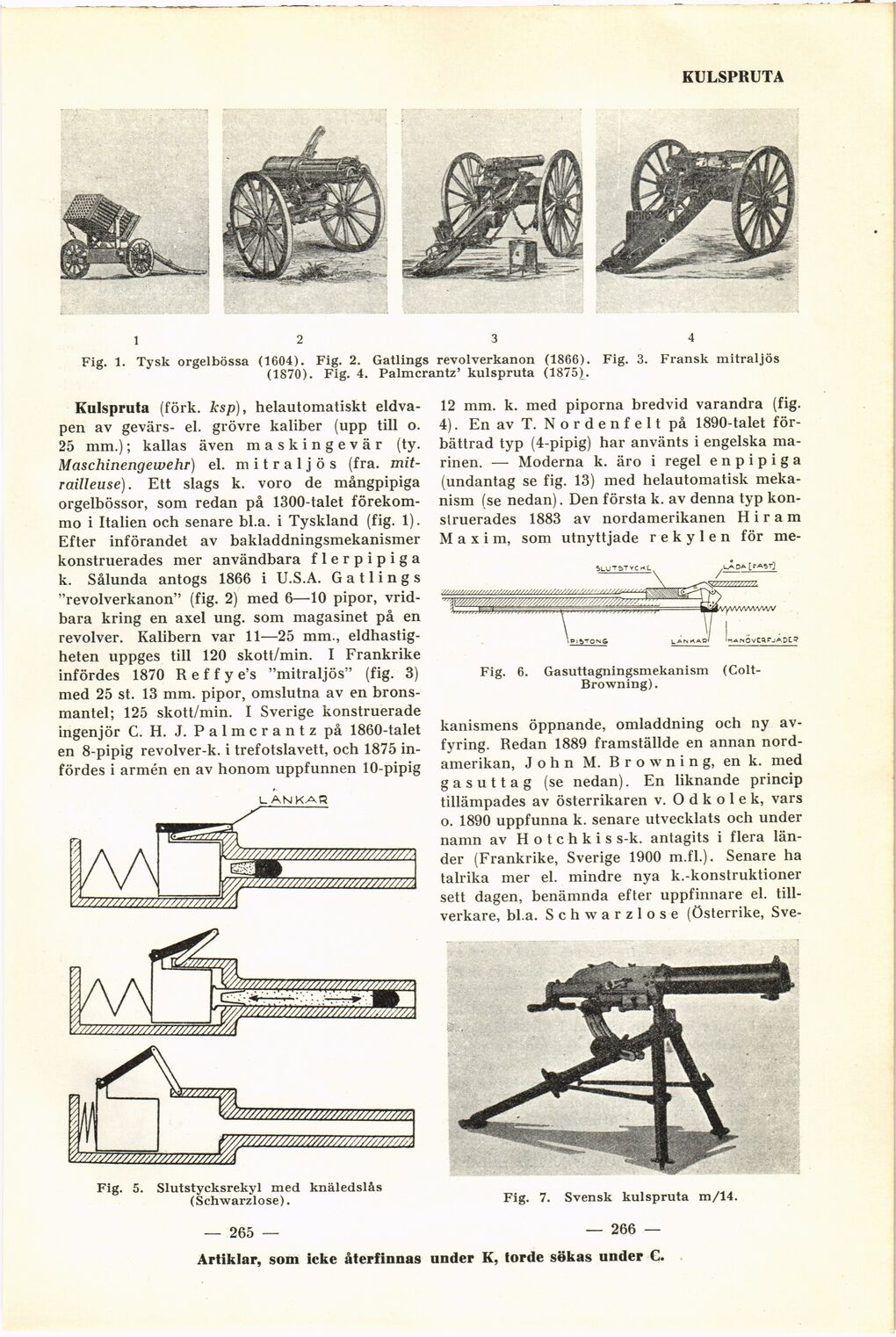

Fig. 1. Tysk orgelbössa (1604). Fig. 2. Gatlings revolverkanon (1866). Fig. 3. Fransk mitraljös
(1870). Fig. 4. Palmcrantz’ kulspruta (1875Ü
Kulspruta (förk. ksp), helautomatiskt
eldvapen av gevärs- el. grövre kaliber (upp till o.
25 mm.); kallas även maskingevär (ty.
Maschinengeivehr) el. mitraljös (fra.
mit-railleuse). Ett slags k. voro de mångpipiga
orgelbössor, som redan på 1300-talet
förekom-mo i Italien och senare bl.a. i Tyskland (fig. 1).
Efter införandet av bakladdningsmekanismer
konstruerades mer användbara f 1 e r p i p i g a
k. Sålunda antogs 1866 i U.S.A. Gatlings
”revolverkanon” (fig. 2) med 6—10 pipor,
vridbara kring en axel ung. som magasinet på en
revolver. Kalibern var 11—25 mm.,
eldhastigheten uppges till 120 skott/min. I Frankrike
infördes 1870 R e f f y e’s ”mitraljös” (fig. 3)
med 25 st. 13 mm. pipor, omslutna av en
bronsmantel; 125 skott/min. I Sverige konstruerade
ingenjör C. H. J. Palmcrantz på 1860-talet
en 8-pipig revolver-k. i trefotslavett, och 1875
infördes i armén en av honom uppfunnen 10-pipig
Fig. 5. Slutstycksrekyl med knäledslås
(Schwarzlose).
12 mm. k. med piporna bredvid varandra (fig.
4). En av T. Nordenfelt på 1890-talet
förbättrad typ (4-pipig) har använts i engelska
marinen. — Moderna k. äro i regel e n p i p i g a
(undantag se fig. 13) med helautomatisk
mekanism (se nedan). Den första k. av denna typ
konstruerades 1883 av nordamerikanen H i r a m
Maxim, som utnyttjade rekylen för me-
Fig. 6. Gasuttagningsmekanism
(Colt-Browning).
kanismens öppnande, omladdning och ny
av-fyring. Redan 1889 framställde en annan
nordamerikan, John M. B r o w n i n g, en k. med
gasuttag (se nedan). En liknande princip
tillämpades av österrikaren v. O d k o 1 e k, vars
o. 1890 uppfunna k. senare utvecklats och under
namn av Hotchkis s-k. antagits i flera
länder (Frankrike, Sverige 1900 m.fl.). Senare ha
talrika mer el. mindre nya k.-konstruktioner
sett dagen, benämnda efter uppfinnare el.
tillverkare, bl.a. Schwarzlose (Österrike, Sve-
Fig. 7. Svensk kulspruta m/14.
— 265 —
— 266 —
