1’18 TEKNISK TIDSKRIFT 8 febr. 1930

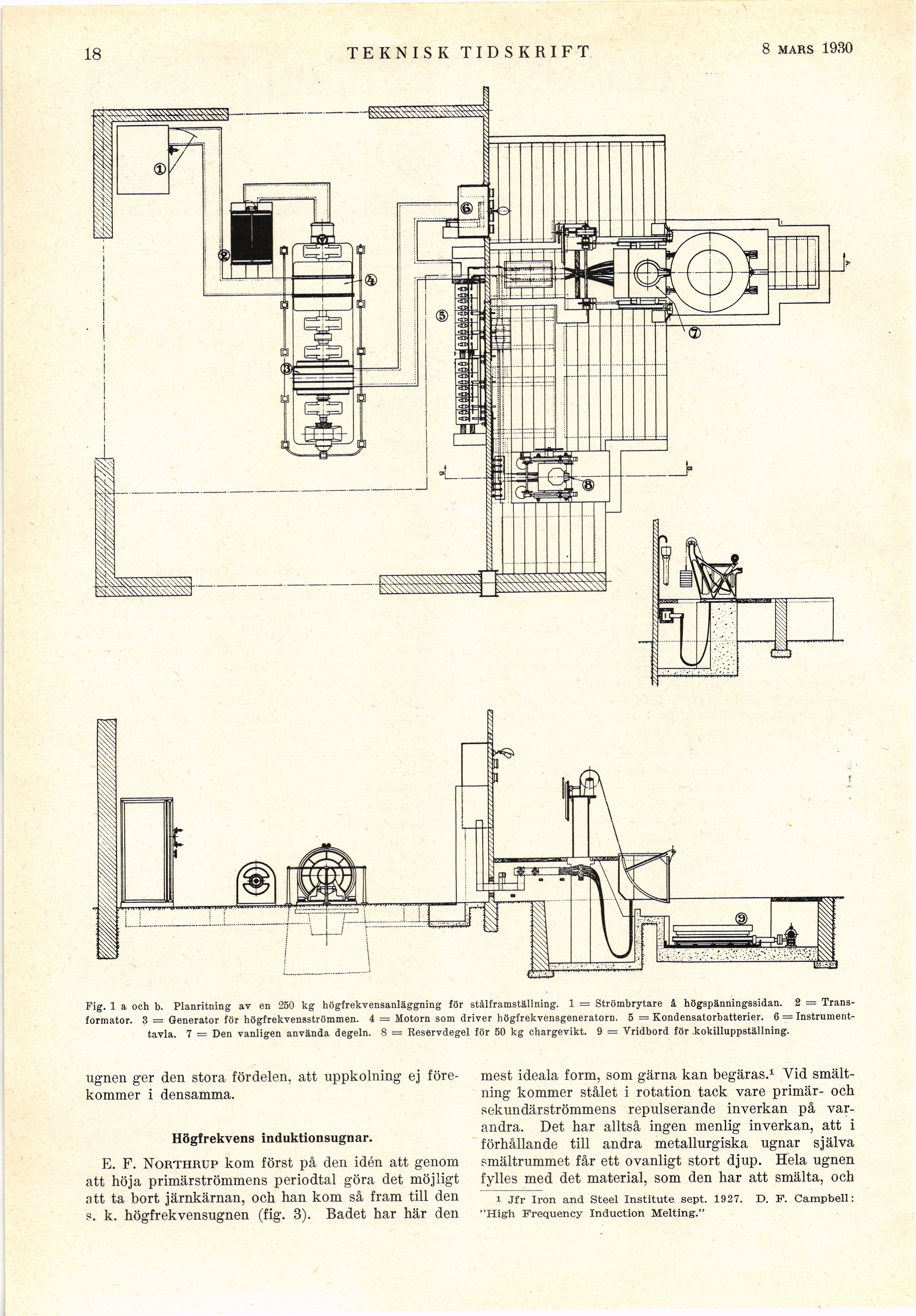

Fig. 1 a och b. Planritning av en 250 kg högfrekvensanläggning för stålframställning. 1 = Strömbrytare à högspänningssida^ 2 =
Transformator. 3 = Generator för högfrekvensströmmen. 4 = Motorn som driver högfrekvensgeneratorn. 5 = Kondensatorbatterier. 6 —
Instrumenttavla. 7 — Den vanligen använda degeln. 8 = Reservdegel för 50 kg chargevikt. 9 = Vridbord för .kokilluppställning.
ugnen ger den stora fördelen, att uppkolning ej
förekommer i densamma.
Högfrekvens induktionsugnar.
E. F. Northrup kom först på den idén att genom
att höja primärströmmens periodtal göra det möjligt
att ta bort järnkärnan, och han kom så fram till den
s. k. högfrekvensugnen (fig. 3). Badet har här den
mest ideala form, som gärna kan begäras.1 Vid
smältning kommer stålet i rotation tack vare primär- och
sekundärströmmens repulserande inverkan på
varandra. Det har alltså ingen menlig inverkan, att i
förhållande till andra metallurgiska ugnar själva
smältrummet får ett ovanligt stort djup. Hela ugnen
fylles med det material, som den har att smälta, och
1 Jfr I ron and Steel Institute sept. 1927. D. F. Campbell:
"High Frequency Induction Melting."
