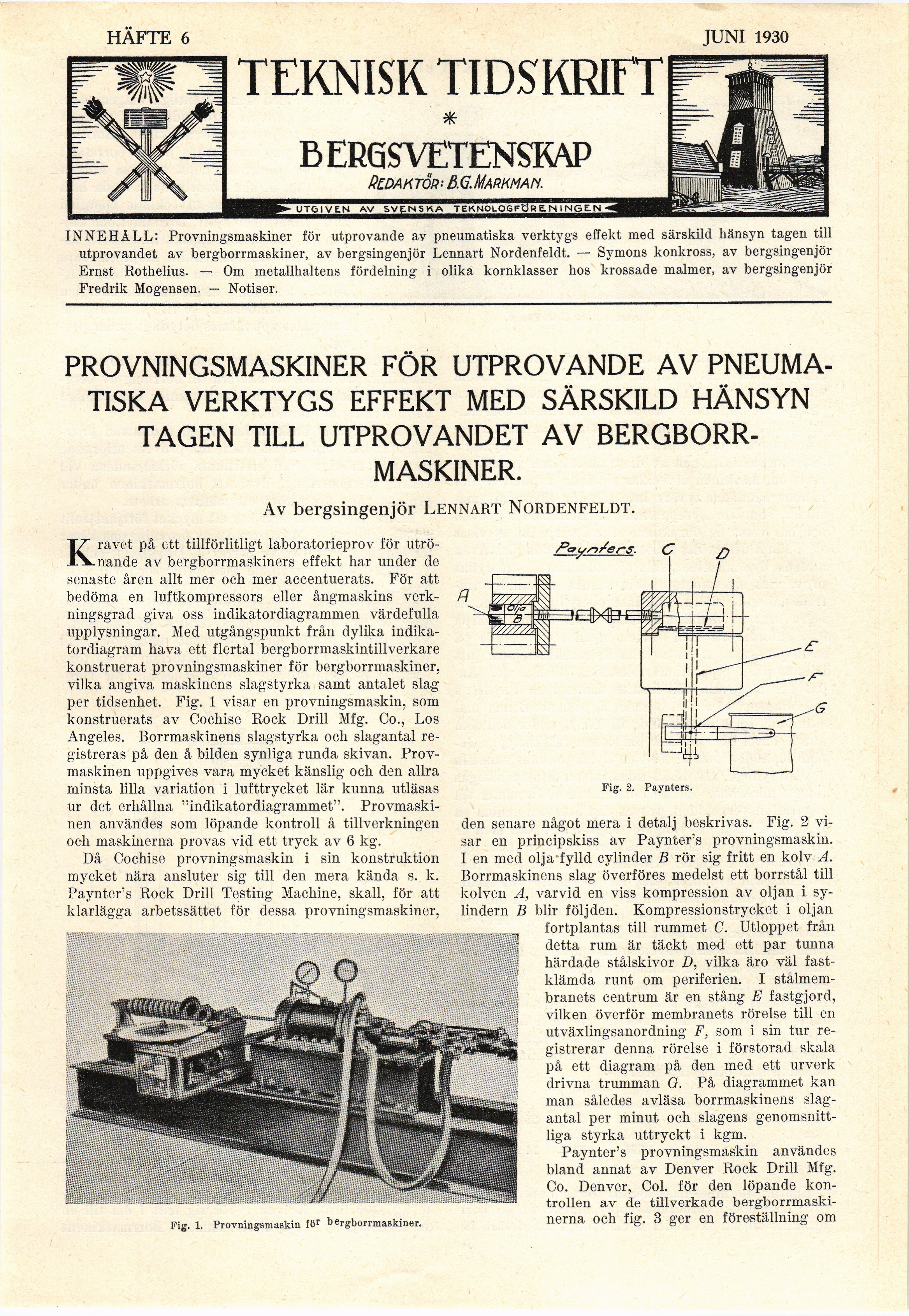

HÄFTE 6
JUNI 1930
TEKNISK TIDSKRIFT
BERGSVETENSKAP
Redaktör– B.G.Markmam.
INNEHÅLL: Provningsmaskiner för utprovande av pneumatiska verktygs effekt med särskild hänsyn tagen till
utprovandet av bergborrmaskiner, av bergsingenjör Lennart Nordenfeldt. — Symons konkross, av bergsingenjör
Ernst Rothelius. — Om metallhaltens fördelning i olika kornklasser hos krossade malmer, av bergsingenjör
Fredrik Mogensen. — Notiser.
PROVNINGSMASKINER FÖR UTPROVANDE AV
PNEUMATISKA VERKTYGS EFFEKT MED SÄRSKILD HÄNSYN
TAGEN TILL UTPROVANDET AV
BERGBORRMASKINER.
Av bergsingenjör Lennart Nordenfeldt.
Kravet på ett tillförlitligt laboratorieprov för
utrönande av bergborrmaskiners effekt har under de
senaste åren allt mer och mer accentuerats. För att
bedöma en luftkompressors eller ångmaskins
verkningsgrad giva oss indikatordiagrammen värdefulla
upplysningar. Med utgångspunkt från dylika
indikatordiagram hava ett flertal bergborrmaskintillverkare
konstruerat provningsmaskiner för bergborrmaskiner,
vilka angiva maskinens slagstyrka samt antalet slag
per tidsenhet. Fig. 1 visar en provningsmaskin, som
konstruerats av Cochise Röck Drill Mfg. Co., Los
Angeles. Borrmaskinens slagstyrka och slagantal
registreras på den å bilden synliga runda skivan.
Provmaskinen uppgives vara mycket känslig och den allra
minsta lilla variation i lufttrycket lär kunna utläsas
ur det erhållna "indikatordiagrammet".
Provmaskinen användes som löpande kontroll å tillverkningen
och maskinerna provas vid ett tryck av 6 kg.
Då Cochise provningsmaskin i sin konstruktion
mycket nära ansluter sig till den mera kända s. k.
Paynter’s Röck Drill Testing Machine, skall, för att
klarlägga arbetssättet för dessa provningsmaskiner,
Fig. 1. Provningsmaskin fö* bergborrmaskiner.
Fig. 2. Paynters.
den senare något mera i detalj beskrivas. Fig. 2
visar en principskiss av Paynter’s provningsmaskin.
I en med olja-fylld cylinder B rör sig fritt en kolv A.
Borrmaskinens slag överföres medelst ett borrstål till
kolven A, varvid en viss kompression av oljan i
sy-lindern B blir följden. Kompressionstrycket i oljan
fortplantas till rummet C. Utloppet från
detta rum är täckt med ett par tunna
härdade stålskivor D, vilka äro väl
fastklämda runt om periferien. I
stålmembranets centrum är en stång E fastgjord,
vilken överför membranets rörelse till en
utväxlingsanordning F, som i sin tur
registrerar denna rörelse i förstorad skala
på ett diagram på den med ett urverk
drivna trumman G. På diagrammet kan
man således avläsa borrmaskinens
slagantal per minut och slagens
genomsnittliga styrka uttryckt i kgm.
Paynter’s provningsmaskin användes
bland annat av Denver Röck Drill Mfg.
Co. Denver, Col. för den löpande
kontrollen av de tillverkade
bergborrmaskinerna och fig. 3 ger en föreställning om
