MEKANIK
93

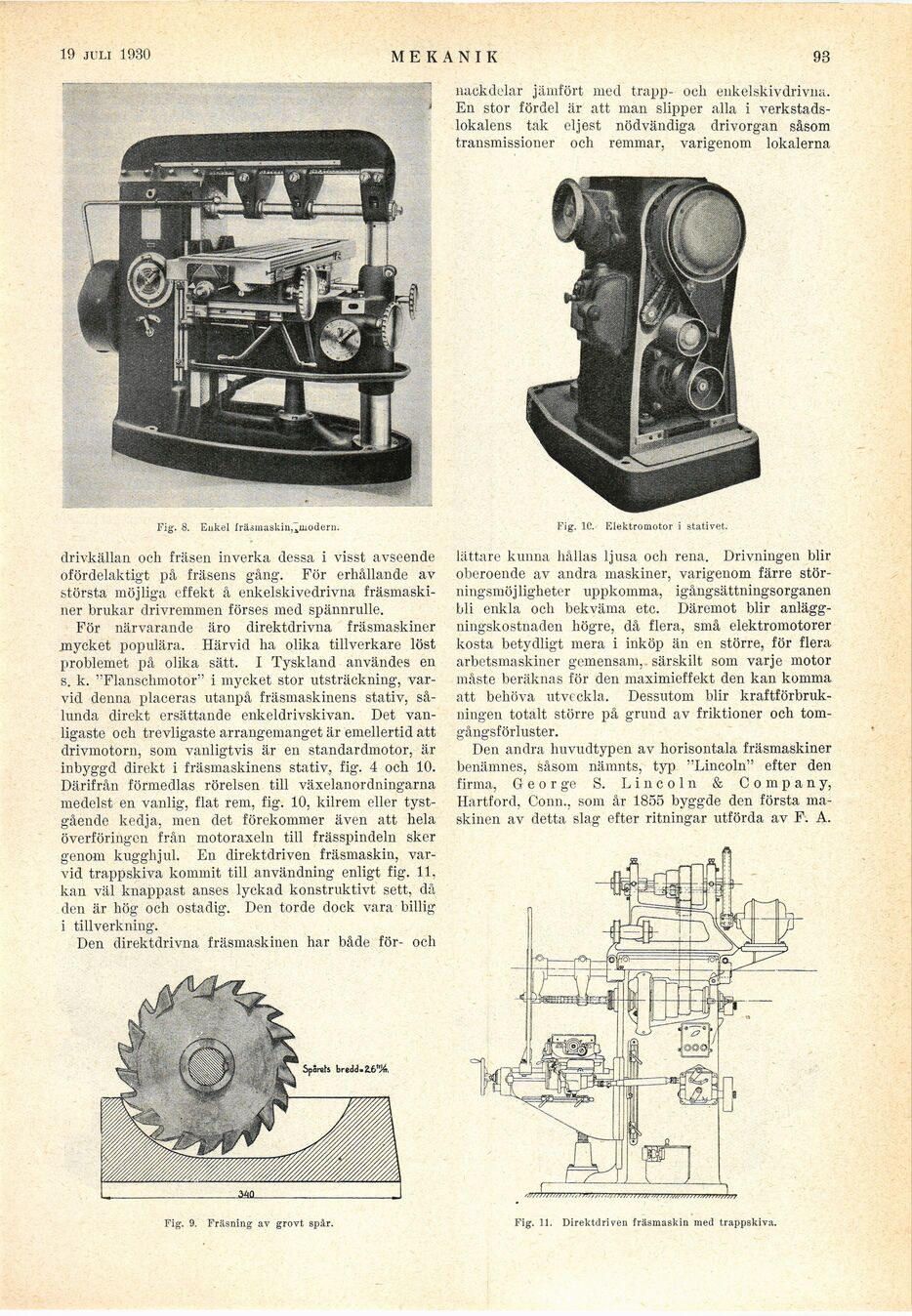

Fig. 8. Eukel fräsmaskin,4wodern.
drivkällan och fräsen inverka dessa i visst avseende
ofördelaktigt på frasens gång. För erhållande av
största möjliga effekt å enkelskivedrivna
fräsmaskiner brukar drivremmen förses med spännrulle.
För närvarande äro direktdrivna fräsmaskiner
mycket populära. Härvid ha olika tillverkare löst
problemet på olika sätt. I Tyskland användes en
s. k. "Flanschmotor" i mycket stor utsträckning,
varvid denna placeras utanpå fräsmaskinens stativ,
sålunda direkt ersättande enkeldrivskivan. Det
vanligaste och trevligaste arrangemanget är emellertid att
drivmotorn, som vanligtvis är en standardmotor, är
inbyggd direkt i fräsmaskinens stativ, fig. 4 och 10.
Därifrån förmedlas rörelsen till växelanordningarna
medelst en vanlig, flat rem, fig. 10, kilrem eller
tyst-gående kedja, men det förekommer även att hela
överföringen från motoraxeln till frässpindeln sker
genom kugghjul. En direktdriven fräsmaskin,
varvid trappskiva kommit till användning enligt fig. 11,
kan väl knappast anses lyckad konstruktivt sett, då
den är hög och ostadig. Den torde dock vara billig
i tillverkning.
Den direktdrivna fräsmaskinen har både för- och
Fig. 9. Fräsning av grovt spår.
Fig. 11. Direktdriven fräsmaskin med trappskiva.
nackdelar jämfört med trapp- ocli enkelskivdriviia.
En stor fördel är att man slipper alla i
verkstadslokalens tak eljest nödvändiga drivorgan såsom
transmissioner och remmar, varigenom lokalerna
lättare kunna hållas ljusa och rena. Drivningen blir
oberoende av andra maskiner, varigenom färre
störningsmöjligheter uppkomma, igångsättningsorganen
bli enkla och bekväma etc. Däremot blir
anläggningskostnaden högre, då flera, små elektromotorer
kosta betydligt mera i inköp än en större, för flera
arbetsmaskiner gemensam,. särskilt som varje motor
måste beräknas för den maximieffekt den kan komma
att behöva utveckla. Dessutom blir
kraftförbrukningen totalt större på grund av friktioner och
tom-gångsförluster.
Den andra huvudtypen av horisontala fräsmaskiner
benämnes, såsom nämnts, typ "Lincoln" efter den
firma, G e o r ge S. Lincoln & Company,
Hartford, Conn., som år 1855 byggde den första
maskinen av detta slag efter ritningar utförda av F. A.
Fig. 1C. Elektromotor i stativet.
