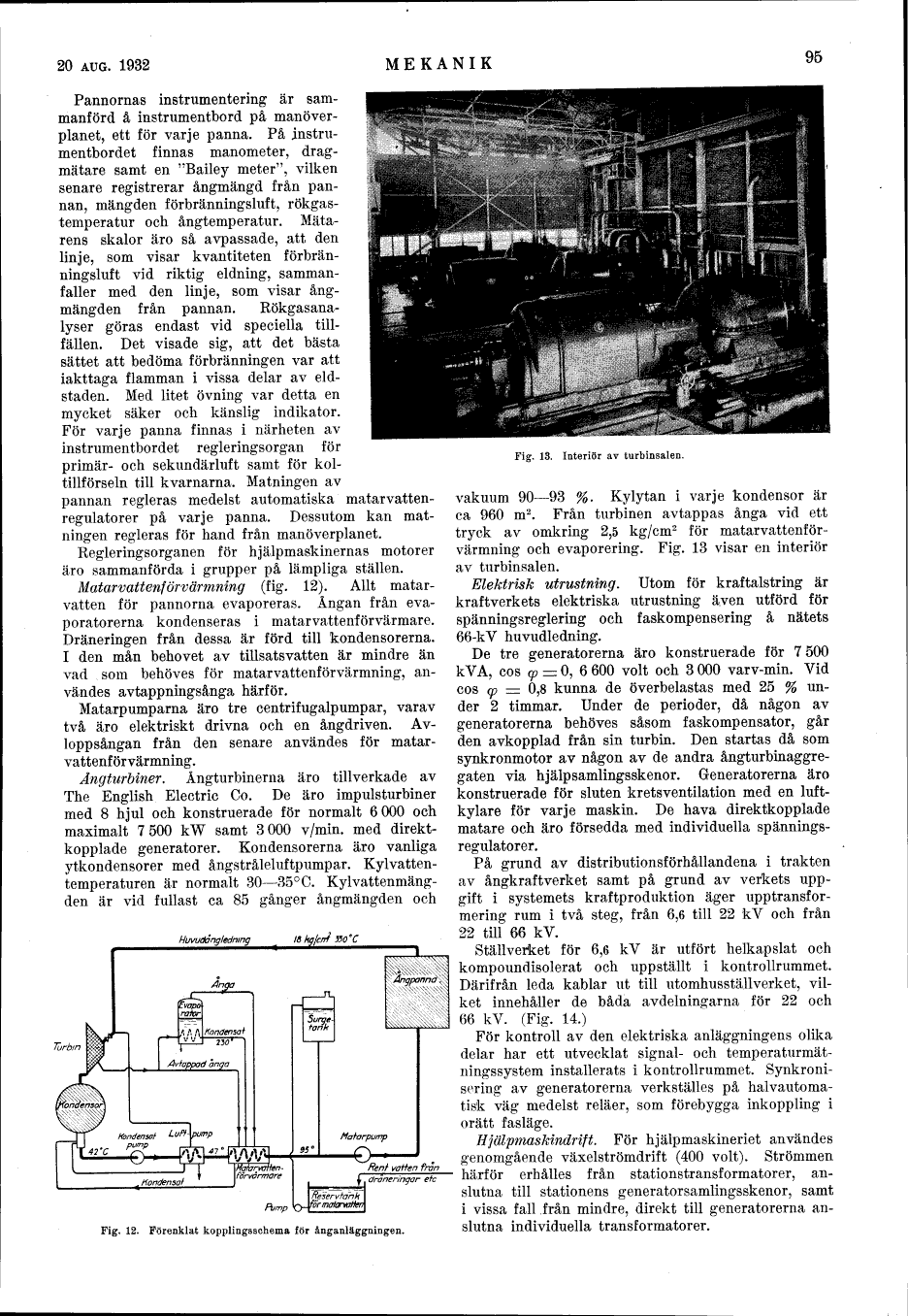

20 AUG. 1932
MEKANIK
95
Pannornas instrumentering är
sammanförd å instrumentbord på
manöverplanet, ett för varje panna. På
instrumentbordet finnas manometer,
dragmätare samt en "Bailey meter", vilken
senare registrerar ångmängd från
pannan, mängden förbränningsluft,
rökgastemperatur och ångtemperatur.
Mätarens skalor äro så avpassade, att den
linje, som visar kvantiteten
förbränningsluft vid riktig eldning,
sammanfaller med den linje, som visar ångmängden från pannan.
Rökgasanalyser göras endast vid speciella
tillfällen. Det visade sig, att det bästa
sättet att bedöma förbränningen var att
iakttaga flamman i vissa delar av
eldstaden. Med litet övning var detta en
mycket säker och känslig indikator.
För varje panna finnas i närheten av
instrumentbordet regleringsorgan för
primär- och sekundärluft samt för
koltillförseln till kvarnarna. Matningen av
pannan regleras medelst automatiska matarvattenregulatorer på varje panna. Dessutom kan
matningen regleras för hand från manöverplanet.
Regleringsorganen för hjälpmaskinernas motorer
äro sammanförda i grupper på lämpliga ställen.
Matarvattenförvärmning (fig. 12). Allt
matarvatten för pannorna evaporeras. Ångan från evaporatorerna kondenseras i matarvattenförvärmare.
Dräneringen från dessa är förd till kondensorerna.
I den mån behovet av tillsatsvatten är mindre än
vad som behöves för matarvattenförvärmning,
användes avtappningsånga härför.
Matarpumparna äro tre centrifugalpumpar, varav
två äro elektriskt drivna och en ångdriven. Avloppsångan från den senare användes för
matarvattenförvärmning.
Ångturbiner. Ångturbinerna äro tillverkade av
The English Electric Co. De äro impulsturbiner
med 8 hjul och konstruerade för normalt 6 000 och
maximalt 7 500 kW samt 3 000 v/min, med direktkopplade generatorer. Kondensorerna äro vanliga
ytkondensorer med ångstråleluftpumpar.
Kylvattentemperaturen är normalt 30-35°C.
Kylvattenmängden är vid fullast ca 85 gånger ångmängden och
Huvudångledning
18 kg/cm2 350 C
Turbin
Matarpump
Rent vatten från
dräneringar etc
Fig. 12. Förenklat kopplingsschema för ånganläggningen.
Fig. 13. Interiör av turbinsalen.
vakuum 90-93 %. Kylytan i varje kondensor är
ca 960 m2. Från turbinen avtappas ånga vid ett
tryck av omkring 2,5 kg/cm2 för
matarvattenförvärmning och evaporering. Fig. 13 visar en interiör
av turbinsalen.
Elektrisk utrustning. Utom för kraftalstring är
kraftverkets elektriska utrustning även utförd för
spänningsreglering och faskompensering å nätets
66-kV huvudledning.
De tre generatorerna äro konstruerade för 7 500
kVA, cos cp = O, 6 600 volt och 3 000 varv-min. Vid
cos cp - 0,8 kunna de överbelastas med 25 %
under 2 timmar. Under de perioder, då någon av
generatorerna behöves såsom faskompensator, går
den avkopplad från sin turbin. Den startas då som
synkronmotor av någon av de andra ångturbinaggregaten via hjälpsamlingsskenor. Generatorerna äro
konstruerade för sluten kretsventilation med en
luftkylare för varje maskin. De hava direktkopplade
matare och äro försedda med individuella
spänningsregulatorer.
På grund av distributionsförhållandena i trakten
av ångkraftverket samt på grund av verkets
uppgift i systemets kraftproduktion äger upptransformering rum i två steg, från 6,6 till 22 kV och från
22 till 66 kV.
Ställverket för 6,6 kV är utfört helkapslat och
kompoundisolerat och uppställt i kontrollrummet.
Därifrån leda kablar ut till utomhusställverket,
vilket innehåller de båda avdelningarna för 22 och
66 kV. (Fig. 14.)
För kontroll av den elektriska anläggningens olika
delar har ett utvecklat signal- och temperaturmätningssystem installerats i kontrollrummet.
Synkronisering av generatorerna verkställes på halvautomatisk väg medelst reläer, som förebygga inkoppling i
orätt fasläge.
Hjälpmaskindrift. För hjälpmaskineriet användes
genomgående växelströmdrift (400 volt). Strömmen
härför erhålles från stationstransformatorer,
anslutna till stationens generatorsamlingsskenor, samt
i vissa fall från mindre, direkt till generatorerna
anslutna individuella transformatorer.
