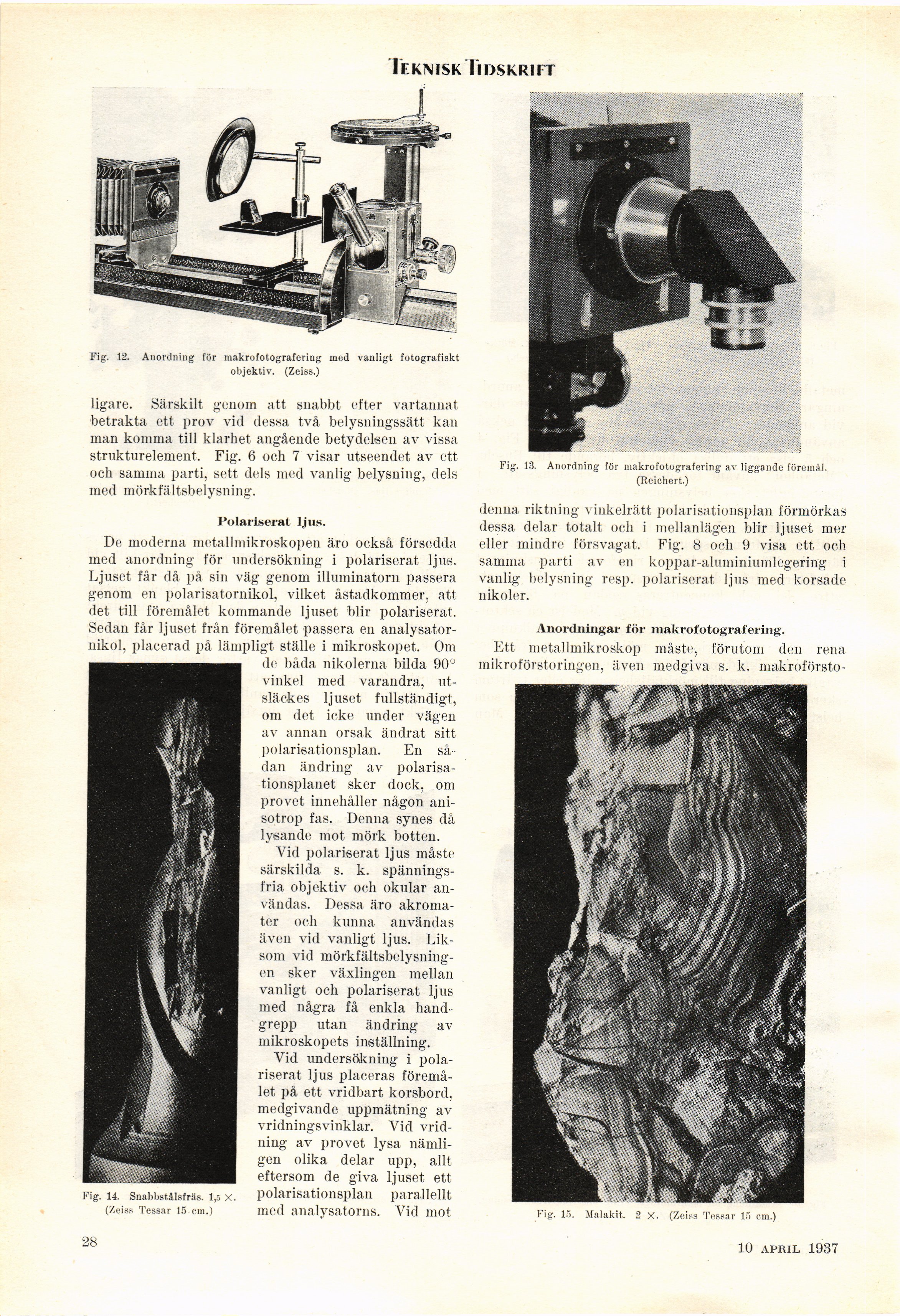

Tekmsk Tidskrift
Fig. 12. Anordning för makrofotografering med vanligt fotografiskt
objektiv. (Zeiss.)
ligare. Särskilt genom att snabbt efter vartannat
betrakta ett prov vid dessa två belysningssätt kan
man komma till klarhet angående betydelsen av vissa
strukturelement. Fig. 6 och 7 visar utseendet av ett
och samma parti, sett dels med vanlig belysning, dels
med mörkfältsbelysning.
Fig. 13. Anordning för makrofotografering av liggande föremål.
(Reichert.)
denna riktning vinkelrätt polarisationsplan förmörkas
dessa delar totalt och i mellanlägen blir ljuset mer
eller mindre försvagat. Fig. 8 och ü visa ett och
samma parti av en koppar-aluminiunilegering i
vanlig belysning resp. polariserat ljus med korsade
nikoler.
Anordningar för makrofotografering.
Ett metallmikroskop måste, förutom den rena
mikroförstoringen, även medgiva s. k. makroförsto-
Fig. 15. Malakit. 2 X. (Zeiss Tessar 15 cm.)
28 10 aphil 1937
Polariserat ljus.
De moderna metallniikroskopen äro också försedda
med anordning för undersökning i polariserat ljus.
Ljuset får då på sin väg genom illuminatorn passera
genom en polarisatornikol, vilket åstadkommer, att
det till föremålet kommande ljuset blir polariserat.
Sedan får ljuset från föremålet passera en
analysator-nikol, placerad på lämpligt ställe i mikroskopet. Om
- de båda nikolerna bilda 90°
vinkel med varandra,
utsläckes ljuset fullständigt,
om det icke under vägen
av annan orsak ändrat sitt
polarisationsplan. En så
dan ändring av
polarisationsplanet sker dock, om
provet innehåller någon
ani-sotrop fas. Denna synes då
lysande mot mörk botten.
Vid polariserat ljus måste
särskilda s. k.
spännings-fria objektiv och okular
användas. Dessa äro
akroma-ter och kunna användas
även vid vanligt ljus.
Liksom vid
mörkfältsbelysning-en sker växlingen mellan
vanligt och polariserat ljus
med några få enkla
handgrepp utan ändring av
mikroskopets inställning.
Vid undersökning i
polariserat ljus placeras
föremålet på ett vridbart korsbord,
medgivande uppmätning av
vridningsvinkeln Vid
vridning av provet lysa
nämligen olika delar upp, allt
eftersom de giva ljuset ett
polarisationsplan parallellt
med analysatorns. Vid mot
Fig. 14. Snabbstålsfräs. l,r, x.
(Zeiss Tessar 15 cm.)
