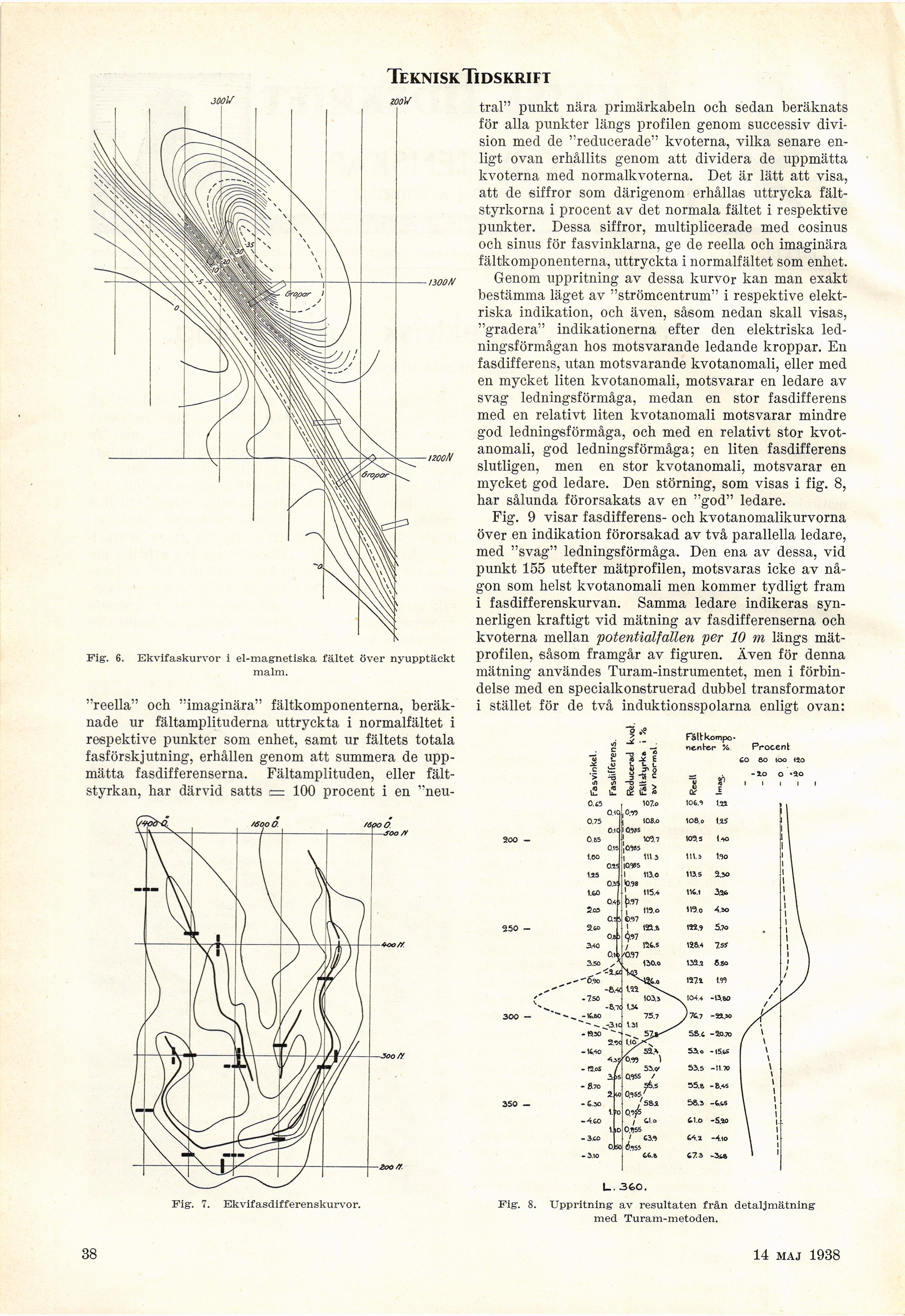

Fig. 6. Ekvifaskurvor i el-magnetiska fältet över nyupptäckt
malm.
"reella" och "imaginära" fältkomponenterna,
beräknade ur fältamplituderna uttryckta i normalfältet i
respektive punkter som enhet, samt ur fältets totala
fasförskjutning, erhållen genom att summera de
uppmätta fasdifferenserna. Fältamplituden, eller
fältstyrkan, har därvid satts e= 100 procent i en "neu-
tral" punkt nära primärkabeln och sedan beräknats
för alla punkter längs profilen genom successiv
division med de "reducerade" kvoterna, vilka senare
enligt ovan erhållits genom att dividera de uppmätta
kvoterna med normalkvoterna. Det är lätt att visa,
att de siffror som därigenom erhållas uttrycka
fält-styrkorna i procent av det normala fältet i respektive
punkter. Dessa siffror, multiplicerade med cosinus
och sinus för fasvinklarna, ge de reella och imaginära
fältkomponenterna, uttryckta i normalfältet som enhet.
Genom uppritning av dessa kurvor kan man exakt
bestämma läget av "strömcentrum" i respektive
elektriska indikation, och även, såsom nedan skall visas,
"gradera" indikationerna efter den elektriska
ledningsförmågan hos motsvarande ledande kroppar. En
fasdifferens, utan motsvarande kvotanomali, eller med
en mycket liten kvotanomali, motsvarar en ledare av
svag ledningsförmåga, medan en stor fasdifferens
med en relativt liten kvotanomali motsvarar mindre
god ledningsförmåga, och med en relativt stor
kvotanomali, god ledningsförmåga; en liten fasdifferens
slutligen, men en stor kvotanomali, motsvarar en
mycket god ledare. Den störning, som visas i fig. 8,
har sålunda förorsakats av en "god" ledare.
Fig. 9 visar fasdifferens- och kvotanomalikurvorna
över en indikation förorsakad av två parallella ledare,
med "svag" ledningsförmåga. Den ena av dessa, vid
punkt 155 utefter matprofilen, motsvaras icke av
någon som helst kvotanomali men kommer tydligt fram
i fasdifferenskurvan. Samma ledare indikeras
synnerligen kraftigt vid mätning av fasdifferenserna och
kvoterna mellan -potentialfallen per 10 m längs
matprofilen, såsom framgår av figuren. Även för denna
mätning användes Turam-instrumentet, men i
förbindelse med en specialkonstruerad dubbel transformator
i stället för de två induktionsspolarna enligt ovan:
o
Faltkompo-
nent-sr % Procent
60 eo 100 120
Fig. 7. Ekvifasdifferenskurvor.
Fig. 8.
1_. 3fcO.
Uppritning av resultaten från detaljmätning
med Turam-metoden.
