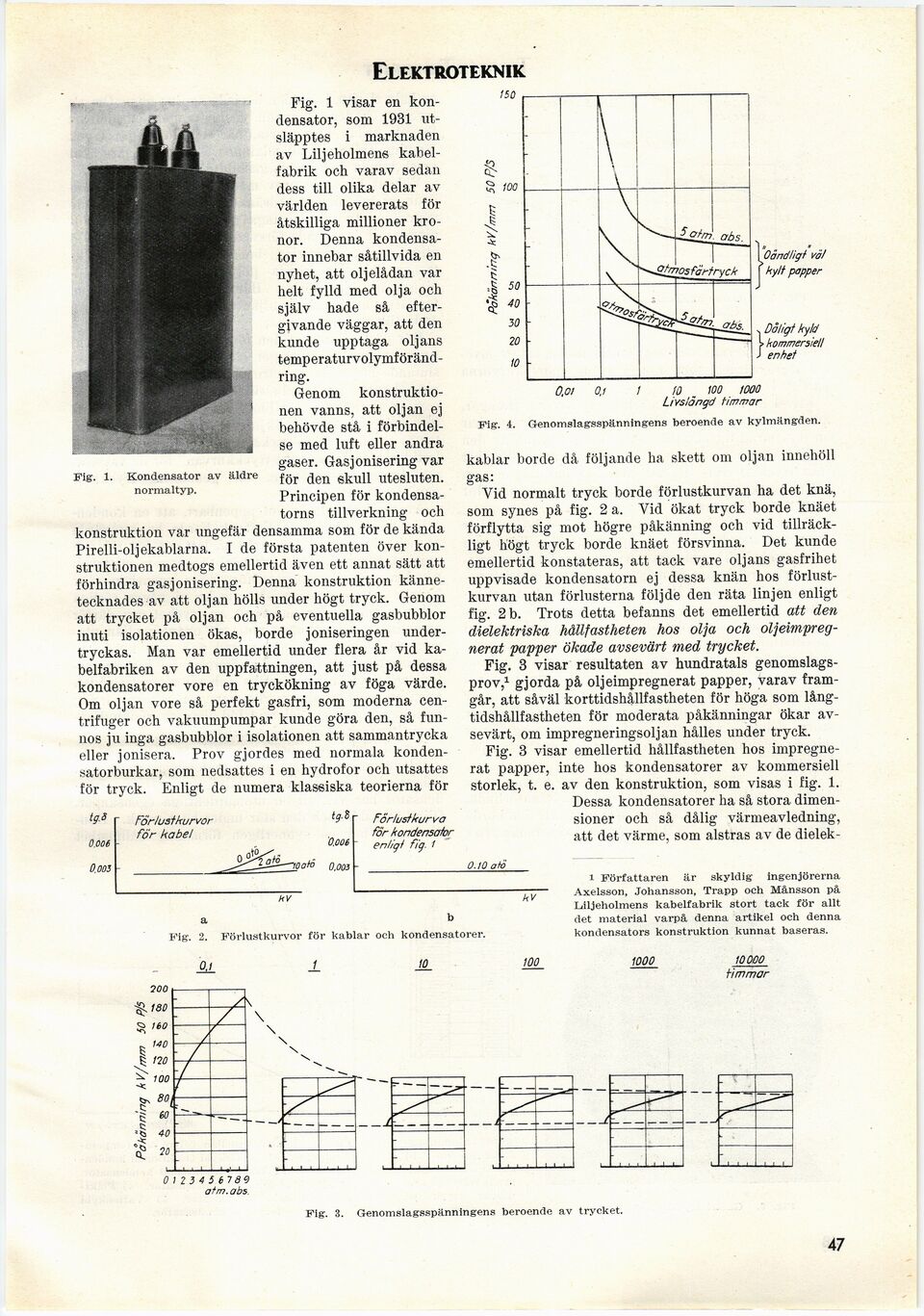

Elektroteknik
Fig. 1 visar en
kondensator, som 1931
utsläpptes i marknaden
av Liljeholmens
kabelfabrik och varav sedan
dess till olika delar av
världen levererats för
åtskilliga millioner
kronor. Denna
kondensator innebar såtillvida en
nyhet, att oljelådan var
helt fylld med olja och
själv hade så
eftergivande väggar, att den
kunde upptaga oljans [-temperaturvolymförändring.-]
{+temperaturvolymföränd-
ring.+}
Genom
konstruktionen vanns, att oljan ej
behövde stå i
förbindelse med luft eller andra
gaser. Gas jonisering var
för den skull utesluten.
Principen för
kondensatorns tillverkning och
konstruktion var ungefär densamma som för de kända
Pirelli-oljekablarna. I de första patenten över
konstruktionen medtogs emellertid även ett annat sätt att
förhindra gas jonisering. Denna konstruktion
kännetecknades av att oljan hölls under högt tryck. Genom
att trycket på oljan och på eventuella gasbubblor
inuti isolationen ökas, borde joniseringen
undertryckas. Man var emellertid under flera år vid
kabelfabriken av den uppfattningen, att just på dessa
kondensatorer vore en tryckökning av föga värde.
Om oljan vore så perfekt gasfri, som moderna
cen-trifuger och vakuumpumpar kunde göra den, så
funnos ju inga gasbubblor i isolationen att sammantrycka
eller jonisera. Prov gjordes med normala
konden-satorburkar, som nedsattes i en hydrofor och utsattes
för tryck. Enligt de numera klassiska teorierna för
Fig. i.
Kondensator av äldre
normaltyp.
tg.S
0.OO6
0.00}
Förlustkurvor
för kabel
tg.S
0.006
150
100
I
-t
I
2&osfär†ryck
[ Oändligt vä./
f kylt papper
Dåligt kyld
t kommers iell
J enhet
Fig. 4.
fO 100 1000
Livslängd timmar
Genomslagsspänningens beroende av kylmängden.
Förlustkurva
får kondensotor
enlig i fig. 1
kablar borde då följande ha skett om oljan innehöll
gas:
Vid normalt tryck borde förlustkurvan ha det knä,
som synes på fig. 2 a. Vid ökat tryck borde knäet
förflytta sig mot högre påkänning och vid
tillräckligt högt tryck borde knäet försvinna. Det kunde
emellertid konstateras, att tack vare oljans gasfrihet
uppvisade kondensatorn ej dessa knän hos
förlustkurvan utan förlusterna följde den räta linjen enligt
fig. 2 b. Trots detta befanns det emellertid att den
dielektriska hållfastheten hos olja och
oljeimpreg-nerat papper ökade avsevärt med trycket.
Fig. 3 visar resultaten av hundratals
genomslagsprov,1 gjorda på oljeimpregnerat papper, varav
framgår, att såväl korttidshållfastheten för höga som
långtidshållfastheten för moderata påkänningar ökar
avsevärt, om impregneringsoljan hålles under tryck.
Fig. 3 visar emellertid hållfastheten hos
impregnerat papper, inte hos kondensatorer av kommersiell
storlek, t. e. av den konstruktion, som visas i fig. 1.
Dessa kondensatorer ha så stora
dimensioner och så dålig värmeavledning,
att det värme, som alstras av de dielek-
0.10 atö
kV
Fig. 2. Förlustkurvor för kablar och kondensatorer.
i Författaren är skyldig ingenjörerna
Axelsson, Johansson, Trapp och Månsson på
Liljeholmens kabelfabrik stort tack för allt
det material varpå denna artikel och denna
kondensators konstruktion kunnat baseras.
0.1
10
100
1000
.r
200
180
160
140
no
100
80
60
t
C;
= 40
£
20
0 113 4 5 6189
atm. abs.
Fig. 3. Genomslagsspänningens beroende av trycket.
47
