Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

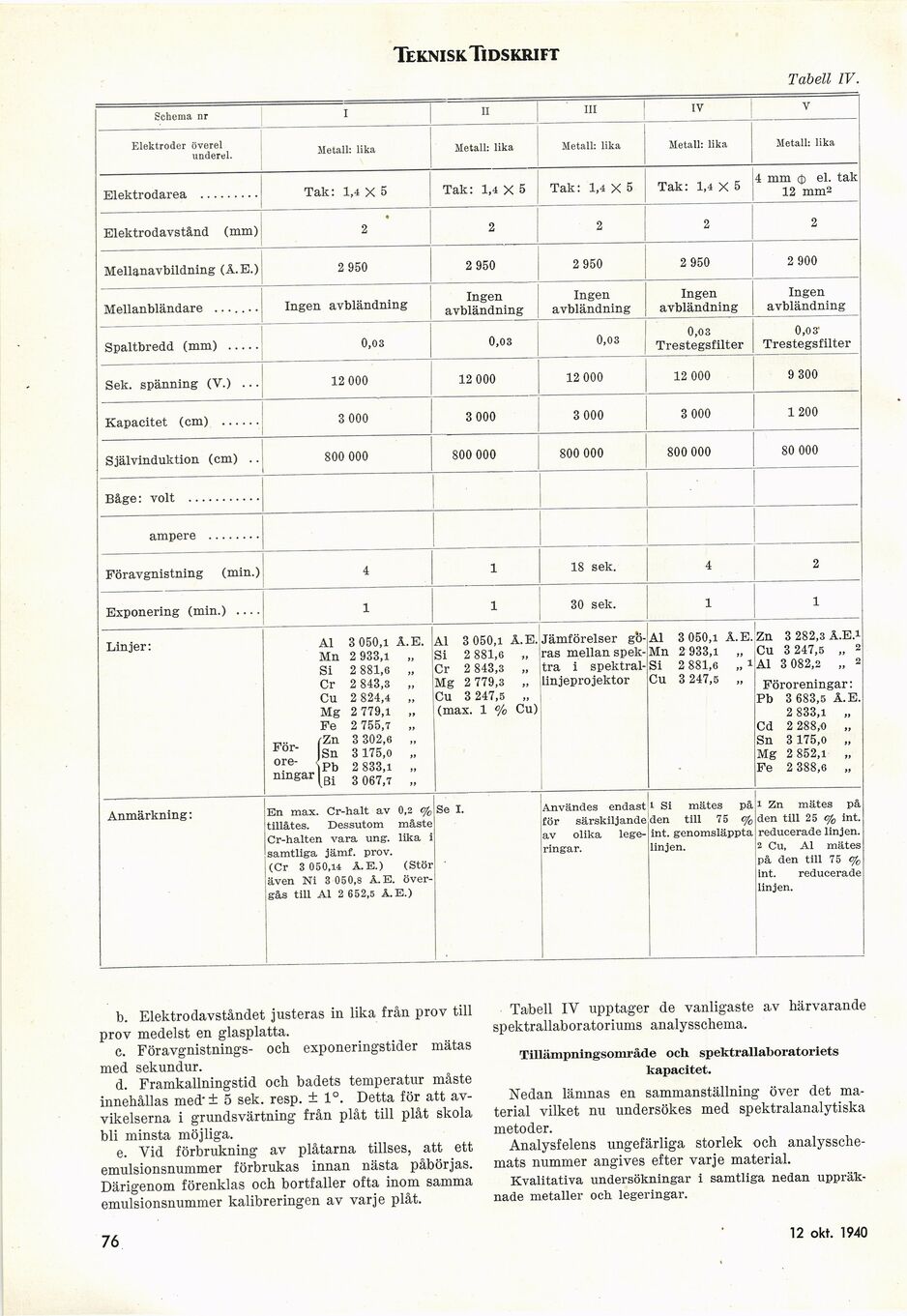

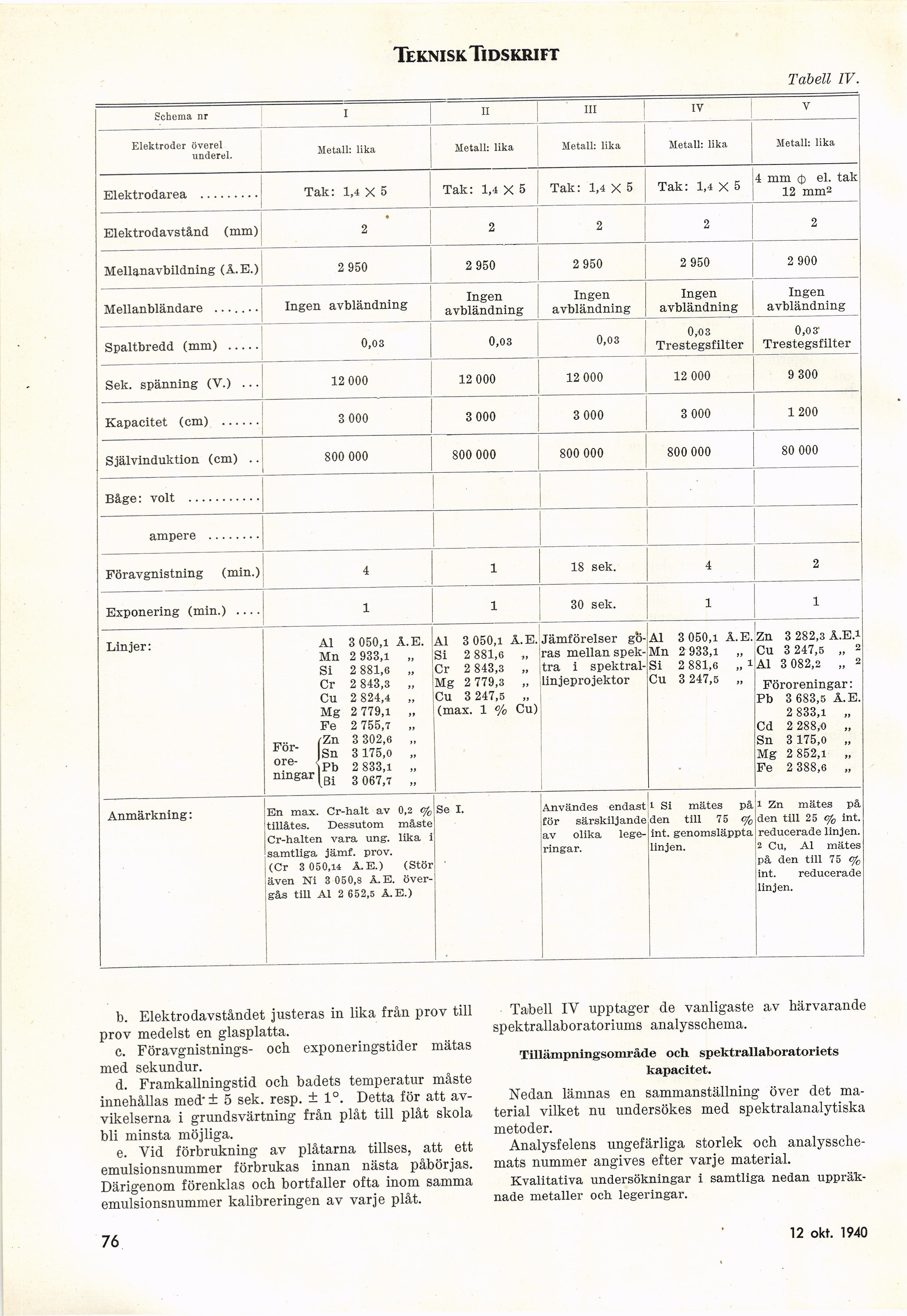

Teknisk Tidskrift
Tabell IV.
Schema nr I II III IV V
Elektroder överel underel. Metall: lika Metall: lika Metall: lika Metall: lika Metall: lika
Elektrodarea ......... Tak: 1,4 X 5 Tak: 1,4 X 5 Tak: 1,4 X 5 Tak: 1,4 x 5 4 mm ct> el- tak 12 mm2
Elektrodavstånd (mm) « 2 2 2 2 1 2
Mellanavbildning (Å.E.) 2 950 2 950 2 950 2 950 2 900
Mellanbländare ....... Ingen avbländning Ingen avbländning Ingen avbländning Ingen avbländning Ingen avbländning
Spaltbredd (mm) ..... 0,03 0,03 0,03 0,03 Trestegsfilter 0,03’ Trestegsfilter
Sek. spänning (V.) ... 12 000 12 000 12 000 12 000 9 300
Kapacitet (cm) ...... 3 000 3 000 3 000 3 000 1200
Självinduktion (cm) .. 800 000 800 000 800 000 800 000 80 000
Båge: voit ...........
ampere ........
Föravgnistning (min.) 4 1 18 sek. 4 2
Exponering (min.) .... 1 1 30 sek. 1 1
Linjer: [-Föroreningar-] {+För- ore- ningar+} Al 3 050,1 Å.E. Mn 2 933,1 „ Si 2 881,6 „ Cr 2 843,3 „ Cu 2 824,4 „ Mg 2 779,1 „ Fe 2 755,7 „ rZn 3 302,6 „ Sn 3175,0 „ Pb 2 833,1 „ Bi 3 067,7 „ Al 3 050,1 Å.E. Si 2 881,6 „ Cr 2 843,3 „ Mg 2 779,3 „ Cu 3 247,5 „ (max. 1 % Cu) Jämförelser
göras mellan
spektra i
spektral-linjeprojektor Al 3 050,1 Å.E. Mn 2 933,1 „ Si 2 881,6 „ i Cu 3 247,5 „ Zn 3 282,3 Å.E.i Cu 3 247,5 „ 2 Al 3 082,2 „ 2 Föroreningar: Pb 3 683,5 Å.E. 2 833,1 „ Cd 2 288,0 „ Sn 3 175,0 „ Mg 2 852,1 „ Fe 2 388,6 „
Anmärkning: En max. Cr-halt av 0,2 % tillåtes. Dessutom måste Cr-halten vara ung. lika i samtliga jämf. prov. (Cr 3 050,14 Ä.E.) (Stör även Ni 3 050,8 Ä.E.
övergås till Al 2 652,5 Å.E.) Se X. | Användes endast för särskiljande av olika
legeringar. Si mätes på äen till 75 % int. genomsläppta injen. Zn mätes på len till 25 % int. reducerade linjen. Cu, Al mätes på den till 75 % nt. reducerade injen.
b. Elektrodavståndet justeras in lika från prov till
prov medelst en glasplatta.
c. Föravgnistnings- och exponeringstider mätas
med sekundur.
d. Framkallningstid och badets temperatur måste
innehållas med’± 5 sek. resp. ± 1°. Detta för att
avvikelserna i grundsvärtning från plåt till plåt skola
bli minsta möjliga.
e. Yid förbrukning av plåtarna tillses, att ett
emulsionsnummer förbrukas innan nästa påbörjas.
Därigenom förenklas och bortfaller ofta inom samma
emulsionsnummer kalibreringen av varje plåt.
Tabell IV upptager de vanligaste av härvarande
spektrallaboratoriums analysschema.
Tillämpningsområde och spektrallaboratoriets
kapacitet.
Nedan lämnas en sammanställning över det
material vilket nu undersökes med sp ektralanalytiska
metoder.
Analysfelens ungefärliga storlek och
analysschemats nummer angives efter varje material.
Kvalitativa undersökningar i samtliga nedan
uppräknade metaller och legeringar.
76
14 sept. 1940
<< prev. page << föreg. sida << >> nästa sida >> next page >>
