E,
H
kl
|
|
|
= rr ROTSEE NE
TITLE
ORTER ANSI TEE
|
i
|
II

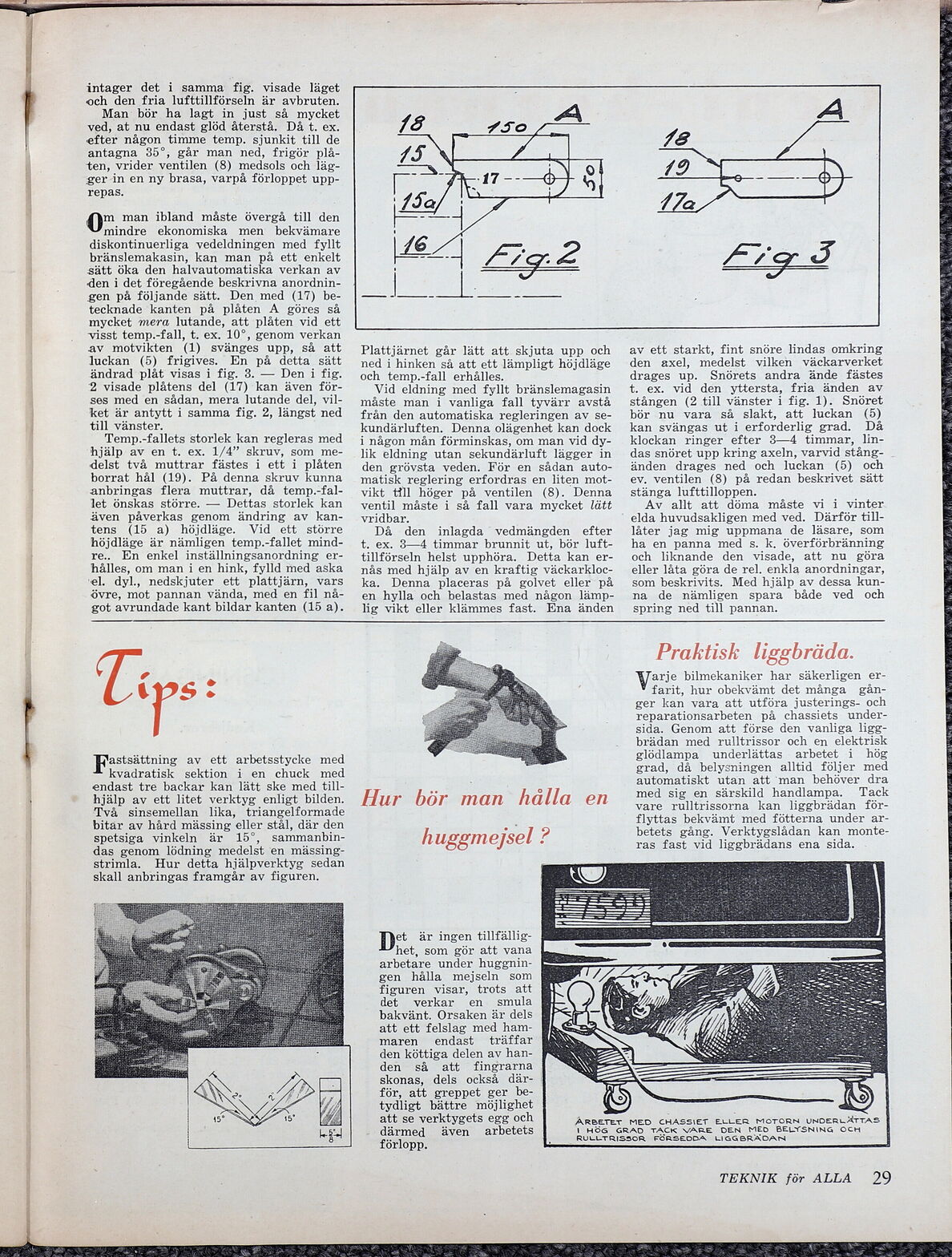

intager det i samma fig. visade läget
och den fria lufttillförseln är avbruten.
Man bör ha lagt in just så mycket
ved, at nu endast glöd återstå. Då t. ex.
efter någon timme temp. sjunkit till de
antagna 35”, går man ned, frigör plå-
ten, vrider ventilen (8) medsols och läg-
ger in en ny brasa, varpå förloppet upp-
repas.
Or man ibland måste övergå till den
mindre ekonomiska men bekvämare
diskontinuerliga vedeldningen med fyllt
bränslemakasin, kan man på ett enkelt
sätt öka den halvautomatiska verkan av
den i det föregående beskrivna anordnin-
gen på följande sätt. Den med (17) be-
tecknade kanten på plåten A göres så
mycket mera lutande, att plåten vid ett
visst temp.-fall, t. ex. 10”, genom verkan
av motvikten (1) svänges upp, så att
luckan (5) frigives. En på detta sätt
ändrad plåt visas i fig. 3. — Den i fig.
2 visade plåtens del (17) kan även för-
ses med en sådan, mera lutande del, vil-
ket är antytt i samma fig. 2, längst ned
till vänster.
Temp.-fallets storlek kan regleras med
hjälp av en t. ex. 1/4” skruv, som me-
delst två muttrar fästes i ett i plåten
borrat hål (19). På denna skruv kunna
anbringas flera muttrar, då temp.-fal-
let önskas större. — Dettas storlek kan
även påverkas genom ändring av kan-
tens (15 a) höjdläge. Vid ett större
höjdläge är nämligen temp.-fallet mind-
re.. En enkel inställningsanordning er-
hålles, om man i en hink, fylld med aska
el. dyl., nedskjuter ett plattjärn, vars
övre, mot pannan vända, med en fil nå-
got avrundade kant bildar kanten (15 a).
Plattjärnet går lätt att skjuta upp och
ned i hinken så att ett lämpligt höjdläge
och temp.-fall erhålles.
Vid eldning med fyllt bränslemagasin
måste man i vanliga fall tyvärr avstå
från den automatiska regleringen av se-
kundärluften. Denna olägenhet kan dock
i någon mån förminskas, om man vid dy-
lik eldning utan sekundärluft lägger in
den grövsta veden. För en sådan auto-
matisk reglering erfordras en liten mot-
vikt till höger på ventilen (8). Denna
ventil måste i så fall vara mycket lätt
vridbar.
Då den inlagda vedmängden efter
t. ex. 3—4 timmar brunnit ut, bör luft-
tillförseln helst upphöra. Detta kan er-
nås med hjälp av en kraftig väckarkloc-
ka. Denna placeras på golvet eller på
en hylla och belastas med någon lämp-
lig vikt eller klämmes fast. Ena änden
av ett starkt, fint snöre lindas omkring
den axel, medelst vilken väckarverket
drages up. Snörets andra ände fästes
t. ex. vid den yttersta, fria änden av
stången (2 till vänster i fig. 1). Snöret
bör nu vara så slakt, att luckan (5)
kan svängas ut i erforderlig grad. Då
klockan ringer efter 3—4 timmar, lin-
das snöret upp kring axeln, varvid stång-
änden drages ned och luckan (5) och
ev. ventilen (8) på redan beskrivet sätt
stänga lufttilloppen.
Av allt att döma måste vi i vinter
elda huvudsakligen med ved. Därför till-
låter jag mig uppmana de läsare, som
ha en panna med s. k. överförbränning
och liknande den visade, att nu göra
eller låta göra de rel. enkla anordningar,
som beskrivits. Med hjälp av dessa kun-
na de nämligen spara både ved och
spring ned till pannan.
Fr 2
| VETE av ett arbetsstycke med
kvadratisk sektion i en chuck med
endast tre backar kan lätt ske med till-
hjälp av ett litet verktyg enligt bilden.
Två sinsemellan lika, triangelformade
bitär av hård mässing eller stål, där den
spetsiga vinkeln är 15”, sammanbin-
das genom lödning medelst en mässing-
strimla. Hur detta hjälpverktyg sedan
skall anbringas framgår av figuren.
Hur bör man hålla en
huggmejsel ?
De är ingen tillfällig-
het, som gör att vana
arbetare under huggnin-
Praktisk liggbräda.
Varje bilmekaniker har säkerligen er-
farit, hur obekvämt det många gån-
ger kan vara att utföra justerings- och
reparationsarbeten på chassiets under-
sida. Genom att förse den vanliga ligg-
brädan med rulltrissor och en elektrisk
glödlampa underlättas arbetet i hög
grad, då belysningen alltid följer med
automatiskt utan att man behöver dra
med sig en särskild handlampa. Tack
vare rulltrissorna kan liggbrädan för-
flyttas bekvämt med fötterna under ar-
betets gång. Verktygslådan kan monte-
ras fast vid liggbrädans ena sida.
gen hålla mejseln som
figuren visar, trots att
det verkar en smula
bakvänt. Orsaken är dels
att ett felslag med ham-
maren endast träffar
den köttiga delen av han-
den så att fingrarna .
skonas, dels också där- |
för, att greppet ger be-
tydligt bättre möjlighet
att se verktygets egg och
därmed även «arbetets
ÄRBETET MED CHASSIET ELLER MOTORN UNDERLÄTTAS
I HÖG GRAD TACK VARE DEN MED BELYSNING OCH
RULLTRISSOR FÖRSEDDA LIGGBRADAN
förlopp.
