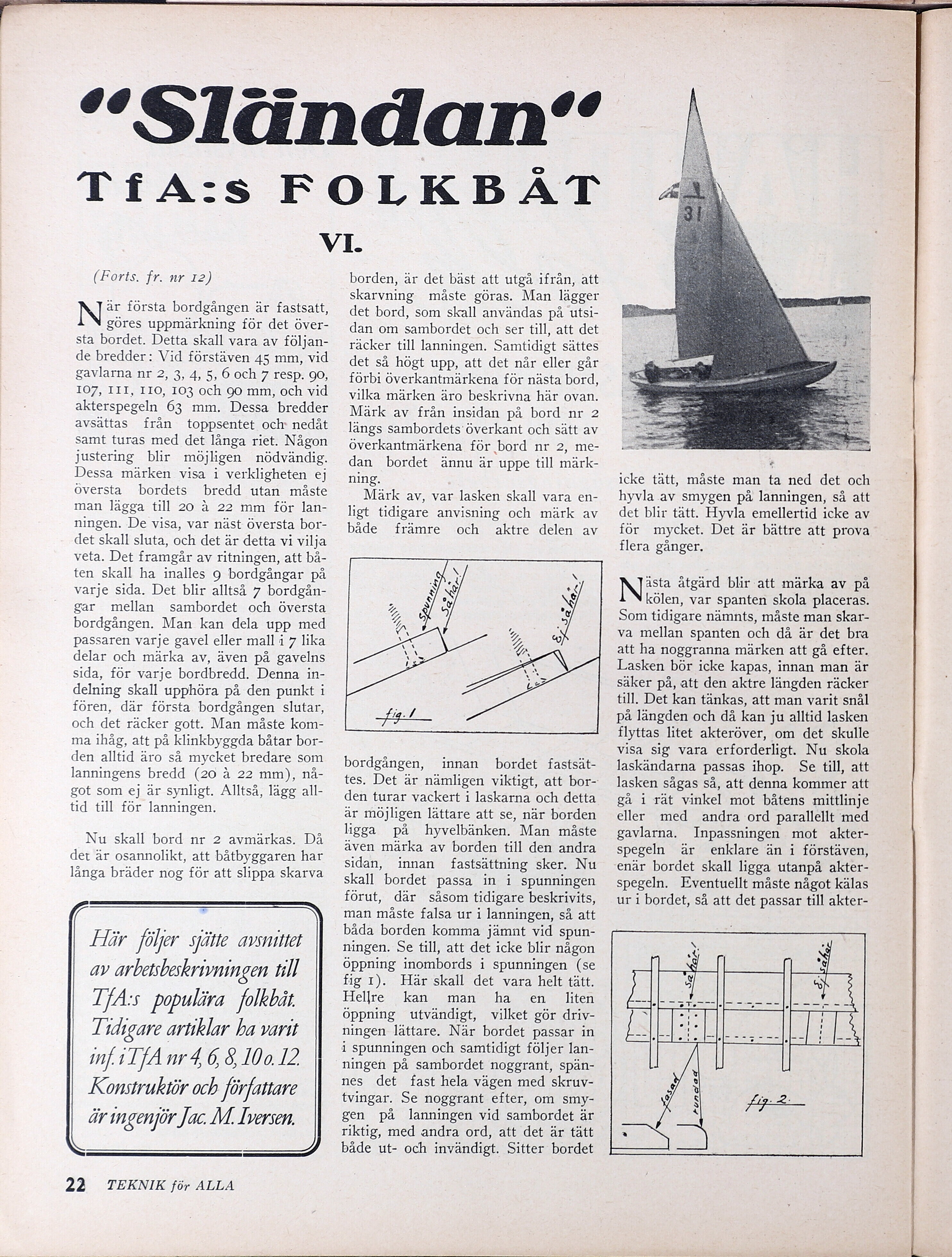

SR

”Sländan"”

TfA:s FOLKBÅT

VIE

(Forts. fr. nr 12)

N är första bordgången är fastsatt,
göres uppmärkning för det över-
sta bordet. Detta skall vara av följan-
de bredder: Vid förstäven 45 mm, vid
gavlarna nr 2, 3, 4, 5, 6 och 7 resp. 90,
107, III, 110, 103 och 90 mm, och vid
akterspegeln 63 mm. Dessa bredder
avsättas från toppsentet och nedåt
Samt turas med det långa riet. Någon
justering blir möjligen nödvändig.
Dessa märken visa i verkligheten ej
översta bordets bredd utan måste
man lägga till 20 å 22 mm för lan-
ningen. De visa, var näst översta bor-
det skall sluta, och det är detta vi vilja
veta. Det framgår av ritningen, att bå-
ten skall ha inalles 9 bordgångar på
varje sida. Det blir alltså 7 bordgån-
gar mellan sambordet och översta
bordgången. Man kan dela upp med
passaren varje gavel eller mall i 7 lika
delar och märka av, även på gavelns
sida, för varje bordbredd. Denna in-
delning skall upphöra på den punkt i
fören, där första bordgången slutar,
och det räcker gott. Man måste kom-
ma ihåg, att på klinkbyggda båtar bor-
den alltid äro så mycket bredare som
lanningens bredd (20 å 22 mm), nå-
got som ej är synligt. Alltså, lägg all-
tid till för lanningen.

Nu skall bord nr 2 avmärkas. Då
det är osannolikt, att båtbyggaren har
långa bräder nog för att slippa skarva

(da | FÅ
Här följer sjätte avsmittet
av arbetsbeskrivningen till
TfA:s populära folkbåt.
Tidigare artiklar ha varit
inf.1 TJA nr 4 6,8, 00.12
Konstruktör och författare

är ingenjör Jac. M. Iversen.
TE ERNA

22 TEKNIK för ALLA

borden, är det bäst att utgå ifrån, att
skarvning måste göras. Man lägger
det bord, som skall användas på utsi-
dan om sambordet och ser till, att det
räcker till lanningen. Samtidigt sättes
det så högt upp, att det når eller går
förbi överkantmärkena för nästa bord,
vilka märken äro beskrivna här ovan.
Märk av från insidan på bord nr 2
längs sambordets överkant och sätt av
överkantmärkena för bord nr 2, me-
dan bordet ännu är uppe till märk-
ning.

Märk av, var lasken skall vara en-
ligt tidigare anvisning och märk av
både främre och aktre delen av

bordgången, innan bordet fastsät-
tes. Det är nämligen viktigt, att bor-
den turar vackert i laskarna och detta
är möjligen lättare att se, när borden
ligga på hyvelbänken. Man måste
även märka av borden till den andra
sidan, innan fastsättning sker. Nu
skall bordet passa in i spunningen
förut, där såsom tidigare beskrivits,
man måste falsa ur i lanningen, så att
båda borden komma jämnt vid spun-
ningen. Se till, att det icke blir någon
öppning inombords i spunningen (se
fig 1). Här skall det vara helt tätt.
Hellre kan man na em liten
öppning utvändigt, vilket gör driv-
ningen lättare. När bordet passar in
i spunningen och samtidigt följer lan-
ningen på sambordet noggrant, spän-
nes det fast hela vägen med skruv-
tvingar. Se noggrant efter, om smy-
gen på lanningen vid sambordet är
riktig, med andra ord, att det är tätt
både ut- och invändigt. Sitter bordet

+

icke tätt, måste man ta ned det och
hyvla av smygen på lanningen, så att
det blir tätt. Hyvla emellertid icke av
för mycket. Det är bättre att prova
flera gånger. E

NE: åtgärd blir att märka av på
kölen, var spanten skola placeras.
Som tidigare nämnts, måste man skar-
va mellan spanten och då är det bra
att ha noggranna märken att gå efter.
Tasken bör icke kapas, innan man är
säker på, att den aktre längden räcker
till. Det kan tänkas, att man varit snål
på längden och då kan ju alltid lasken
flyttas litet akteröver, om det skulle
visa sig vara erforderligt. Nu skola
laskändarna passas ihop. Se till, att
lasken sågas så, att denna kommer att
gå 1 rät vinkel mot båtens mittlinje
eller med andra ord parallellt med
gavlarna. Inpassningen mot akter-
spegeln är enklare än i förstäven,
enär bordet skall ligga utanpå akter-
spegeln. Eventuellt måste något kälas
ur i bordet, så att det passar till akter-
