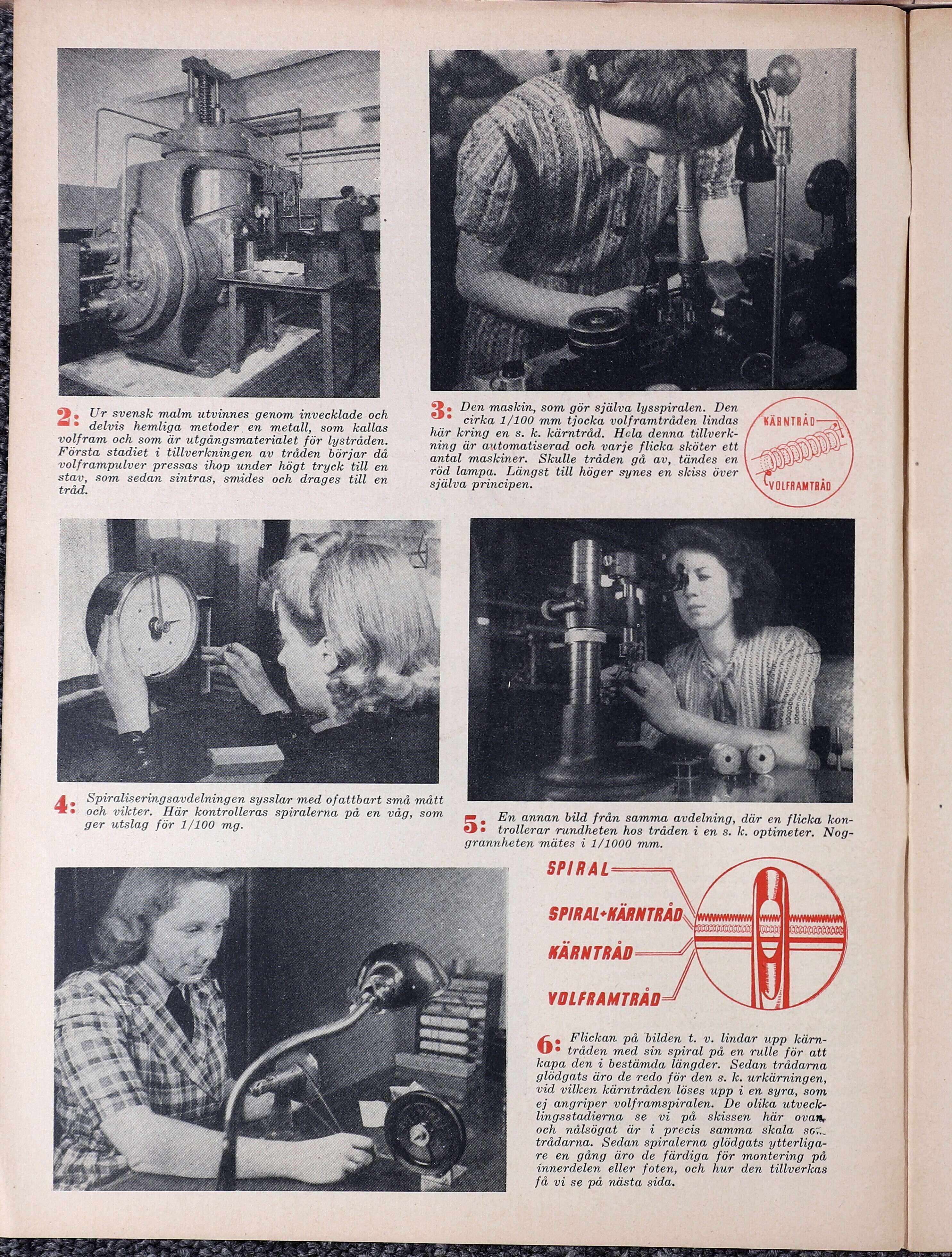

=». Ur svensk malm utvinnes genom invecklade och
> delvis hemliga metoder en metall, som kallas

volfram och som är utgångsmaterialet för lystråden.
Första stadiet i tillverkningen av tråden börjar då
volframpulver pressas ihop under högt tryck till en
stav, som sedan sintras, smides och drages till en
tråd.

4: Spiraliseringsavdelningen sysslar med ofattbart små mått
+ och vikter. Här kontrolleras spiralerna på en våg, som

ger utslag för 1/100 mg.

>? Den maskin, som gör själva lysspiralen. Den

” cirka 1/100 mm tjocka volframtråden lindas
här kring en s. k. kärntråd. Hela denna tillverk-
ning är automatiserad och varje flicka sköter ett
antal maskiner. Skulle tråden gå av, tändes en
röd lampa. Längst till höger synes en skiss över
själva principen.

5: En annan bild från samma avdelning, där en flicka kon-
? trollerar rundheten hos tråden i en s. k. optimeter. Nog-
grannheten mätes i 1/1000 mm.

SPIRAL

N

SPIRAL+KÄRNTRÅDA
KÄRNTRÅD—/|

rr

n(8(a(a(s(s(e(e(a(s(e(e(>

Ö: Flickan. på bilden t. v. lindar upp kärn-
? tråden med sin spiral på en rulle för att
kapa den i bestämda längder. Sedan trådarna
glödgats äro de redo för den s. k. urkärningen,
vid vilken kärntråden löses upp i en syra, som
ej angriper volframspiralen. De olika utveck-
Ulingsstadierna se vi på skissen här ovan,
och nålsögat är i precis samma skala so.
trådarna. Sedan spiralerna glödgats ytterliga-
re en gång äro de färdiga för montering på
innerdelen eller foten, och hur den tillverkas
få vi se på nästa sida.
