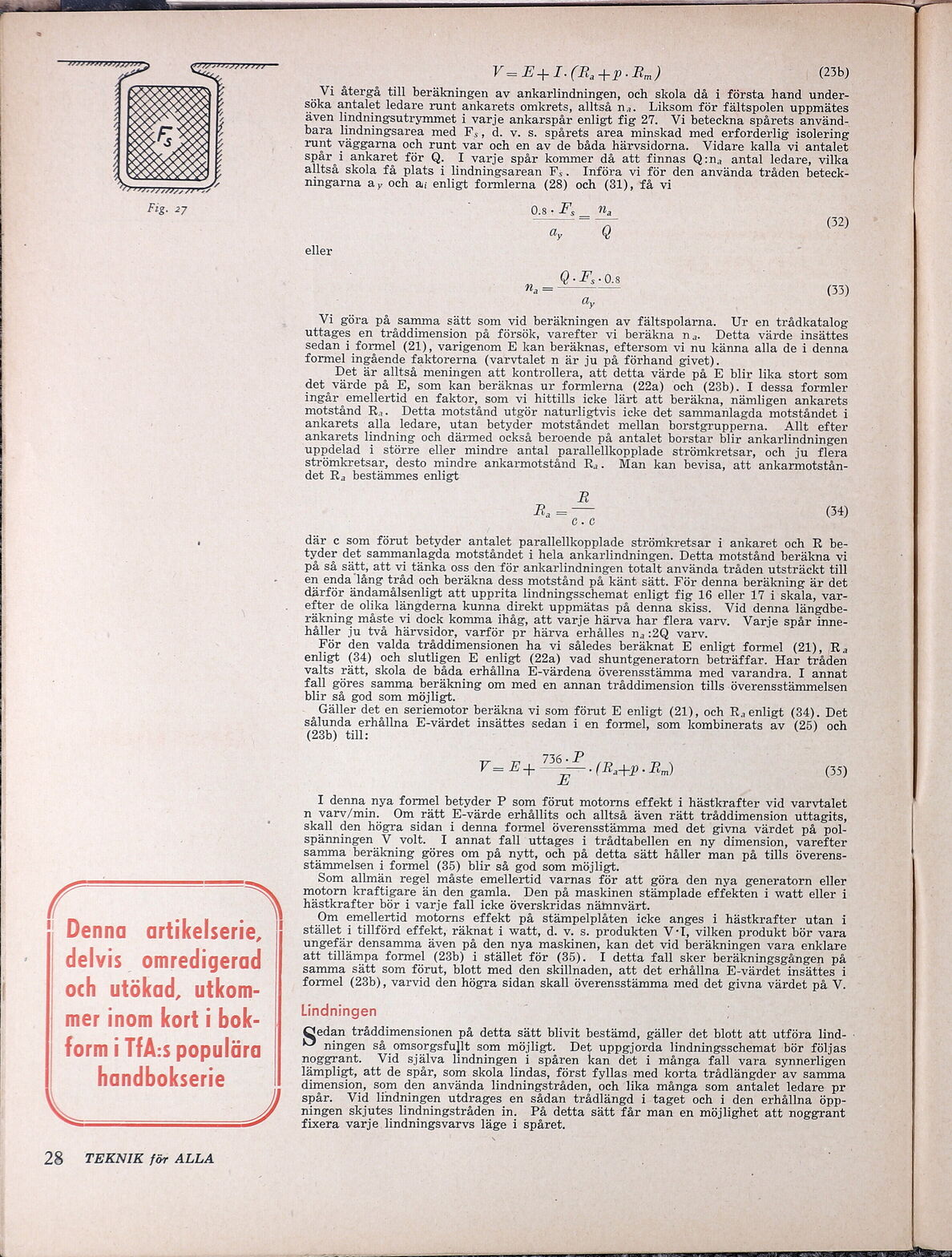

SKKKIIKKA
3 KRIS
RIK
Cd
$ RO
OO QVD
FRRRSAKRR
KORR RNKSS
KORR VCT
SN
1 Denna artikelserie,
delvis omredigerad
och utökad, utkom-
| mer inom kort i bok-
| form i TfÅ:s populära
handbokserie
28 TEKNIK för ALLA
V=E+I.(B.+P-: Ru) 0 (23b)
Vi återgå till beräkningen av ankarlindningen, och skola då i första hand under-
söka antalet ledare runt ankarets omkrets, alltså na. Liksom för fältspolen uppmätes
även lindningsutrymmet i varje ankarspår enligt fig 27. Vi beteckna spårets använd-
bara lindningsarea med Fs, d. v. s. spårets area minskad med erforderlig isolering
runt väggarna och runt var och en av de båda härvsidorna. Vidare kalla vi antalet
spår i ankaret för Q. I varje spår kommer då att finnas Q:na antal ledare, vilka
alltså skola få plats i lindningsarean Fs. Införa vi för den använda tråden beteck-
ningarna ay och ai enligt formlerna (28) och (31), få vi
JAG a
0.8 SELL (32)
ay Q
eller
SJäGe0,
Na = Q 208 (33)
ay
Vi göra på samma sätt som vid beräkningen av fältspolärna. Ur en trådkatalog
uttages en tråddimension på försök, varefter vi beräkna na. Detta värde insättes
sedan i formel (21), varigenom E kan beräknas, eftersom vi nu känna alla de i denna
formel ingående faktorerna (varvtalet n är ju på förhand givet).
Det är alltså meningen att kontrollera, att detta värde på E blir lika stort som
det värde på E, som kan beräknas ur formlerna (22a) och (23b). I dessa formler
ingår emellertid en faktor, som vi hittills icke lärt att beräkna, nämligen ankarets
motstånd Ra. Detta motstånd utgör naturligtvis icke det sammanlagda motståndet i
ankarets alla ledare, utan betyder motståndet mellan borstgrupperna. Allt efter
ankarets lindning och därmed också beroende på antalet borstar blir ankarlindningen
uppdelad i större eller mindre antal parallellkopplade strömkretsar, och ju flera
strömkretsar, desto mindre ankarmotstånd Ra. Man kan bevisa, att ankarmotstån-
det Ra bestämmes enligt
R
re (EÉ9)
(CiNG
där c som förut betyder antalet parallellkopplade strömkretsar i ankaret och R be-
tyder det sammanlagda motståndet i hela ankarlindningen. Detta motstånd beräkna vi
på så sätt, att vi tänka oss den för ankarlindningen totalt använda tråden utsträckt till
en enda lång tråd och beräkna dess motstånd på känt sätt. För denna beräkning är det
därför ändamålsenligt att upprita lindningsschemat enligt fig 16 eller 17 i skala, var-
efter de olika längderna kunna direkt uppmätas på denna skiss. Vid denna längdbe-
räkning måste vi dock komma ihåg, att varje härva har flera varv. Varje spår inne-
håller ju två härvsidor, varför pr härva erhålles na:2Q varv.
För den valda tråddimensionen ha vi således beräknat E enligt formel (21), Rå
enligt (34) och slutligen E enligt (22a) vad shuntgeneratorn beträffar. Har tråden
valts rätt, skola de båda erhållna E-värdena överensstämma med varandra. I annat
fall göres samma beräkning om med en annan tråddimension tills överensstämmelsen
blir så god som möjligt.
Gäller det en seriemotor beräkna vi som förut E enligt (21), och Ra enligt (34). Det
sålunda erhållna E-värdet insättes sedan i en formel, som kombinerats av (25) och
(23b) till:
+B
Ve E+ Et (Bi+P ? Rm) (35)
I denna nya formel betyder P som förut motorns effekt i hästkrafter vid varvtalet
n varv/min. Om rätt E-värde erhållits och alltså även rätt tråddimension uttagits,
skall den högra sidan i denna formel överensstämma med det givna värdet på pol-
spänningen V volt. I annat fall uttages i trådtabellen en ny dimension, varefter
samma beräkning göres om på nytt, och på detta sätt håller man på tills överens-
stämmelsen i formel (35) blir så god som möjligt.
Som allmän regel måste emellertid varnas för att göra den nya generatorn eller
motorn kraftigare än den gamla. Den på maskinen stämplade effekten i watt eller i
hästkrafter bör i varje fall icke överskridas nämnvärt.
Om emellertid motorns effekt på stämpelplåten icke anges i hästkrafter utan i
stället i tillförd effekt, räknat i watt, d. v. s. produkten V:-:I, vilken produkt bör vara
ungefär densamma även på den nya maskinen, kan det vid beräkningen vara enklare
att tillämpa formel (23b) i stället för (85). I detta fall sker beräkningsgången på
samma sätt som förut, blott med den skillnaden, att det erhållna E-värdet insättes i
formel (23b), varvid den högra sidan skall överensstämma med det givna värdet på V.
lindningen
Sedan tråddimensionen på detta sätt blivit bestämd, gäller det blott att utföra lind- :
ningen så omsorgsfullt som möjligt. Det uppgjorda lindningsschemat bör följas
noggrant. Vid själva lindningen i spåren kan det i många fall vara synnerligen
lämpligt, att de spår, som skola lindas, först fyllas med korta trådlängder av samma
dimension, som den använda lindningstråden, och lika många som antalet ledare pr
spår. Vid lindningen utdrages en sådan trådlängd i taget och i den erhållna öpp-
ningen skjutes lindningstråden in. På detta sätt får man en möjlighet att noggrant
fixera varje lindningsvarvs läge i spåret.
