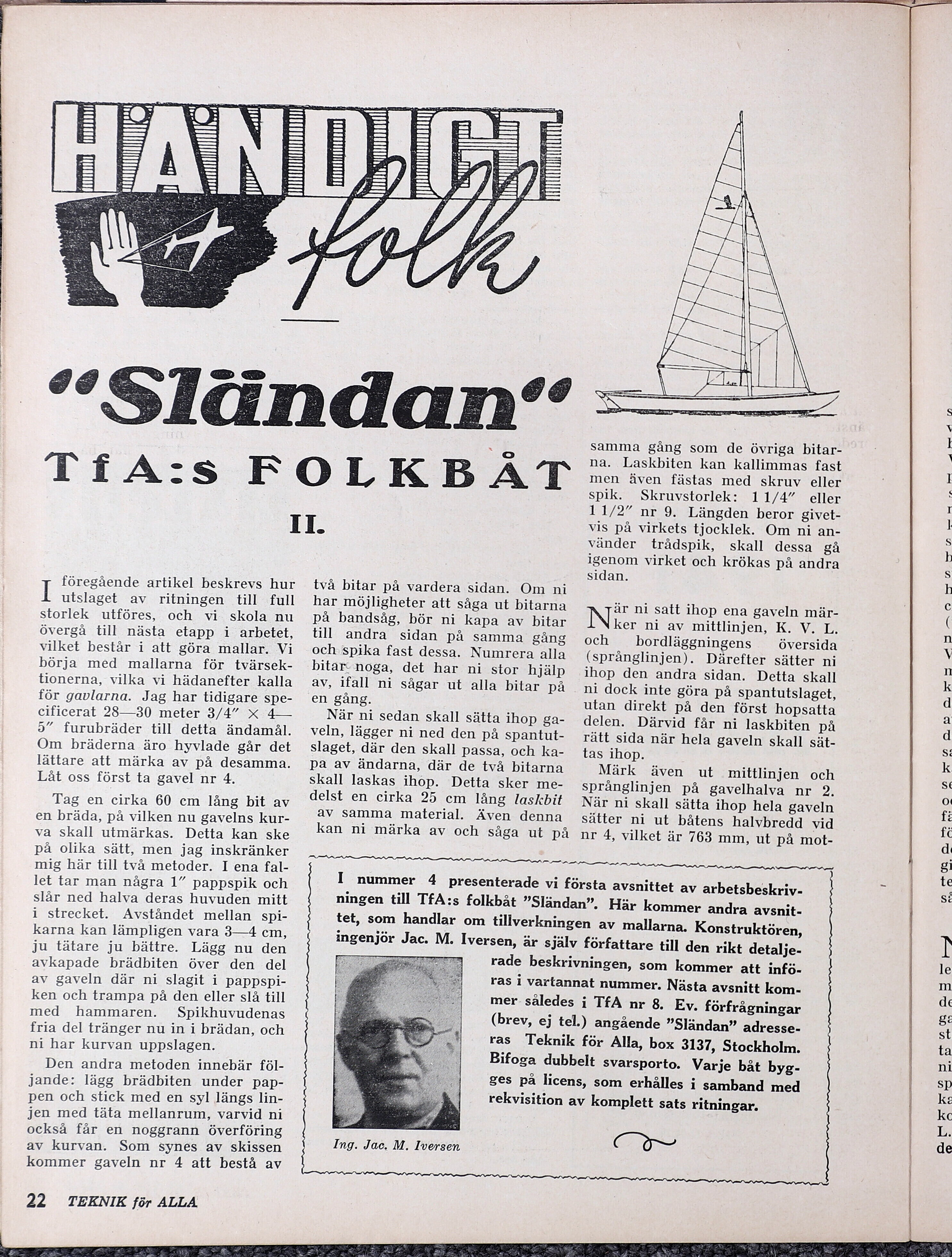

Full resolution (JPEG) - On this page / på denna sida - Händigt folk: “Sländan“ — TfA:s folkbåt, av Jac. M. Iversen. II
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
TfA:s FOLKBÅT
II.
föregående artikel beskrevs hur
I utslaget av ritningen till full
storlek utföres, och vi skola nu
övergå till nästa etapp i arbetet,
vilket består i att göra mallar. Vi
börja med mallarna för tvärsek-
tionerna, vilka vi hädanefter kalla
för gavlarna. Jag har tidigare spe-
cificerat 28—30 meter 3/4” X 4—
2” furubräder till detta ändamål.
Om bräderna äro hyvlade går det
lättare att märka av på desamma.
Låt oss först ta gavel nr 4.
Tag en cirka 60 cm lång bit av
en bräda, på vilken nu gavelns kur-
va skall utmärkas. Detta kan ske
på olika sätt, men jag inskränker
mig här till två metoder. I ena fal-
let tar man några 1” pappspik och
slår ned halva deras huvuden mitt
i strecket. Avståndet mellan spi-
karna kan lämpligen vara 3—4 cm,
ju tätare ju bättre. Lägg nu den
avkapade brädbiten över den del
av gaveln där ni slagit i pappspi-
ken och trampa på den eller slå till
med hammaren. Spikhuvudenas
fria del tränger nu in i brädan, och
ni har kurvan uppslagen.
Den andra metoden innebär föl-
jande: lägg brädbiten under pap-
pen och stick med en syl längs lin-
jen med täta mellanrum, varvid ni
också får en noggrann överföring
av kurvan. Som synes av skissen
kommer gaveln nr 4 att bestå av
22 TEKNIK för ALLA
två bitar på vardera sidan. Om ni
har möjligheter att såga ut bitarna
på bandsåg, bör ni kapa av bitar
till andra sidan på samma gång
och spika fast dessa. Numrera alla
bitar noga, det har ni stor hjälp
av, ifall ni sågar ut alla bitar på
en gång.
När ni sedan skall sätta ihop ga-
veln, lägger ni ned den på spantut-
slaget, där den skall passa, och ka-
pa av ändarna, där de två bitarna
skall laskas ihop. Detta sker me-
delst en cirka 25 cm lång laskbit
av samma material. Även denna
kan ni märka av och såga ut på
ENSATNA TR rn Ar VR Rn AA ASEA IRAN
samma gång som de övriga bitar-
na. Laskbiten kan kallimmas fast
men även fästas med skruv eller
spik. Skruvstorlek: 11/4” eller
11/2” nr 9. Längden beror givet-
vis på virkets tjocklek. Om ni an-
vänder trådspik, skall dessa gå
igenom virket och krökas på andra
sidan.
är ni satt ihop ena gaveln mär-
INGE ni av mittlinjen, K. V. L.
och = bordläggningens översida
(språnglinjen). Därefter sätter ni
ihop den andra sidan. Detta skall
ni dock inte göra på spantutslaget,
utan direkt på den först hopsatta
delen. Därvid får ni laskbiten på
rätt sida när hela gaveln skall sät-
tas ihop.
Märk även ut mittlinjen och
Språnglinjen på gavelhalva nr 2.
När ni skall sätta ihop hela gaveln
sätter ni ut båtens halvbredd vid
nr 4, vilket är 763 mm, ut på mot-
RT Ott nt an rn SV VS SIS
I nummer 4 presenterade vi första avsnittet av arbetsbeskriv-
ningen till TfA:s folkbåt ”Sländan”. Här kommer andra avsnit-
tet, som handlar om tillverkningen av mallarna. Konstruktören,
ingenjör Jac. M. Iversen, är själv författare till den rikt detalje-
Ing. Jac. M. Iversen
rade beskrivningen, som kommer att infö-
ras i vartannat nummer. Nästa avsnitt kom-
mer- således i TfA nr 8. Ev. förfrågningar
(brev, ej tel.) angående ”Sländan” adresse-
ras Teknik för Alla, box 3137, Stockholm.
Bifoga dubbelt Svarsporto. Varje båt byg-
ges på licens, som erhålles i samband med
rekvisition av komplett sats ritningar.
