FLYGPLANET NÄRMAR SIG
/ 2 X3
SVAG BELYSNING
-
-
——
AE 59
CAMERAVINKEL
XxX2 (OJÄMN BELYSNING)
ÄN
AA
FÖRKLARINGAR:
L. Sprängbomberna fällas,
F. Ljusbomben fälles 10 sekunder senare.
Denna tidsförskjutning gör att ljusbomben
exploderar mycket nära fotograferings-
vinkeln, medan exponeringen göres. (XI
i diagrammet. Om liusbomben hade fällts
samtidigt med sprängbomberna vid L, ha-
de den exploderat vid X i stället för vid
XI).
O. Här öppnas slutaren.
ÅA. Planets position, då sprängbomberna
brisera vid B.
Al. Planets position 4 sekunder senare,
då exponeringen göres.
S. Slutaren stänges.
Läget X1 har valts med hänsyn till att
marken mellan D och C skall bli jämnt
belyst. Om liusbomben hade exploderat
vid X2, skulle belysningen ha blivit ojämn,
och vid X3 hade ljuset blivit för svagt
MARKYTAN

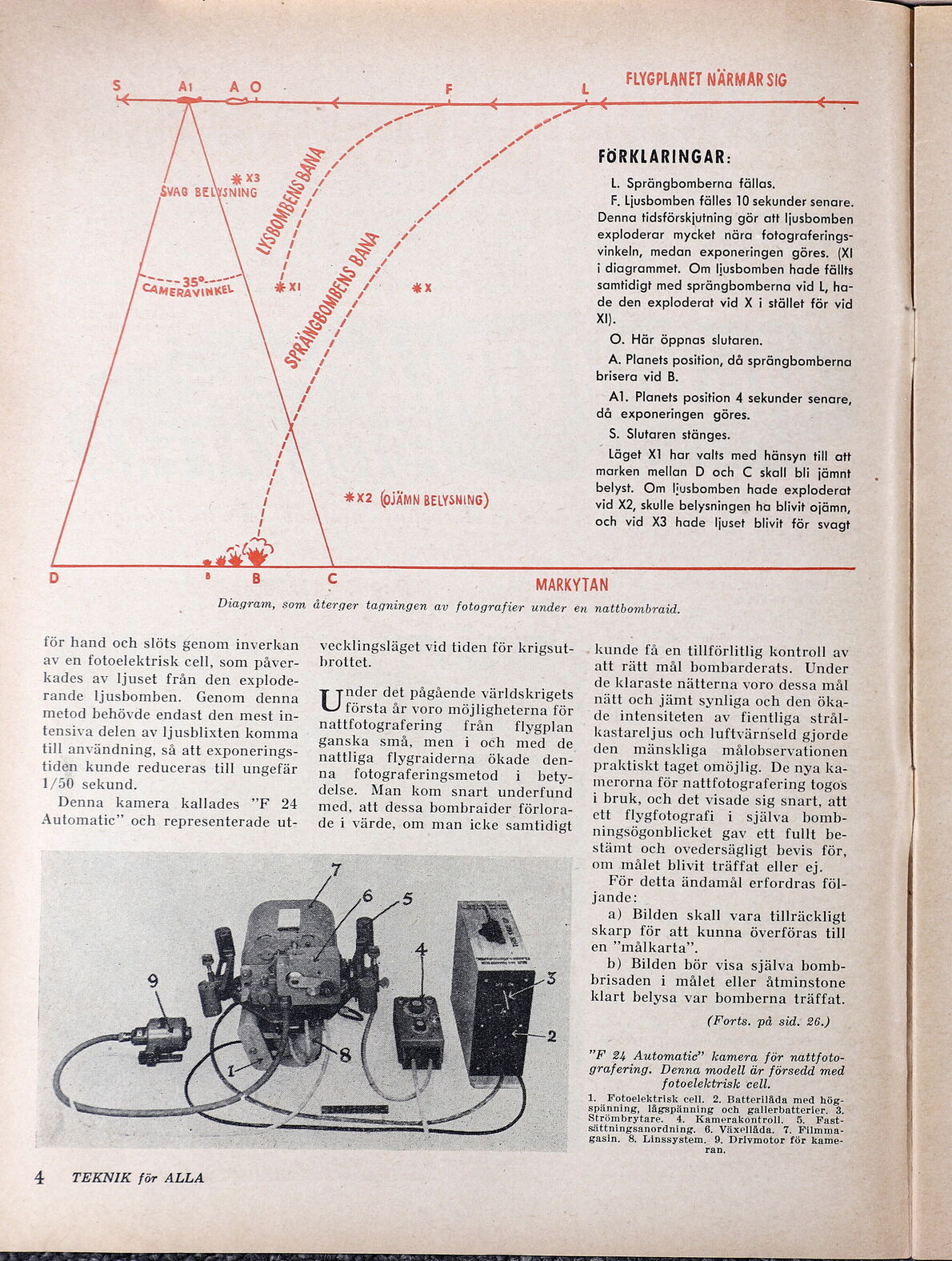

Diagram, som återger tagningen av fotografier under en nattbombraid.
för hand och slöts genom inverkan
av en fotoelektrisk cell, som påver-
kades av ljuset från den explode-
rande ljusbomben. Genom denna
metod behövde endast den mest in-
tensiva delen av ljusblixten komma
till användning, så att exponerings-
tiden kunde reduceras till ungefär
1/50 sekund.
Denna kamera kallades ”F 24
Automatic” och representerade ut-
vecklingsläget vid tiden för krigsut-
brottet.
nder det pågående världskrigets
första år voro möjligheterna för
nattfotografering från flygplan
ganska små, men i och med de
nattliga flygraiderna ökade den-
na fotograferingsmetod i bety-
delse. Man kom snart underfund
med, att dessa bombraider förlora-
de i värde, om man icke samtidigt
4 TEKNIK för ALLA
kunde få en tillförlitlig kontroll av
att rätt mål bombarderats. Under
de klaraste nätterna voro dessa mål
nätt och jämt synliga och den öka-
de intensiteten av fientliga strål-
kastareljus och luftvärnseld gjorde
den mänskliga målobservationen
praktiskt taget omöjlig. De nya ka-
merorna för nattfotografering togos
i bruk, och det visade sig snart, att
ett flygfotografi i själva bomb-
ningsögonblicket gav ett fullt be-
stämt och ovedersägligt bevis för,
om målet blivit träffat eller ej.
För detta ändamål erfordras föl-
jande:
a) Bilden skall vara tillräckligt
skarp för att kunna överföras till
en ”målkarta”.
b) Bilden bör visa själva bomb-
brisaden i målet eller åtminstone
klart belysa var bomberna träffat.
(Forts. på sid. 26.)
”F 24 Automatic” kamera för nattfoto-
grafering. Denna modell är försedd med
fotoelektrisk cell.
1. Fotoelektrisk cell. 2. Batterilåda med hög-
spänning, lågspänning och gallerbatterier. 3.
Strömbrytare. 4. Kamerakontroll. 5. Fast-
sättningsanordning. 6. Växellåda. 7. Filmma-
gasin. 8. Linssystem. 9. Drivmotor för kame-
ran.
