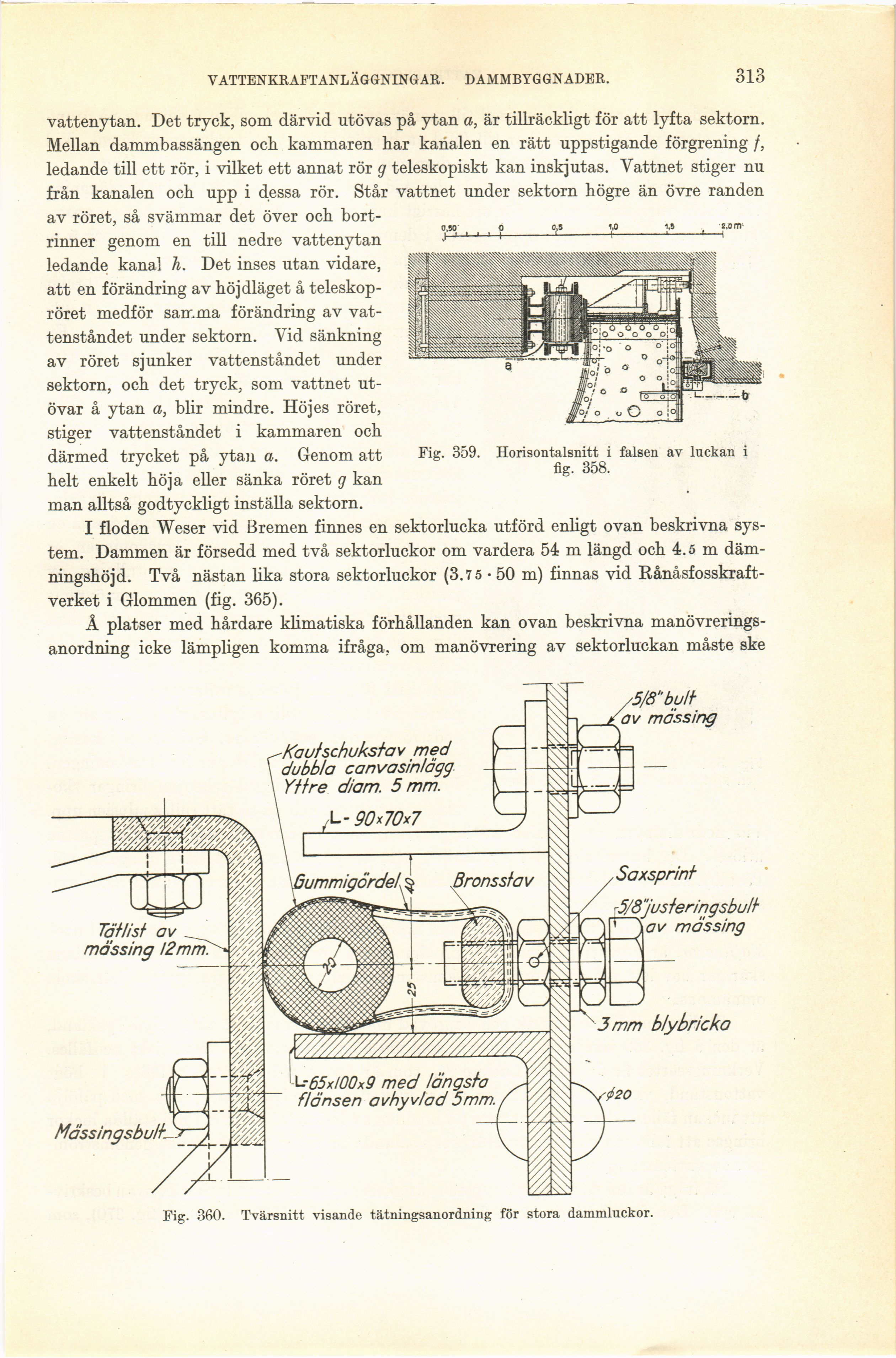

VATTENKRAFTANLÄGGNINGAR. DAMMBYGGNADER.
313
Fig. 359. Horisontalsnitt i falsen av luckan i
fig. 358.
vattenytan. Det tryck, som därvid utövas på ytan a, är tillräckligt för att lyfta sektorn.
Mellan dammbassängen och kammaren har kanalen en rätt uppstigande förgrening /,
ledande till ett rör, i vilket ett annat rör g teleskopiskt kan inskjutas. Vattnet stiger nu
från kanalen och upp i dessa rör. Står vattnet under sektorn högre än övre randen
av röret, så svämmar det över och
bortrinner genom en till nedre vattenytan
ledande kanal h. Det inses utan vidare,
att en förändring av höj dläget å
teleskopröret medför samma förändring av
vattenståndet under sektorn. Vid sänkning
av röret sjunker vattenståndet under
sektorn, och det tryck, som vattnet
utövar å ytan a, blir mindre. Höjes röret,
stiger vattenståndet i kammaren och
därmed trycket på ytan a. Genom att
helt enkelt höja eller sänka röret g kan
man alltså godtyckligt inställa sektorn.
I floden Weser vid Bremen finnes en sektorlucka utförd enligt ovan beskrivna
system. Dammen är försedd med två sektorluckor om vardera 54 m längd och 4.5 m
däm-ningshöjd. Två nästan lika stora sektorluckor (3.7 5 • 50 m) finnas vid
Rånåsfosskraft-verket i Glo mmen (fig. 365).
Å platser med hårdare klimatiska förhållanden kan ovan beskrivna
manövrerings-anordning icke lämpligen komma ifråga, om manövrering av sektorluckan måste ske
Fig. 360. Tvärsnitt visande tätningsanordning för stora dammluckor.
