KVARNINDUSTRI. TRANSPORTINRÄTTNINGAR OCH LAGERHUS.
233
tydligtvis har blott en bestämd vridningsriktning. Till undvikande härav har man
konstruerat snäckor, vilka efter behag kunna nyttjas som höger- eller vänstergängade, så
att varje önskad transportriktning kan åstadkommas, utan att man behöver helt
omkasta vridrörelsens riktning.
Om skruvmuttrarna lossas och byglarna vridas i motsatt läge, uppkommer tydligen
en vänstergängad skruv.
För fortskaffningen av omalen säd användes i större kvarnar och
spannmålsmagasin en annan, med skruvarna framgångsrikt tävlande inrättning, nämligen
transportremmar. Dessa utgöres av en lång rem, 0.3—1 m bred, horisontalt lagd över rullar. Vid
rullarnas kringvridning rör sig remmens övre hälft åt ena och den undre åt motsatta hållet.
Låter man vid utgångspunkten en icke allt för strid flod av spannmål rinna på bandet,

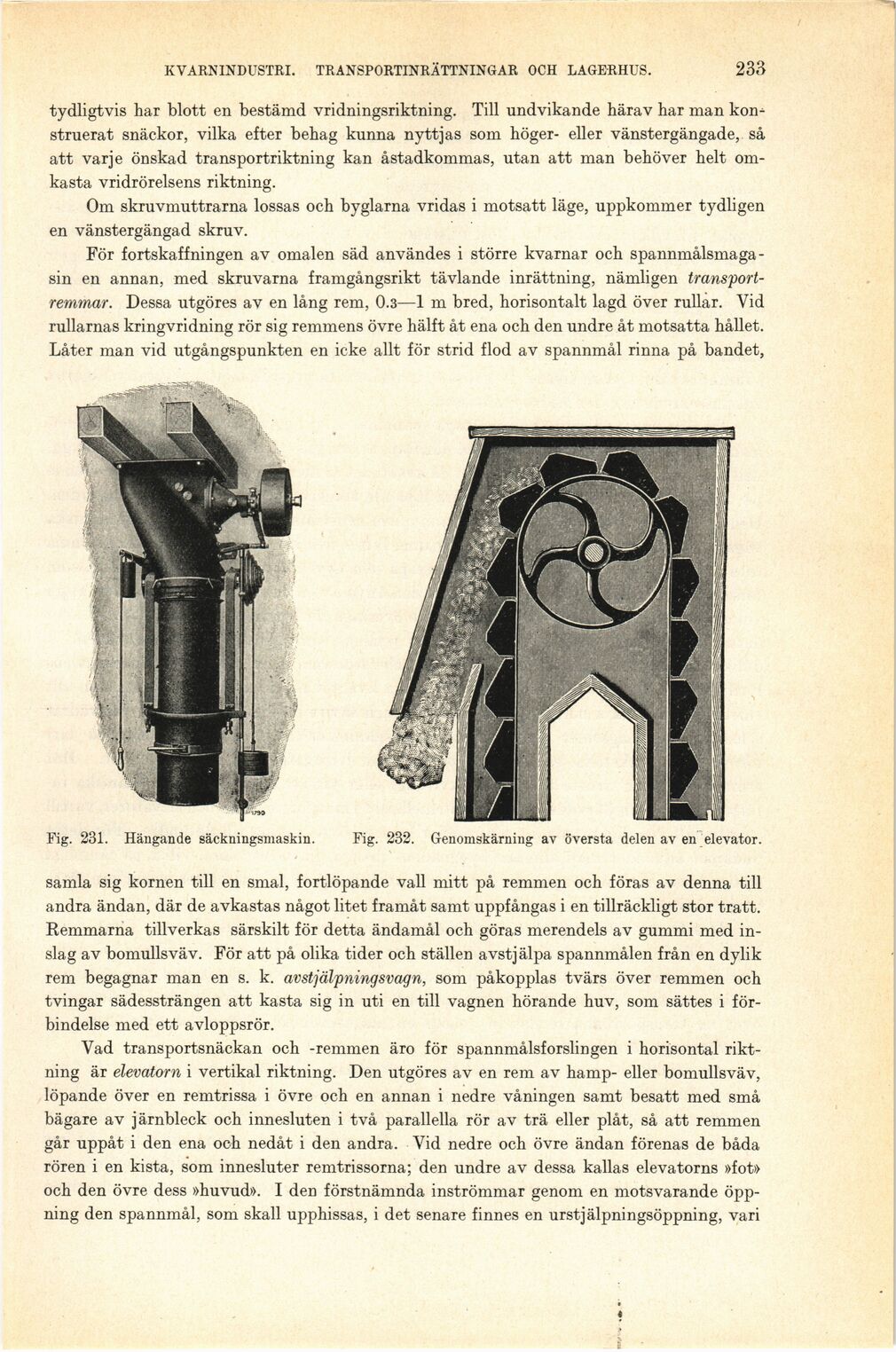

Fig. 231. Hängande säckningsmaskin. Fig. 232. Genomskärning av översta delen av en elevator.
samla sig kornen till en smal, fortlöpande vall mitt på remmen och föras av denna till
andra ändan, där de avkastas något litet framåt samt uppfångas i en tillräckligt stor tratt.
Remmarna tillverkas särskilt för detta ändamål och göras merendels av gummi med
inslag av bomullsväv. För att på olika tider och ställen avstjälpa spannmålen från en dylik
rem begagnar man en s. k. avstjälpningsvagn, som påkopplas tvärs över remmen och
tvingar sädessträngen att kasta sig in uti en till vagnen hörande huv, som sättes i
förbindelse med ett avloppsrör.
Vad transportsnäckan och -remmen äro för spannmålsforslingen i horisontal
riktning är elevatorn i vertikal riktning. Den utgöres av en rem av hamp- eller bomullsväv,
löpande över en remtrissa i övre och en annan i nedre våningen samt besatt med små
bägare av järnbleck och innesluten i två parallella rör av trä eller plåt, så att rem men
går uppåt i den ena och nedåt i den andra. Vid nedre och övre ändan förenas de båda
rören i en kista, som innesluter remtrissorna; den undre av dessa kallas elevatorns »fot»
och den övre dess »huvud». I den förstnämnda inströmmar genom en motsvarande
öppning den spannmål, som skall upphissas, i det senare finnes en urstjälpningsöppning, vari
