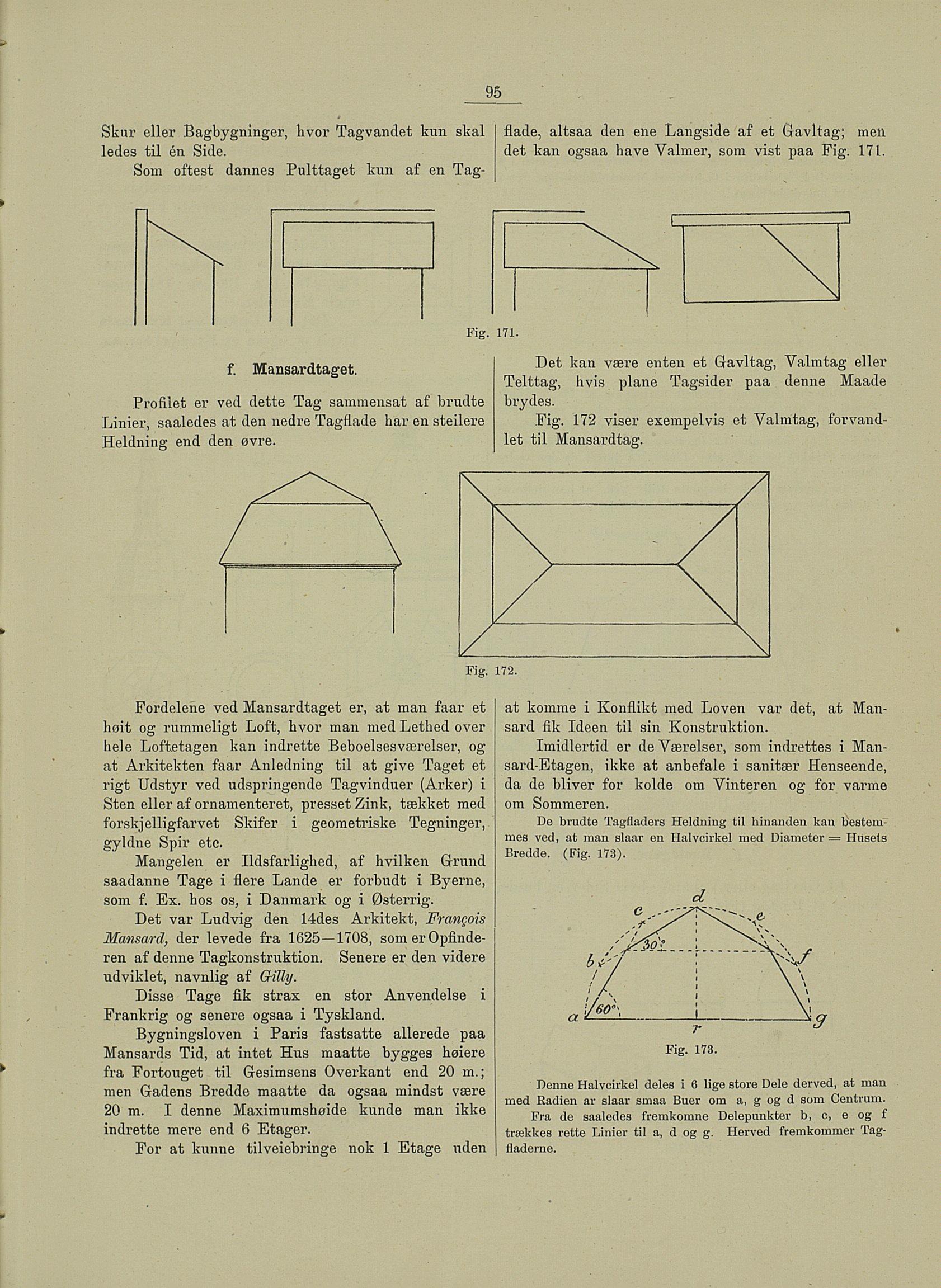

95
Skur eller Bagbygninger, hvor Tagvandet kun skal
ledes til én Side.
Som oftest dannes Pulttaget kun af en Tag-
Fig
Mansardtaget.f.
Profilet er ved dette Tag sammensat af brudte
Linier, saaledes at den nedre Tagfiade har en steilere
Heidning end den øvre.
flade, altsaa den ene Langside af et Gravltag; men
det kan ogsaa have Valmer, som vist paa Fig. 17 1.
171.
Det kan være enten et Gravltag, Valmtag eller
Telttag, hvis plane Tagsider paa denne Maade
brydes.
Fig. 172 viser exempelvis et Valmtag, forvand
let til Mansardtag.
Fordelene ved Mansardtaget er, at man faar et
høit og rummeligt Loft, hvor man med Lethed over
hele Loftetagen kan indrette Beboelsesværelser, og
at Arkitekten faar Anledning til at give Taget et
rigt Udstyr ved udspringende Tagvinduer (Arker) i
Sten eller af ornamenteret, presset Zink, tækket med
forskjelligfarvet Skifer i geometriske Tegninger,
gyldne Spir etc.
Mangelen er Ildsfarlighed, af hvilken GJrund
saadanne Tåge i flere Lande er forbudt i Byerne,
som f. Ex. hos os, i Danmark og i Østerrig.
Det var Ludvig den 14des Arkitekt, Frangois
Mansard, der levede fra 1625—1708, somerOpfinde
ren af denne Tagkonstruktion. Senere er den videre
udviklet, navnlig af Gttlly.
Disse Tåge fik strax en stor Anvendelse i
Frankrig og senere ogsaa i Tyskland.
Bygningsloven i Paris fastsatte allerede paa
Mansards Tid, at intet Hus maatte bygges høiere
fra Fortouget til Gesimsens Overkant end 20 m.;
men Gradens Bredde maatte da ogsaa mindst være
20 m. I denne Maximumshøide kunde man ikke
indrette mere end 6 Etager.
For at kunne tilveiebringe nok 1 Etage uden
at komme i Konflikt med Loven var det, at Man
sard fik Ideen til sin Konstruktion.
Imidlertid er de Værelser, som indrettes i Man
sard-Etagen, ikke at anbefale i sanitær Henseende,
da de bliver for kolde om Vinteren og for varme
om Sommeren.
De brudte Tagfladers Heidning til hinanden kan bestem
mes ved, at man slaar en Halvcirkel med Diameter = Hiisels
Bredde. (Fig. 173).
Fig. 173.
Denne Halvcirkel deles i 6 lige store Dele derved, at man
med Radien ar slaar smaa Buer om a, g og d som Centrum.
Fra de saaledes fremkomne Delepunkter b, c, e og f
trækkes rette Linier til a, d og g. Herved fremkommer Tag
fladerne.
