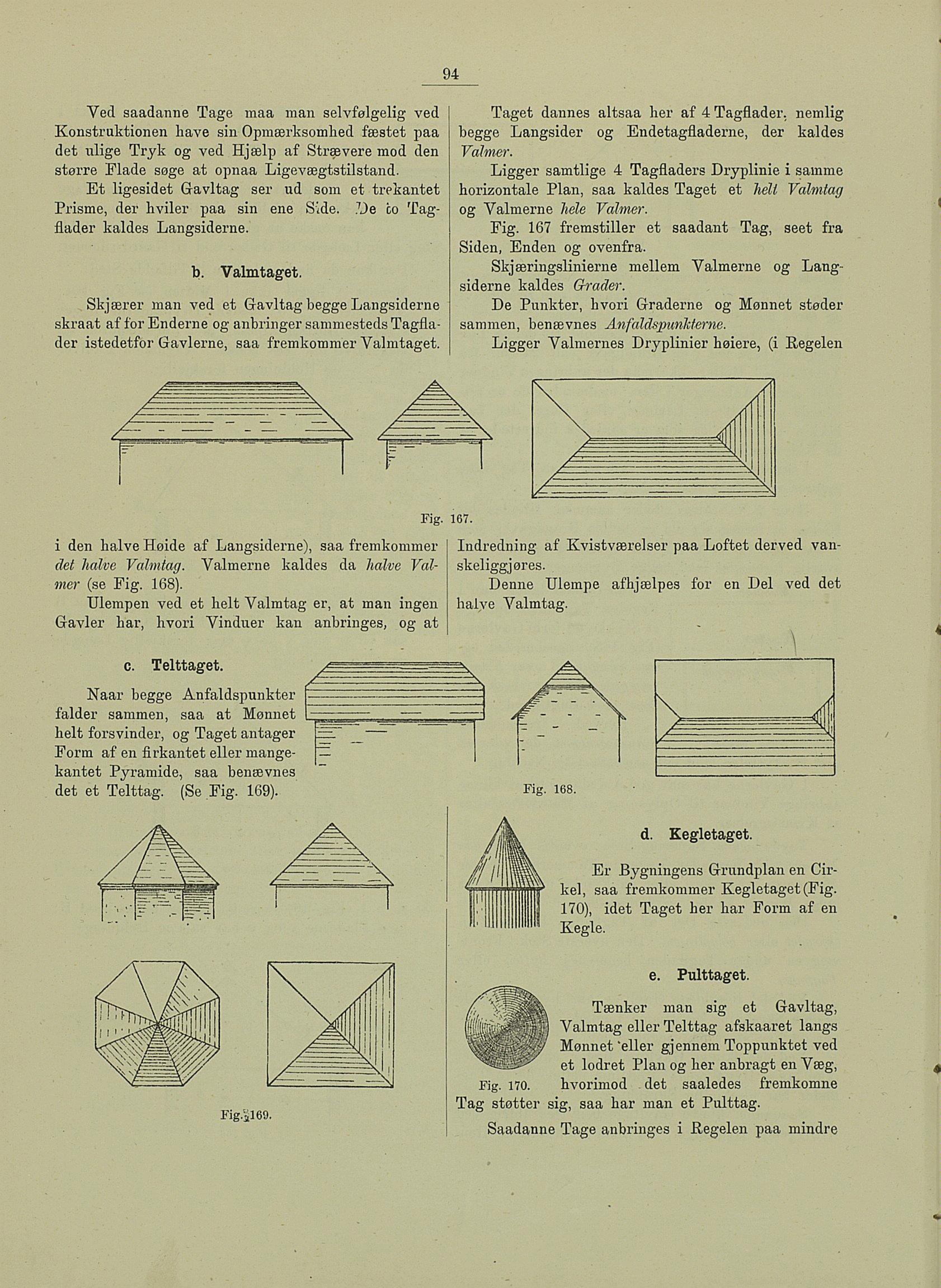

94
Ved saadanne Tåge maa man selvfølgelig ved
Konstruktionen have sin Opmærksomhed fæstet paa
det ulige Tryk og ved Hjælp af Strævere mod den
større Flade søge at opnaa Ligevægtstilstand.
Et ligesidet Gavltag ser ud som et trekantet
Prisme, der hviler paa sin ene Side. 7Je co Tag
flader kaldes Langsiderne.
b. Valmtaget
Skjærer man ved et Gavltag begge Langsiderne
skraat af forEnderne og anbringer sammesteds Tagfla
der istedetfor Gavlerne, saa fremkommer Valmtaget.
Fig
i den halve Høide af Langsiderne), saa fremkommer
det halve Valmtag. Valmerne kaldes da halve Val
mer (se Fig. 168).
Ulempen ved et helt Valmtag er, at man ingen
Gavler har, hvori Vinduer kan anbringes, og at
c. Telttaget.
Naar begge Anfaldspunkter
falder sammen, saa at Mønnet
helt forsvinder, og Taget antager
Form af en firkantet eller mange
kantet Pyramide, saa benævnes
det et Telttag. (Se Fig. 169).
Fig.;al69
Taget dannes altsaa her af 4 Tagflader. nemlig
begge Langsider og Endetagfladerne, der kaldes
Vahner.
Ligger samtlige 4 Tagfladers Dryplinie i samme
horizontale Plan, saa kaldes Taget et helt Valmtag
og Valmerne hele Vahner.
Fig. 167 fremstiller et saadant Tag, seet fra
Siden, Enden og ovenfra.
Skjæringslinierne mellem Valmerne og Lang
siderne kaldes Grader.
De Punkter, hvori Graderne og Mønnet støder
sammen, benævnes Anfaldspunlderne.
167.
Indredning af Kvistværelser paa Loftet derved van
skeliggjøres.
Denne Ulempe afhjælpes for en Del ved det
halve Valmtag.
Fig. 168
d. Kegletaget.
Er Bygningens Grundplan en Cir
kel, saa fremkommer Kegletaget (Fig.
170), idet Taget her har Form af en
Kegle.
Fig. 170. hvorimod det saaledes fremkomne
Tag støtter sig, saa har man et Pulttag.
Saadanne Tåge anbringes i Regelen paa mindre
Ligger Yalmernes Dryplinier høiere, (i Regelen
A\ A\ yl\ /\ /\ /
e. Pulttaget.
/ Tænker man sig et Gavltag,
iili^^S) Valmtag e^er Telttag afskaaret langs
y Mennet ’eller gjennem Toppunktet ved
et lodret Plan og her anbragt en Væg,
