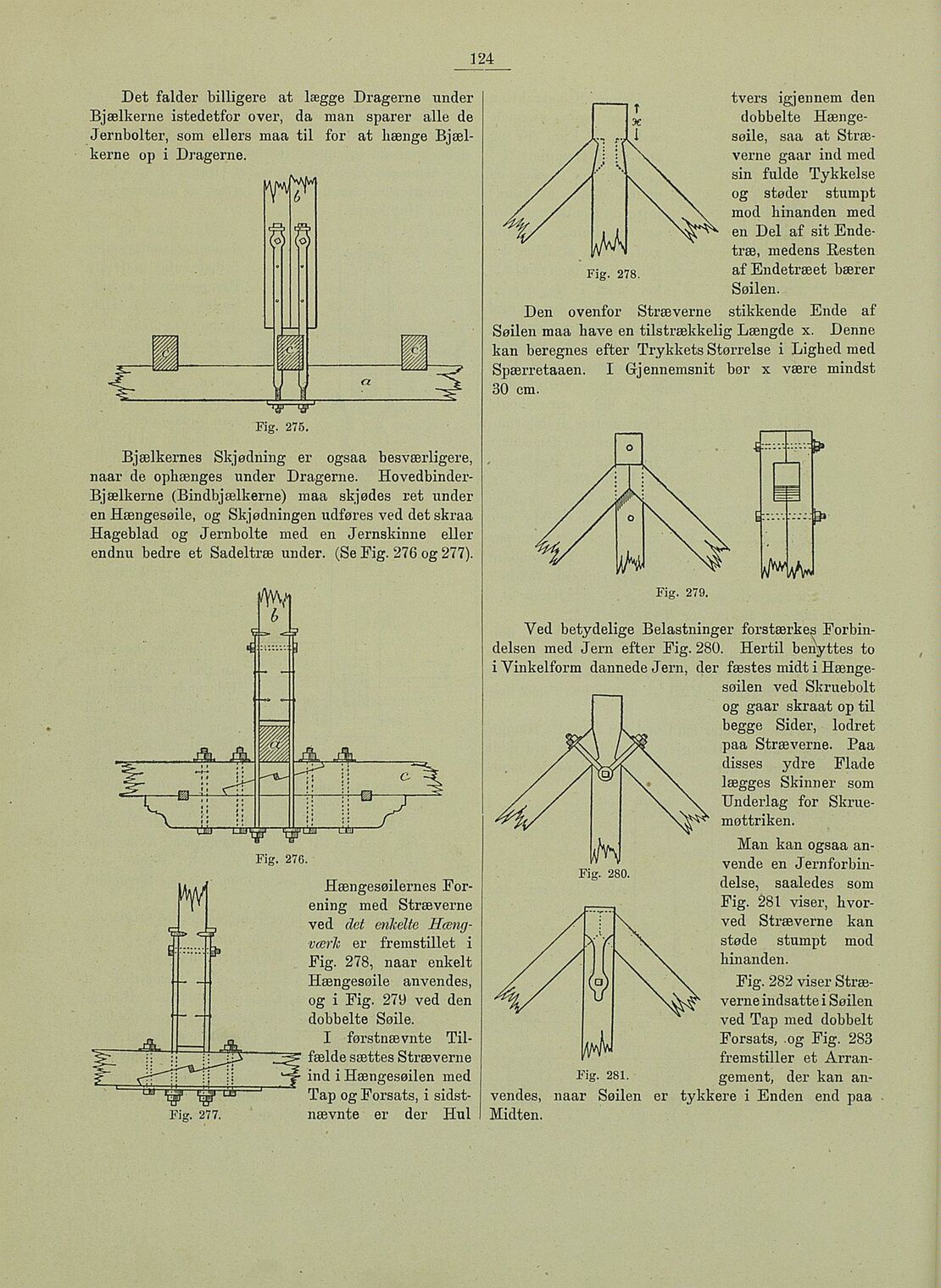

124
Det falder billigere at lægge Dragerne under
Bjælkerne istedetfor over, da man sparer alle de
Jernbolter, som ellers maa til for at liænge Bjæl
kerne op i Dragerne.
Fig. 275.
Bjælkernes Skjødning er ogsaa besværligere,
naar de ophænges under Dragerne. Hovedbinder-
Bjælkerne (Bindbjælkerne) maa skjødes ret under
en Hængesøile, og Skjødningen udføres ved det skråa
Hageblad og Jernbolte med en Jernskinne eller
endnu bedre et Sadeltræ under. (Se Fig. 276 og 277).
Fig. 276.
Fig. 277.
Hængesøilernes For
ening med Stræverne
ved det enkelte Hæng
vcerli er fremstillet i
Fig. 278, naar enkelt
Hængesøile anvendes,
og i Fig. 279 ved den
dobbelte Søile.
I førstnævnte Til
fælde sættes Stræverne
ind i Hængesøilen med
Tap og Forsats, i sidst
nævnte er der Hul
tvers igjennem den
x dobbelte Hænge-
søile, saa at Stræ-
Den ovenfor Stræverne stikkende Ende af
Søilen maa have en tilstrækkelig Længde x. Denne
kan beregnes efter Trykkets Størrelse i Lighed med
Spærretaaen. I Gjennemsnit bør x være mindst
30 cm.
Fig. 279.
Ved betydelige Belastninger forstærkes Forbin
delsen med Jern efter Fig. 280. Hertil benyttes to
i Vinkelform dannede Jern, der fæstes midt i Hænge-
søilen ved Skruebolt
og gaar skraat op til
begge Sider, lodret
paa Stræverne. Paa
disses ydre Flade
lægges Skinner som
Underlag for Skrue-
møttriken.
Man kan ogsaa an-
." v vende en Jernforbm-
Fig. 280. , , , ,
deise, saaledes som
Fig. 281 viser, hvor-
ved Stræverne kan
støde stumpt mod
hinanden.
Fig. 282 viser Stræ-
verne indsatte i Søilen
ved Tap med dobbelt
Forsats, .og Fig. 283
fremstiller et Arran-
vendes, naar Søilen er tykkere i Enden end paa
Midten.
verne gaar ind med
sin fulde Tykkelse
og støder stumpt
mod hinanden med
en Del af sit Ende-
træ, medens Resten
Fjgi 278. af Endetræet bærer
Søilen.
Fig. 281. gement, der kan an-
