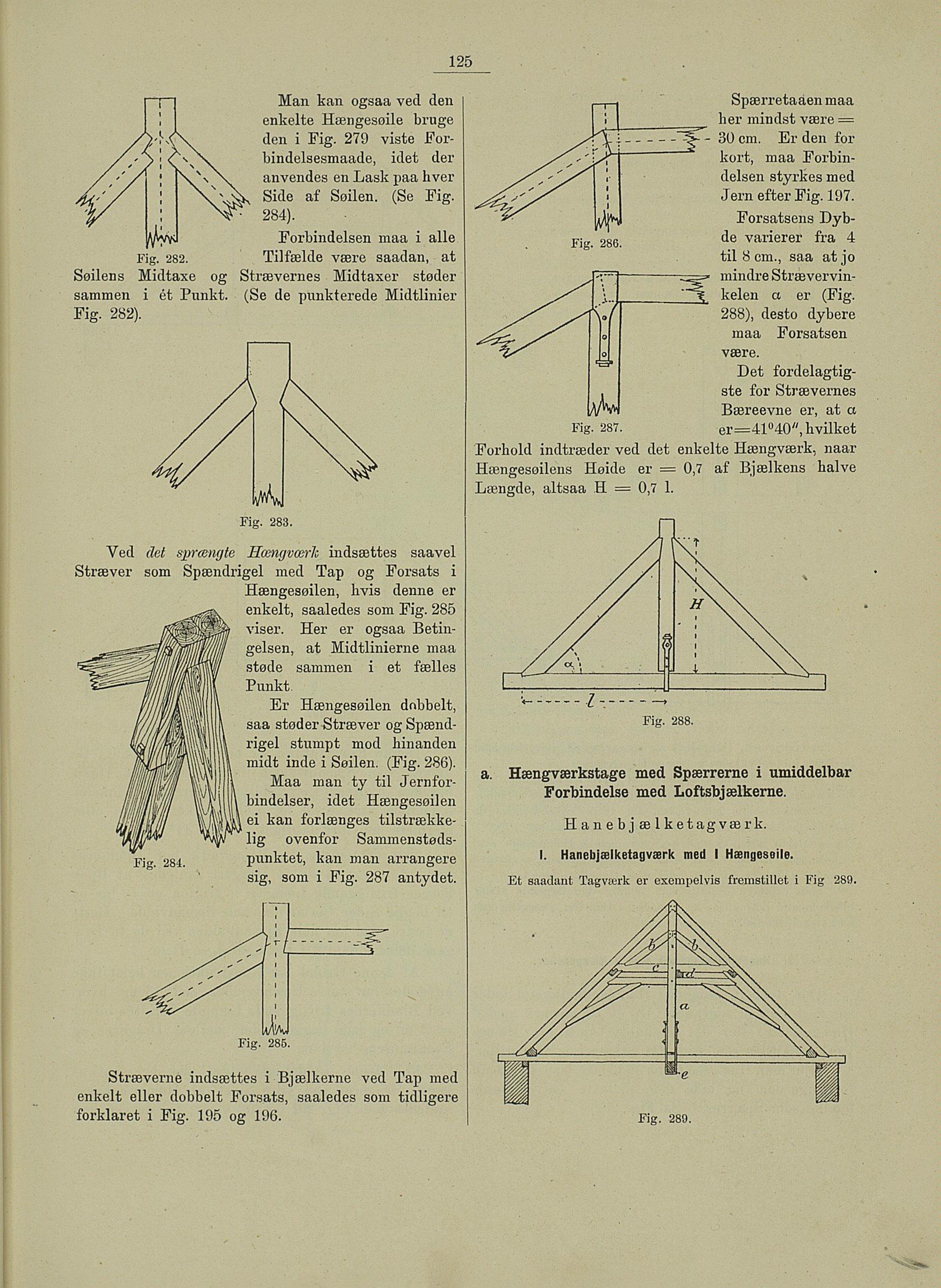

125
–
Man kan ogsaa ved den
! enkelte Hængesøile bruge
!\<\ den i Fig. 279 viste For-
I <T\ Ny bindelsesmaade, idet der
; \\ \. anvendes en Lask paa hver
! \\s^k Side af Seilen. (Se Fig.
Forbindelsen maa i alle
Fig. 282. Tilfælde være saadan, at
Søilens Midtaxe og Strævernes Midtaxer støder
sammen i ét Punkt. (Se de punkterede Midtlinier
Fig. 282).
Fig. 283.
Ved det sprcengte Hængværh indsættes saavel
Stræver som Spændrigel med Tap og Forsats i
Hængesøilen, hvis denne er
enkelt, saaledes som Fig. 285
viser. Her er ogsaa Betin-
gelsen, at Midtlinierne maa
støde sammen i et fælles
Punkt
Er Hængesøilen dnbbelt,
saa støder Stræver og Spænd-
rigel stumpt mod hinanden
midt inde i Søilen. (Fig. 286).
Maa man ty til Jernfor-
bindelser, idet Hængesøilen
ei kan forlænges tilstrække-
lig ovenfor Sammenstøds-
Fig. 284. punktet, kan man arrangere
sig, som i Fig. 287 antydet.
Fig. 285.
Stræverne indsættes i Bjælkerne ved Tap med
enkelt eller dobbelt Forsats, saaledes som tidligere
forklaret i Fig. 195 og 196.
Spærretaåen maa
her mindst være =
30 cm. Er den for
kort, maa Forbin
delsen styrkes med
Jern efter Fig. 197.
Forsatsens Dyb
de varierer fra 4
til 8 cm., saa at jo
mindre Strævervin
kelen a er (Fig.
288), desto dybere
Fig. 287. er=4l°4o//, hvilket
Forhold indtræder ved det enkelte Hængværk, naar
Hængesøilens Heide er = 0,7 af Bjælkens halve
Længde, altsaa H = 0,7 1.
Fig. 288.
Hængværkstage med Spærrerne i umiddelbar
Forbindelse med Loftsbjælkerne.
a
Hanebjælketagværk.
I. Hanebjælketagværk med I Hængeseile.
Et saadant Tagværk er exempelvis fremstillet i Fig 289
Fig. 289.
maa Forsatsen
være.
Det fordelagtig-
ste for Strævernes
Bæreevne er, at a
er=4l°4o//, hvilket
