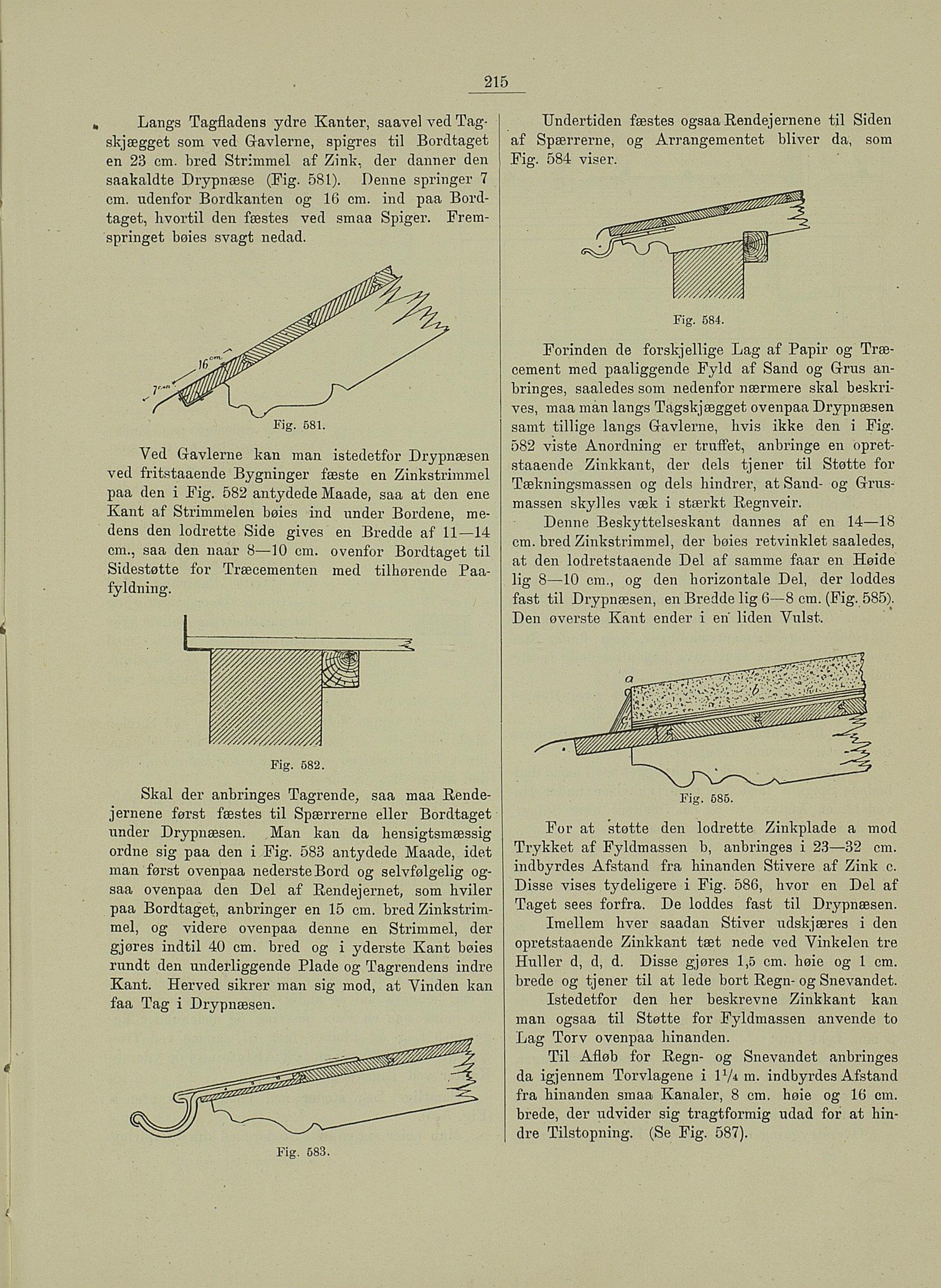

215
é
Langs Tagfladens ydre Kanter, saavel ved Tag
skjægget som ved Gavlerne, spigres til Bordtaget
en 23 cm. bred Strimmel af Zink, der danner den
saakaldte Drypnæse (Fig. 581). Denne springer 7
cm. udenfor Bordkanten og 16 cm. ind paa Bord
taget, hvortil den fæstes ved smaa Spiger. Frem
springet bøies svagt nedad.
Fig. 581.
Ved Gavlerne kan man istedetfor Drypnæsen
ved fritstaaende Bygninger fæste en Zinkstrimmel
paa den i Fig. 582 antydede Maade, saa at den ene
Kant af Strimmelen bøies ind under Bordene, me
dens den lodrette Side gives en Bredde af 11—14
cm., saa den naar B—lo8—10 cm. ovenfor Bordtaget til
Sidestøtte for Træcementen med tilhørende Paa
fyldning.
Fig. 582.
Skal der anbringes Tagrende, saa maa Rende
jernene først fæstes til Spærrerne eller Bordtaget
under Drypnæsen. Man kan da hensigtsmæssig
ordne sig paa den i Fig. 583 antydede Maade, idet
man først ovenpaa nederste Bord og selvfølgelig og
saa ovenpaa den Del af Rendejernet, som hviler
paa Bordtaget, anbringer en 15 cm. bredZinkstrim
mel, og videre ovenpaa denne en Strimmel, der
gjøres indtil 40 cm. bred og i yderste Kant bøies
rundt den underliggende Plade og Tagrendens indre
Kant. Herved sikrer man sig mod, at Vinden kan
faa Tag i Drypnæsen.
Fig. 583.
Undertiden fæstes ogsaa Rende] ernene til Siden
af Spærrerne, og Arrangementet bliver da, som
Fig. 584 viser.
Fig. 584.
Forinden de forskjellige Lag af Papir og Træ
cement med paaliggende Fyld af Sand og Grus an
bringes, saaledes som nedenfor nærmere skal beskri
ves, maa mån langs Tagskjægget ovenpaa Drypnæsen
samt tillige langs Gavierne, hvis ikke den i Fig.
582 viste Anordning er truffet, anbringe en opret
staaende Zinkkant, der dels tjener til Støtte for
Tækningsmassen og dels hindrer, at Sand- og Grus
massen skylles væk i stærkt Regnveir.
Denne Beskyttelseskant dannes af en 14—18
cm. bredZinkstrimmel, der bøies retvinklet saaledes,
at den lodretstaaende Del af samme faar en Høide
lig B—lo8—10 cm., og den horizontale Del, der loddes
fast til Drypnæsen, en Bredde lig 6—B cm. (Fig. 585).
Den øverste Kant ender i en liden Vulst.
Fig. 585.
For at støtte den lodrette Zinkplade a mod
Trykket af Fyldmassen b, anbringes i 23—32 cm.
indbyrdes Afstand fra hinanden Stivere af Zink c.
Disse vises tydeligere i Fig. 586, hvor en Del af
Taget sees forfra. De loddes fast til Drypnæsen.
Imellem hver saadan Stiver udskjæres i den
opretstaaende Zinkkant tæt nede ved Vinkelen tre
Huller d, d, d. Disse gjøres 1,5 cm. høie og 1 cm.
brede og tjener til at lede bort Regn- og Snevandet.
Istedetfor den her beskrevne Zinkkant kan
man ogsaa til Støtte for Fyldmassen anvende to
Lag Torv ovenpaa hinanden.
Til Afløb for Regn- og Snevandet anbringes
da igjennem Torvlagene i V/i m. indbyrdes Afstand
fra hinanden smaa Kanaler, 8 cm. høie og 16 cm.
brede, der udvider sig tragtformig udåd for at hin
dre Tilstopning. (Se Fig. 587).
