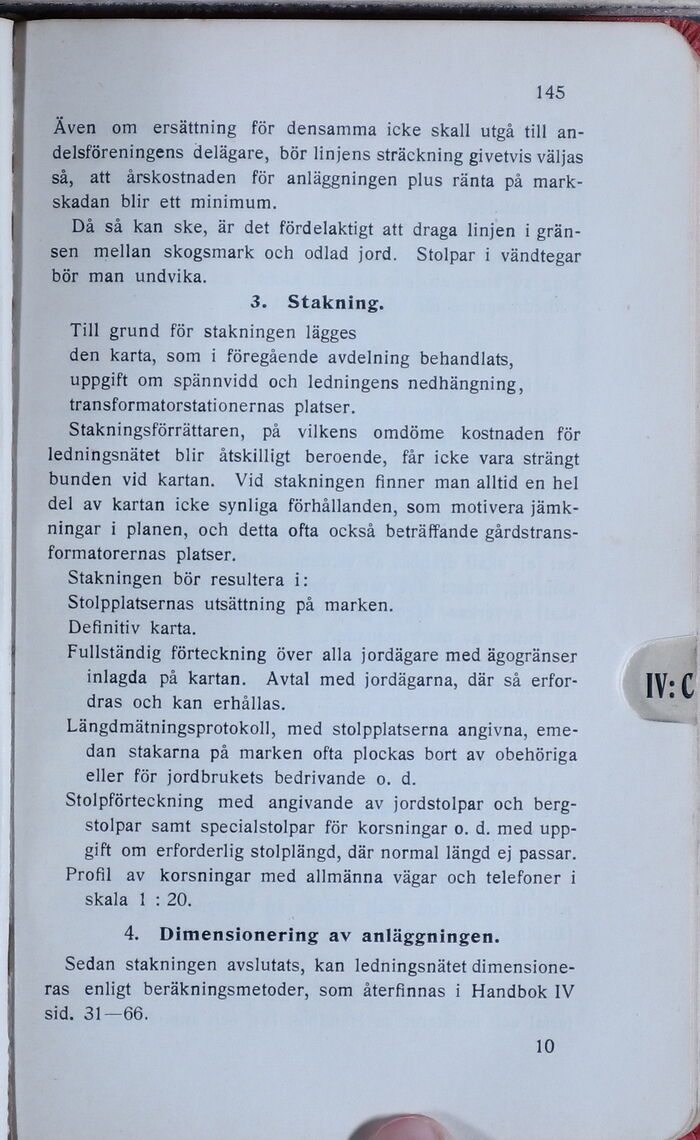

145
Även om ersättning för densamma icke skall utgå till
andelsföreningens delägare, bör linjens sträckning givetvis väljas
så, att årskostnaden för anläggningen pius ränta på
markskadan blir ett minimum.
Då så kan ske, är det fördelaktigt att draga linjen i
gränsen mellan skogsmark och odlad jord. Stolpar i vändtegar
bör man undvika.
3. Stakning.
Till grund för stakningen lägges
den karta, som i föregående avdelning behandlats,
uppgift om spännvidd och ledningens nedhängning,
transformatorstationernas platser.
Stakningsförrättaren, på vilkens omdöme kostnaden för
ledningsnätet blir åtskilligt beroende, får icke vara strängt
bunden vid kartan. Vid stakningen finner man alltid en hel
del av kartan icke synliga förhållanden, som motivera
jämkningar i planen, och detta ofta också beträffande
gårdstransformatorernas platser.
Stakningen bör resultera i:
Stolpplatsernas utsättning på marken.
Definitiv karta.
Fullständig förteckning över alla jordägare med ägogränser
inlagda på kartan. Avtal med jordägarna, där så
erfordras och kan erhållas.
Längdmätningsprotokoll, med stolpplatserna angivna,
emedan stakarna på marken ofta plockas bort av obehöriga
eller för jordbrukets bedrivande o. d.
Stolpförteckning med angivande av jordstolpar och
bergstolpar samt specialstolpar för korsningar o. d. med
uppgift om erforderlig stolplängd, där normal längd ej passar.
Profil av korsningar med allmänna vägar och telefoner i
skala 1 : 20.
4. Dimensionering av anläggningen.
Sedan stakningen avslutats, kan ledningsnätet
dimensioneras enligt beräkningsmetoder, som återfinnas i Handbok IV
sid. 31—66.
10
