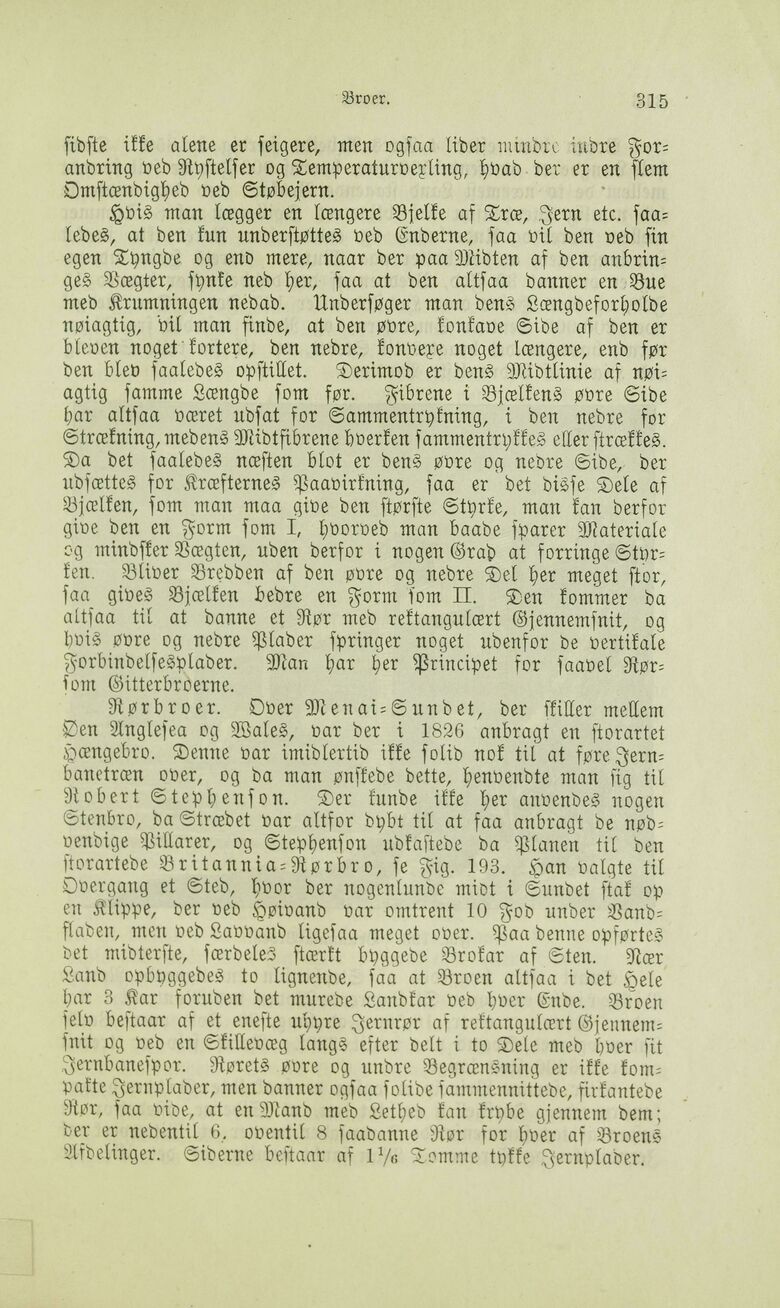

Broer. ( 315 ’
sidste ikke alene er seigere, men ogsaa lider mindre indre For-
andring ved Rystelser og Temperaturvexling, hvad der er en slem
Omstændighed ved Støbejern. s
Hvis man lægger en længere Bjelke af Træ, Jern etc. saa-
ledes, at den kun understøttes ved Enderne, saa vil den ved sin
egen Tyngde og end mere, naar der paa Midten af den anbrin-
ges Vægter, synke ned her, saa at den altsaa danner enBue
med Krumningen nedad. Undersøger man dens Længdeforholde
nøiagtig, vil man finde, at den øvre, konkave Side af den er
bleven noget·kortere, den nedre, konvexe noget længere, end før
den blev saaledes opstillet. Derimod er dens Midtlinie af nøi-
agtig samme Længde som før. Fibrene i Bjælkens øvre Side
har altsaa været udsat for Sammentrykning, i den nedre for
Strækning, medens Midtfibrene hverken sammentrykkes eller skrækkes
Da det saaledes næsten blot er dens øvre og nedre Side, der
udsættes for Kræfternes Paavirkning, faa er det disse Dele af
Bjælken, som man maa give den største Styrke, man kan derfor
give den en Form som 1, hvorved man baade sparer Materiale
og mindsker Vægten, uden derfor i nogen Grad at forringe Styr-
ken. Bliver Bredden af den øvre og nedre Del her meget stor-
saa gives Bjælken bedre en Form som 11. Den kommer da
altsaa til at danne et Rør med rektangulært Gjennemsnit, og
hvis øvre og nedre Plader springer noget udenfor de vertikale
Forbindelsesplader. Man har her Principet for saavel Rør-
som Gitterbroerne.
Rørbroer. Over Menai-Sundet, der skiller mellem
Den Anglesea og Wales, var der i 1826 anbragt en storartet
Hængebro· Denne var imidlertid ikke solid nok til at føre Jern-
banetræn over, og da man ønskede dette, henvendte man sig til
Robert Stevhenson Der kunde ikke her anvendes nogen
Stenbro, da Strædet var altfor dybt til at faa anbragt de nød-
vendige Pillarer, og Stephenson udkastede da Planen til den
storartede Britannia-Rørbro, se Fig. 193. Han valgte til
Overgang et Sted, hvor der nogenlunde midt i Sundet stak op
en Klippe, der ved Høivand var omtrent 10 Fod under Vand-
fladen, men ved Lavvand ligesaa meget over. Paa denne opførte-s-
det midterste, særdeles stærkt byggede Brokar af Sten. Nær
Land opbyggedes to lignende, saa at Brer altsaa i det Hele
har 3 Kar foruden det murede Landkar ved hver Ende. Brer
selv bestaar as et eneste uhyre Jernror af rektangulærthennem-
snit og ved en Skillevæg langs efter delt i to Dele med hver sit
Jernbanespor. Rørets øvre og undre Begrænsning er ikke kom-
pakte Jernvlader, men danner ogsaa solide samniennittede, firkantede
Rør, saa vide, at en Mand med Lethed kan krybe gjennem dem;
der er nedentil 6»« oventil 8 saadanne Rør for hver af Broens
Afdelinger. Siderne bestaar af 11Jc3 Tomme tykke Jernplader·
