oron en stöt; hon vänder då om; häfstenen trycker på den
andra sidan af gaffeln och lyfter ankaret så mycket, att den
följande kuggen kan komma fram och åter trycka gaffeln i
hans första läge.

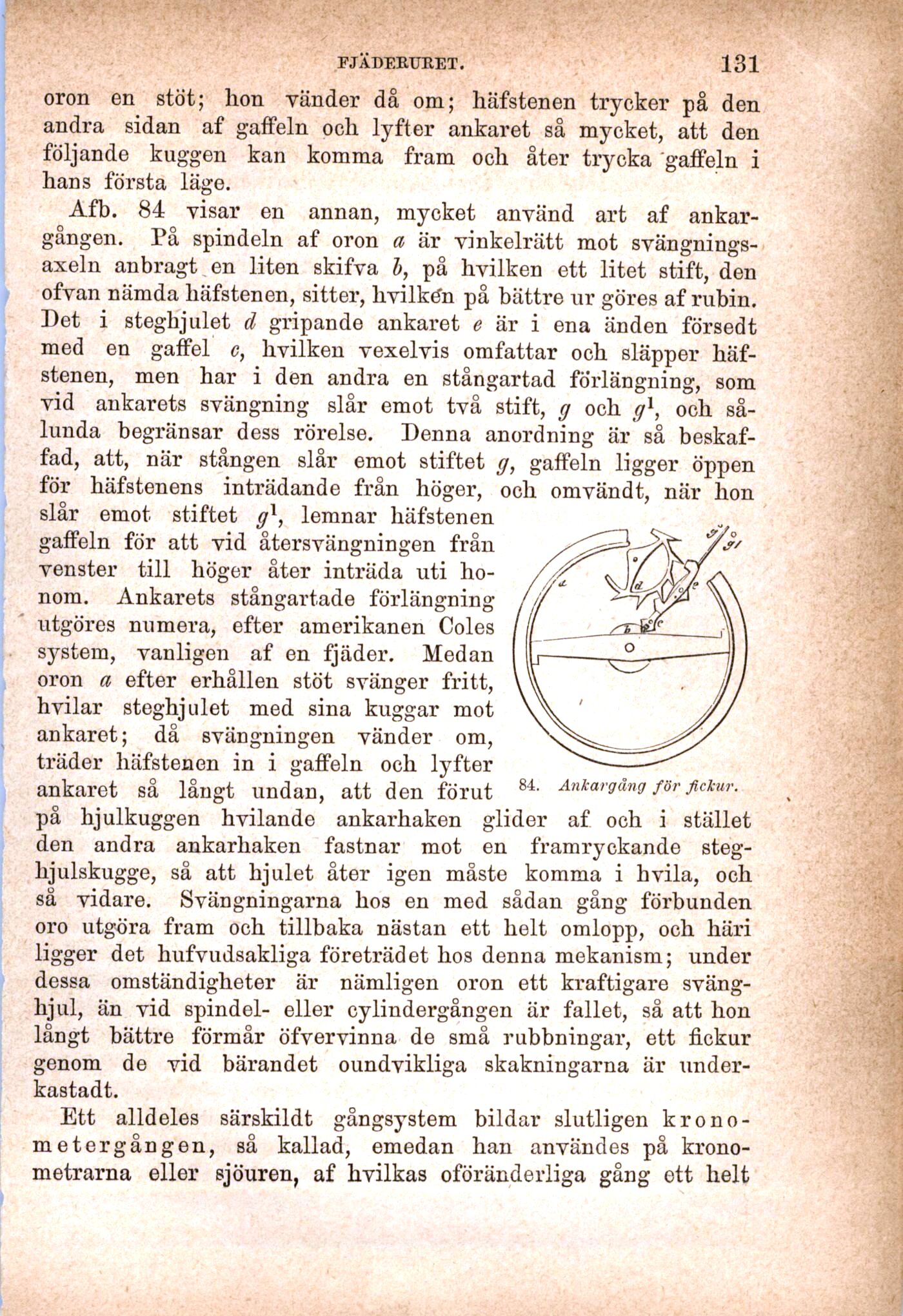

Afb. 84 visar en annan, mycket använd art af
ankargången. Rå spindeln af oron a är vinkelrätt mot
svängnings-axeln anbragt en liten skifva b, på hvilken ett litet stift, den
ofvan nämda häfstenen, sitter, hvilkdn på bättre ur göres af rubin.
Det i steghjulet d gripande ankaret e är i ena änden försed t
med en gaffel c, hvilken vexelvis omfattar och släpper
häfstenen, men har i den andra en stångartad förlängning, som
vid ankarets svängning slår emot två stift, g och g1, och
sålunda begränsar dess rörelse. Denna anordning är så
beskaffad, att, när stången slår emot stiftet g, gaffeln ligger öppen
för häfstenens inträdande från höger, och omvändt, när hon
slår emot stiftet g1, lemnar häfstenen
gaffeln för att vid återsvängningen från
venster till höger åter inträda uti
honom. Ankarets stångartade förlängning
utgöres numera, efter amerikanen Coles
system, vanligen af en fjäder. Medan
oron a efter erhållen stöt svänger fritt,
hvilar steghjulet med sina kuggar mot
ankaret; då svängningen vänder om,
träder häfstenen in i gaffeln och lyfter
ankaret så långt undan, att den förut 84, Ankargång för fickur.
på hjulkuggen hvilande ankarhaken glider af och i stället
den andra ankarhaken fastnar mot en framryckande
steg-lijulskugge, så att hjulet åter igen måste komma i hvila, och
så vidare. Svängningarna hos en med sådan gång förbunden
oro utgöra fram och tillbaka nästan ett helt omlopp, och häri
ligger det hufvudsakliga företrädet hos denna mekanism; under
dessa omständigheter är nämligen oron ett kraftigare
svänghjul, än vid spindel- eller cylinäergången är fallet, så att hon
långt bättre förmår öfvervinna de små rubbningar, ett fickur
genom de vid bärandet oundvikliga skakningarna är
under-kastadt.
Ett alldeles särskildt gångsystem bildar slutligen
krono-metergången, så kallad, emedan han användes på
krono-metrarna eller sjöuren, af hvilkas oföränderliga gång ett helt
