å en gemensam boltenplåt af jern, hvarjemte mjuka, ljuddämpande inlägg
voro applicerade på åtskilliga ställen.
Uti det nordvestra tornet fans en för elektrisk kraft anordnad
hissinrättning, levererad och uppsatt af W. Wiklunds Mek. verkstäders aktiebolag
i Stockholm. För densamma voro alltigenom samma program och
bestämmelser uppstälda, som för den föregående hissen, hvarigenom deras
hufvudanord-ningar blefvo desamma. Hisskorgen, som på grund af tornets form äfven

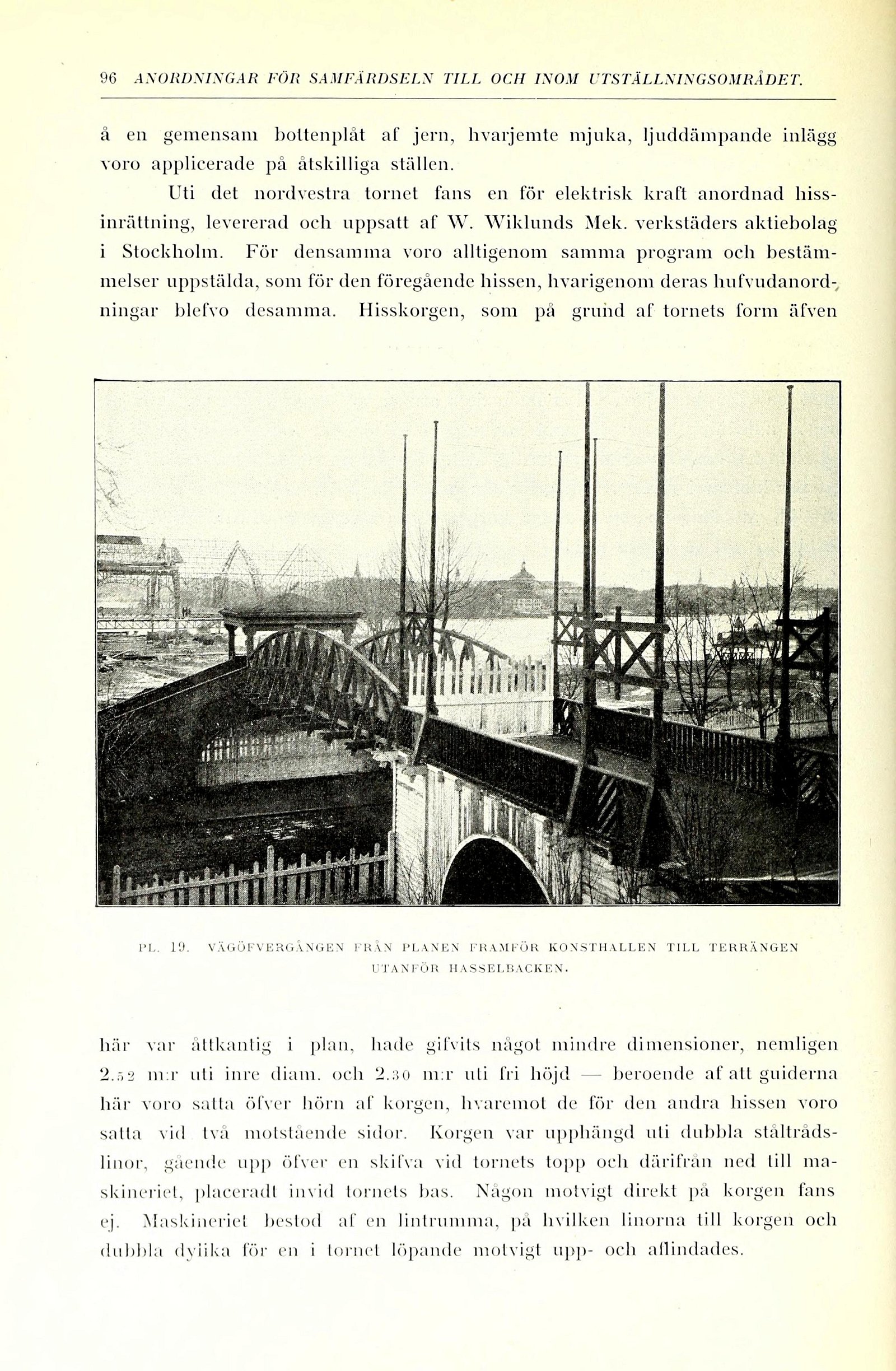

PL. 19. VÄGÖFVERGÄNGEN FRÅN PLANEN FRAMFÖR KONSTHALLEN TILL TERRÄNGEN
UTANFÖR HASSELBACKEN.
här var åttkantig i plan, hade gifvits något mindre dimensioner, nemligen
2.52 m:r uti inre diam. och 2.30 m:r uti fri höjd beroende af att guiderna
bär voro satta öfver hörn af korgen, hvaremot de för den andra hissen voro
satta vid två motstående sidor. Korgen var upphängd uli dubbla
ståltrådslinor, gående upp öfver en skifva vid tornets topp och därifrån ned till
maskineried, placeradt invid tornets bas. Någon motvigt direkt på korgen fans
ej. Maskineriet bestod af en lintrumma, pa hvilken linorna lill korgen och
dubbla dylika för en i tornet löpande motvigt upp- och allindades.
