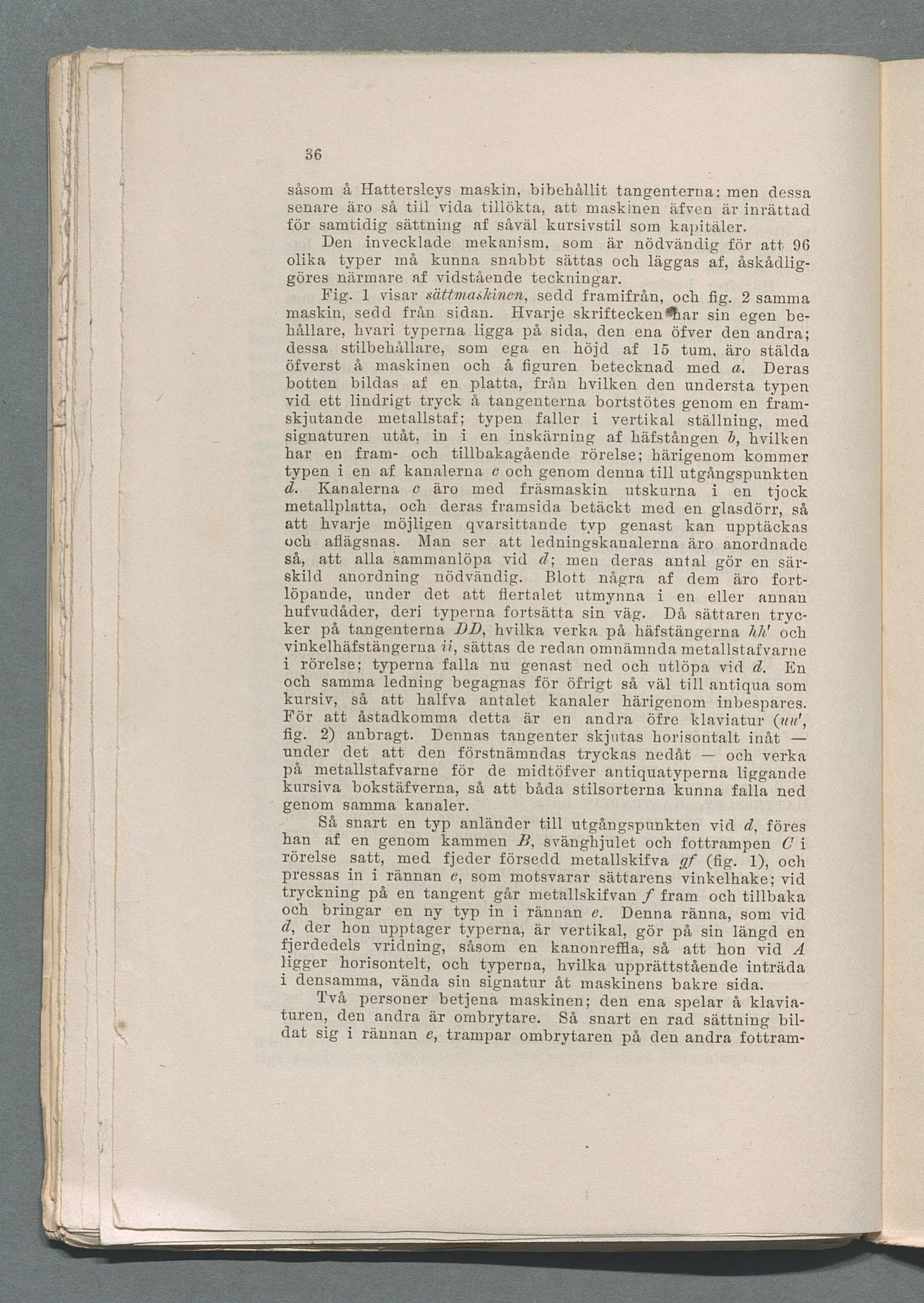

36
såsom å Hattersleys maskin, bibehållit tangenterna: men dessa
senare äro så till vida tillökta, att maskinen äfven är inrättad
för samtidig sättning af såväl kursivstil som kapitäler.
Den invecklade mekanism, som är nödvändig för att 96
olika typer må kunna snabbt sättas och läggas af,
åskådliggöres närmare af vidstående teckningar.
Fig. 1 visar sättmaskinen, sedd framifrån, och fig. 2 samma
maskin, sedd från sidan. Hvarje skrifteckenfhar sin egen
behållare, hvari typerna ligga på sida, den ena öfver den andra;
dessa stilbehållare, som ega en höjd af 15 tum, äro stälda
öfverst å maskinen och å figuren betecknad med a. Deras
botten bildas af en platta, från hvilken den understa typen
vid ett lindrigt tryck å tangenterna bortstötes genom en
framskjutande metallstaf; typen faller i vertikal ställning, med
signaturen utåt, in i en inskärning af häfstången b, hvilken
har en fram- och tillbakagående rörelse; härigenom kommer
typen i en af kanalerna c och genom denna till utgångspunkten
d. Kanalerna c äro med fräsmaskin utskurna i en tjock
metallplatta, och deras framsida betäckt med en glasdörr, så
att hvarje möjligen qvarsittande typ genast kan upptäckas
och aflägsnas. Man ser att ledningskanalerna äro anordnade
så, att alla sammanlöpa vid d; men deras antal gör en
särskild anordning nödvändig. Blott några af dem äro
fortlöpande, under det att flertalet utmynna i en eller annan
hufvudåder, deri typerna fortsätta sin väg. Då sättaren
trycker på tangenterna DD, hvilka verka på häfstängerna A och
vinkelhäfstängerna ii, sättas de redan omnämnda metallstafvarne
i rörelse; typerna falla nu genast ned och utlöpa vid d. En
och samma ledning begagnas för öfrigt så väl till antiqua som
kursiv, så att halfva antalet kanaler härigenom inbespares.
För att åstadkomma detta är en andra öfre klaviatur (uv’,
fig. 2) anbragt. Dennas tangenter skjutas horisontalt inåt —
under det att den förstnämndas tryckas nedåt — och verka
på metallstafvarne för de midtöfver antiquatyperna liggande
kursiva bokstäfverna, så att båda stilsorterna kunna falla ned
genom samma kanaler.
Så snart en typ anländer till utgångspunkten vid d, föres
han af en genom kammen B£, svänghjulet och fottrampen €i
rörelse satt, med fjeder försedd metallskifva gf (fig. 1), och
pressas in i rännan e, som motsvarar sättarens vinkelhake; vid
tryckning på en tangent går metallskifvan / fram och tillbaka
och bringar en ny typ in i rännan e. Denna ränna, som vid
d, der hon upptager typerna, är vertikal, gör på sin längd en
fjerdedels vridning, såsom en kanonreffla, så att hon vid A
ligger horisontelt, och typerna, hvilka upprättstående inträda
i densamma, vända sin signatur åt maskinens bakre sida.
Två personer betjena maskinen; den ena spelar å
klaviaturen, den andra är ombrytare. Så snart en rad sättning
bildat sig i rännan e, trampar ombrytaren på den andra
fottram
