a
b

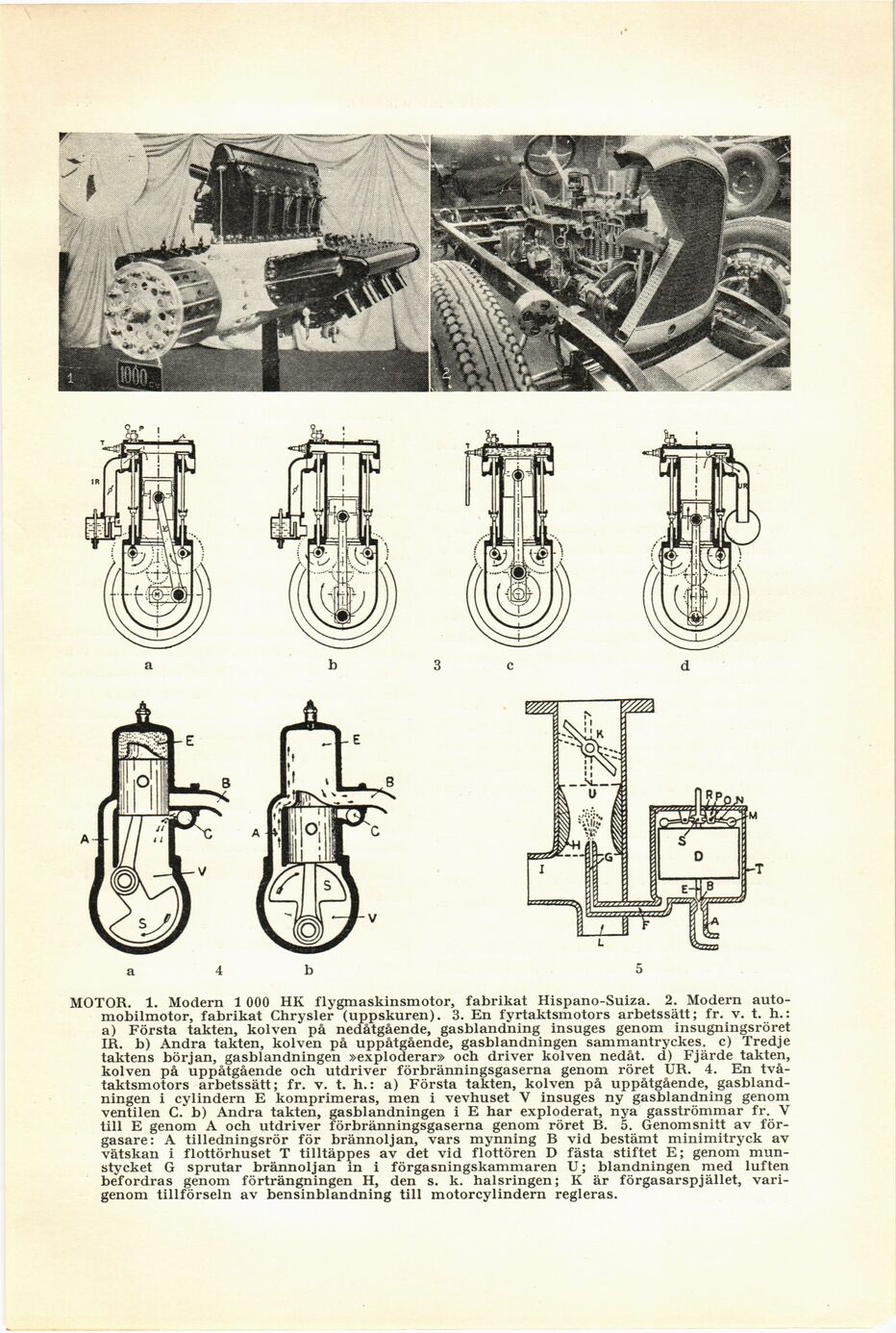

MOTOR. 1. Modern 1 000 HK flygmaskinsmotor, fabrikat Hispano-Suiza. 2. Modern
auto-mobilmotor, fabrikat Chrysler (uppskuren). 3. En fyrtaktsmotors arbetssätt; fr. v. t. h.:
a) Första takten, kolven på nedåtgående, gasblandning insuges genom insugningsröret
IR. b) Andra takten, kolven på uppåtgående, gasblandningen sammantryckes. c) Tredje
taktens början, gasblandningen »exploderar» och driver kolven nedåt, d) Fjärde takten,
kolven på uppåtgående och utdriver förbränningsgaserna genom röret UR. 4. En
två-taktsmotors arbetssätt; fr. v. t. h.: a) Första takten, kolven på uppåtgående,
gasblandningen i cylindern E komprimeras, men i vevhuset V insuges ny gasblandning genom
ventilen C. b) Andra takten, gasblandningen i E har exploderat, nya gasströmmar fr. V
till E genom A och utdriver förbränningsgaserna genom röret B. 5. Genomsnitt av
förgasare: A tilledningsrör för brännoljan, vars mynning B vid bestämt minimitryck av
vätskan i flottörhuset T tilltäppes av det vid flottören D fästa stiftet E; genom
munstycket G sprutar brännoljan in i förgasningskammaren U; blandningen med luften
befordras genom förträngningen H, den s. k. halsringen; K är förgasarspjället,
varigenom tillförseln av bensinblandning till motorcylindern regleras.
