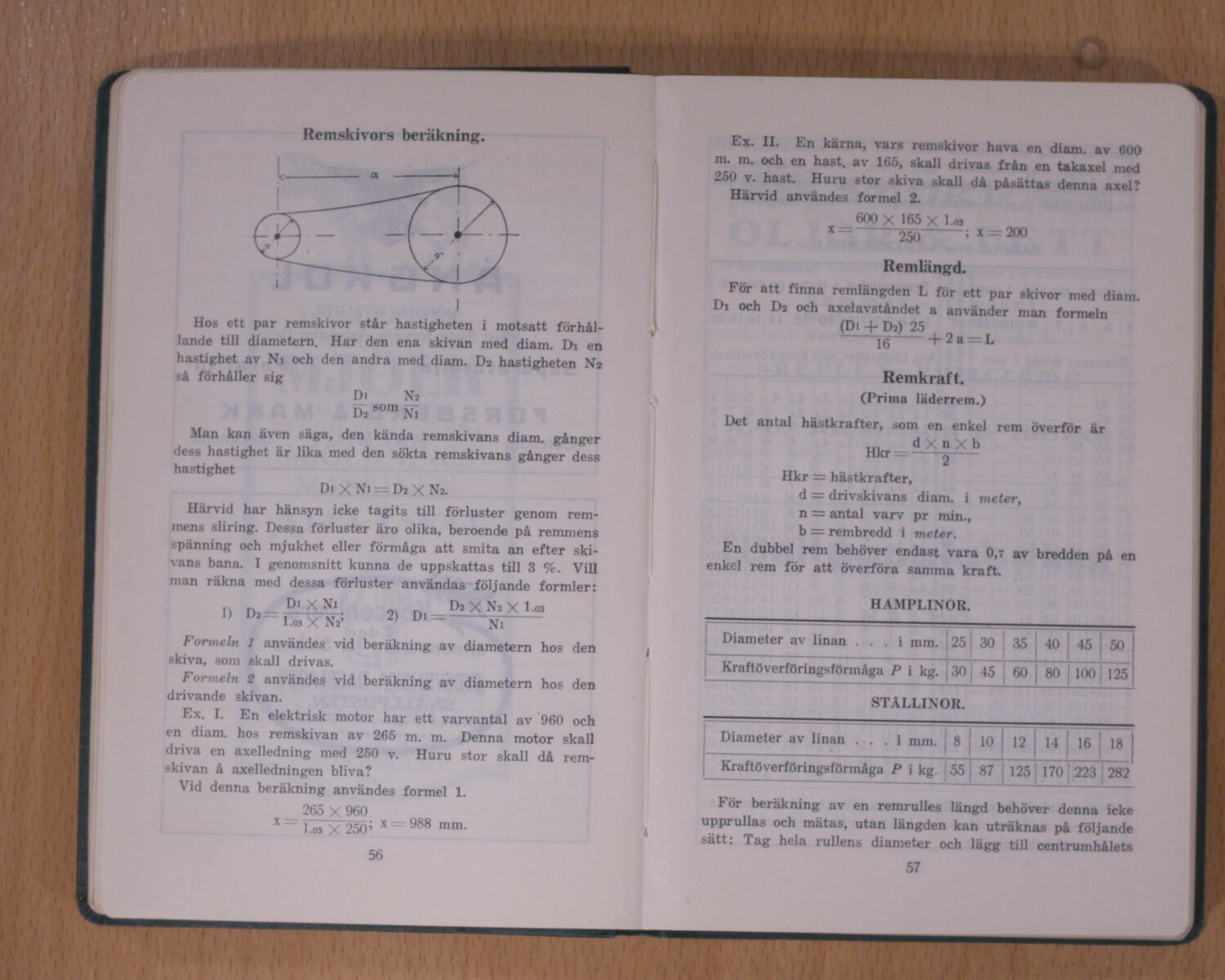

Remskivors beräkning.
L
Hos ett par remskivor står hastigheten i motsatt
förhållande till diametern. Har den ena skivan med diam. Di en
hastighet av Ni och den andra med diam. D2 hastigheten Ns
så förhåller sig
Di Na
-, sr Born v7
.Da Wi
Man kan även säga, den kända remskivans diam. gånger
dess hastighet är lika med den sökta remskivans gånger dess
hastighet
Di X Ni == Da X Na.
Härvid har hänsyn icke tagits till förluster genom
remmens sliring. Dessa förluster äro olika, beroende på remmens
spänning och mjukhet eller förmåga att smita an efter
skivans bana. I genomsnitt kunna de uppskattas till 3 %. Vill
man räkna med dessa förluster användas följande formler:
n n P’XNi m _ Da X Na X Us
I) Da = =––vTm"? 2) Dl =–––-t?:––––
1.03 X Na’ Ni
Formeln 1 användes vid beräkning av diametern hos den
skiva, som skall drivas.
Formeln f användes vid beräkning av diametern hos den
drivande skivan.
Ex. I. En elektrisk motor har ett varvantal av 960 och
en diam. hos remskivan av 265 m. m. Denna motor skall
driva en axelledning med 250 v. Huru stor skall då
remskivan å axelledningen bliva?
Vid denna beräkning användes formel 1*
265X960
x~ 1.03X250’ x=r988 mm*
56
Ex. IL En kärna, vars remskivor hava en diam. av 600
m. m. och en hast. av 165, skall drivas från en takaxel med
250 v. hast. Huru stor skiva skall då påsättas denna axel?
Härvid användes formel 2.
600 X 165 X Im
250
; x—200
Remlängd.
För att finna remlängden L för ett par skivor med diam.
Di och Da och axelavståndet a använder man formeln
(Di + Da) 25
16
+ 2a = L
Remkraft.
(Prima läderrem.)
Det antal hästkrafter, som en enkel rem överför är
Hkr =–––2–––
Hkr = hästkrafter»
d = drivskivans diam. i meter,
n = antal värr pr min.,
b = rembredd i meter.
En dubbel rem behöver endast vara 0,T av bredden på en
enkel rem för att Överföra samma kraft.
HAMPLINOR.
Diameter av linan ... i mm.
25
30
35
40 I 45
50
Kraftöverföringsförmåga P i kg.
30
45
60
80
100
125
STÅLLINOR.
Diameter av linan ... 1 mm.
8
10
12
14 1 16 1 18
Kraftöverföringsförmåga P i kg.
55
87
125
170|=223
282
För beräkning av en remrulles längd behöver denna icke
upprullas och mätas, utan längden kan uträknas på följande
sätt: Tag hela rullens diameter och lägg till centrumhålets
