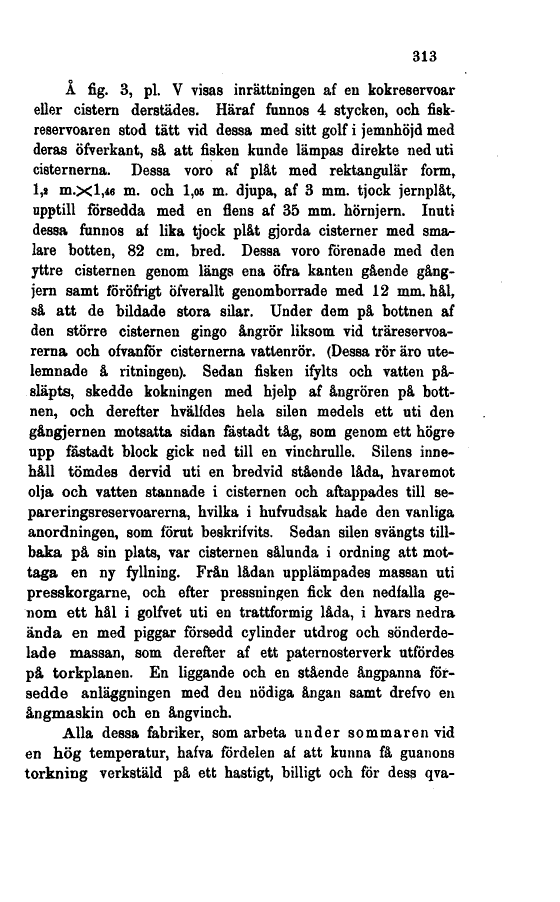

Å fig. 3, pl. V visas inrättningen af en kokreservoar
eller cistern derstädes. Häraf funnos 4 stycken, och
fiskreservoaren stod tätt vid dessa med sitt golf i jemnhöjd med
deras öfverkant, så att fisken kunde lämpas direkte ned uti
cisternerna. Dessa voro af plåt med rektangulär form,
1,2 m.xl,46 m. och 1,05 m. djupa, af 3 mm. tjock jernplåt,
upptill försedda med en flens af 35 mm. hörn jern. Inuti
dessa funnos af lika tjock plåt gjorda cisterner med
smalare botten, 82 cm. bred. Dessa voro förenade med den
yttre cisternen genom längs ena öfra kanten gående
gång-jern samt föröfrigt öfverallt genomborrade med 12 mm. hål,
så att de bildade stora silar. Under dem på bottnen af
den större cisternen gingo ångrör liksom vid
träreservoarerna och ofvanför cisternerna vattenrör. (Dessa rör äro
ute-lemnade å ritningen). Sedan fisken ifylts och vatten
på-släpts, skedde kokningen med hjelp af ångrören på
bottnen, och derefter hvälfdes hela silen medels ett uti den
gångjernen motsatta sidan fästadt tåg, som genom ett högre
upp fästadt block gick ned till en vinchrulle. Silens
innehåll tömdes dervid uti en bredvid stående låda, hvar emot
olja och vatten stannade i cisternen och affcappades till
se-pareringsreservoarerna, hvilka i hufvudsak hade den vanliga
anordningen, som förut beskrifvits. Sedan silen svängts
tillbaka på sin plats, var cisternen sålunda i ordning att
mottaga en ny fyllning. Från lådan upplämpades massan uti
presskorgarne, och efter pressningen fick den nedfalla
genom ett hål i golfvet uti en trattformig låda, i hvars nedra
ända en med piggar försedd cylinder utdrog och
sönderdelade massan, som derefter af ett paternosterverk utfördes
på torkplanen. En liggande och en stående ångpanna
för-sedde anläggningen med deu nödiga ångan samt drefvo en
ångmaskin och en ångvinch.
Alla dessa fabriker, som arbeta under sommaren vid
en hög temperatur, hafva fördelen af att kunna få guanons
torkning verkstäld på ett hastigt, billigt och för dess qva-
