234
NILS GOBOM

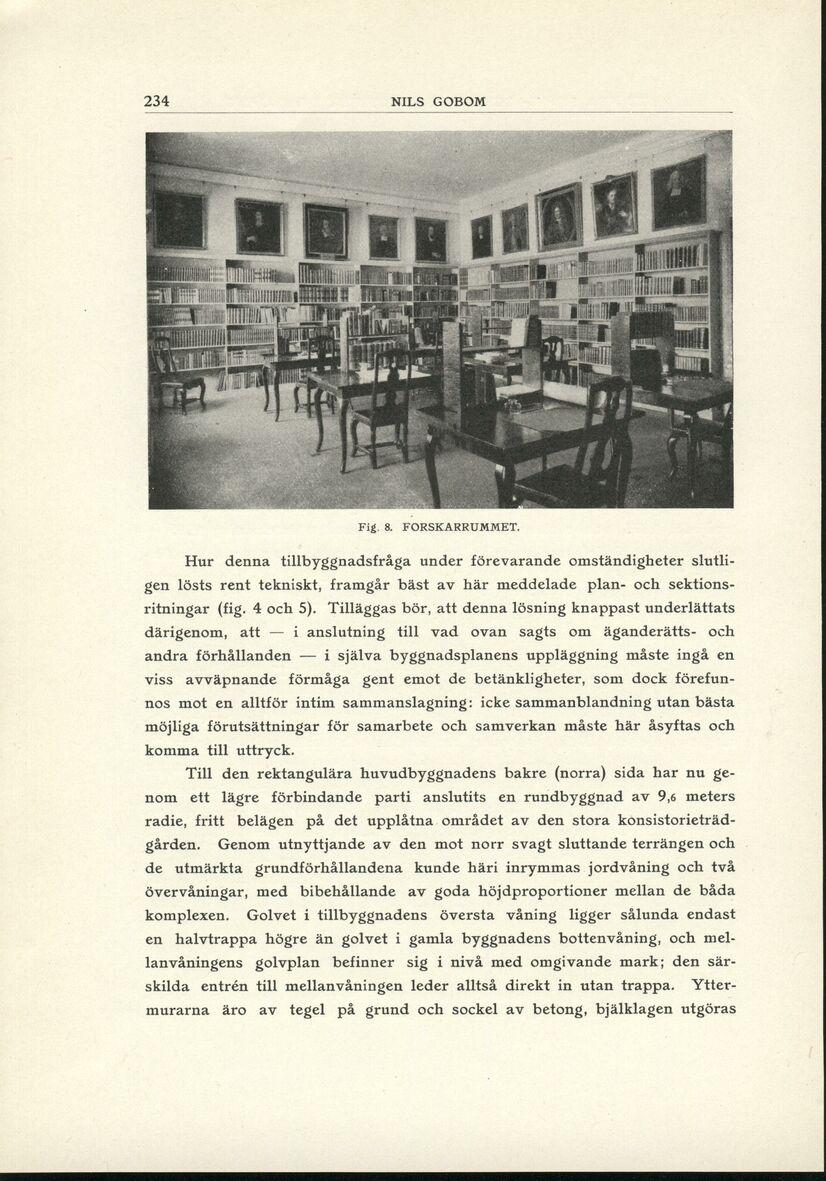

Fig. 8. FORSKARRUMMET.
Hur denna tillbyggnadsfråga under förevarande omständigheter
slutligen lösts rent tekniskt, framgår bäst av här meddelade plan- och
sektionsritningar (fig. 4 och 5). Tilläggas bör, att denna lösning knappast underlättats
därigenom, att — i anslutning till vad ovan sagts om äganderätts- och
andra förhållanden — i själva byggnadsplanens uppläggning måste ingå en
viss avväpnande förmåga gent emot de betänkligheter, som dock
förefunnos mot en alltför intim sammanslagning: icke sammanblandning utan bästa
möjliga förutsättningar för samarbete och samverkan måste här åsyftas och
komma till uttryck.
Till den rektangulära huvudbyggnadens bakre (norra) sida har nu
genom ett lägre förbindande parti anslutits en rundbyggnad av 9,6 meters
radie, fritt belägen på det upplåtna området av den stora
konsistorieträdgården. Genom utnyttjande av den mot norr svagt sluttande terrängen och
de utmärkta grundförhållandena kunde häri inrymmas jordvåning och två
övervåningar, med bibehållande av goda höjdproportioner mellan de båda
komplexen. Golvet i tillbyggnadens översta våning ligger sålunda endast
en halvtrappa högre än golvet i gamla byggnadens bottenvåning, och
mellanvåningens golvplan befinner sig i nivå med omgivande mark; den
särskilda entrén till mellanvåningen leder alltså direkt in utan trappa.
Ytter-murarna äro av tegel på grund och sockel av betong, bjälklagen utgöras
